美標截止閥J40H/W
欄目：業界資訊 發布時間：2021-09-20
美標截止閥,ANSI美標截止閥適用于公稱壓力150LB-2500LB,工作溫度-29～550的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。
美標截止閥型號標準尺寸圖美標截止閥J40H/W
美標截止閥,ANSI美標截止閥適用于公稱壓力150LB-2500LB,工作溫度-29～550的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等。
美標截止閥型號標準尺寸圖
  產品名稱： 美標截止閥   產品型號： J40H/W
  驅動方式： 手動,電動,氣動   連接形式： 法蘭,焊接
  結構形式： 截止   密封結構： 硬密封
  壓力范圍： 150LB-2500LB   公稱通徑： DN15-400
  常用材質： 鑄鋼,鍛鋼,不銹鋼等   銘牌： 承質品牌

美標截止閥J40H/W結構特點

1、產品的設計制造符合美國國家標準ANS1B16.34,美國BS1873等國外先進標準要求。
2、閥體外形為桶形或流線形造型美觀。流通形狀為直通式。流體阻力小。
3、關閉件（閘瓣）與閥座密封面采用錐面密封，關閉力小，耐沖刷，密封可靠。
4、閥座可為更換式閥座，可任意組合與關閉密封面材料的配對，以滿足工況的要求，延長使用壽命。
5、大口徑、高壓力截止閥根據關閉力的需要閥桿的傳動方式采用升降桿，并配有滾動軸承式采用撞擊式手輪以減輕關閉力。
6、主體材料、內件材料、填料、緊固件的材料可按用戶要求或?qū)嶋H工況條件合理組合。

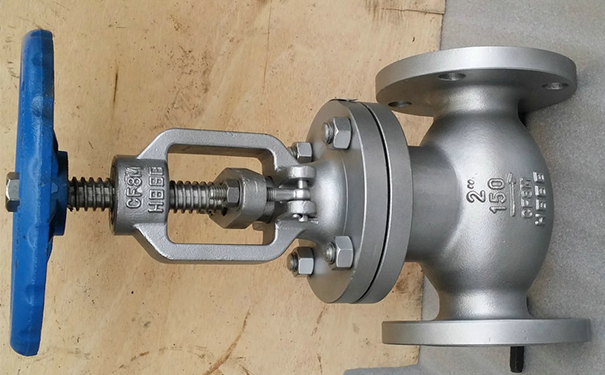

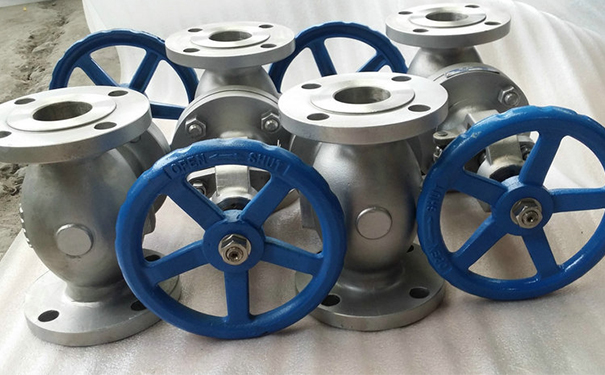

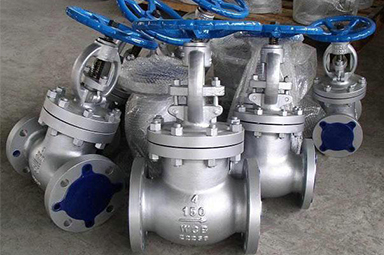

美標截止閥J40H/W實物圖

美標截止閥J40H/W實物圖美標截止閥J40H/W實物圖

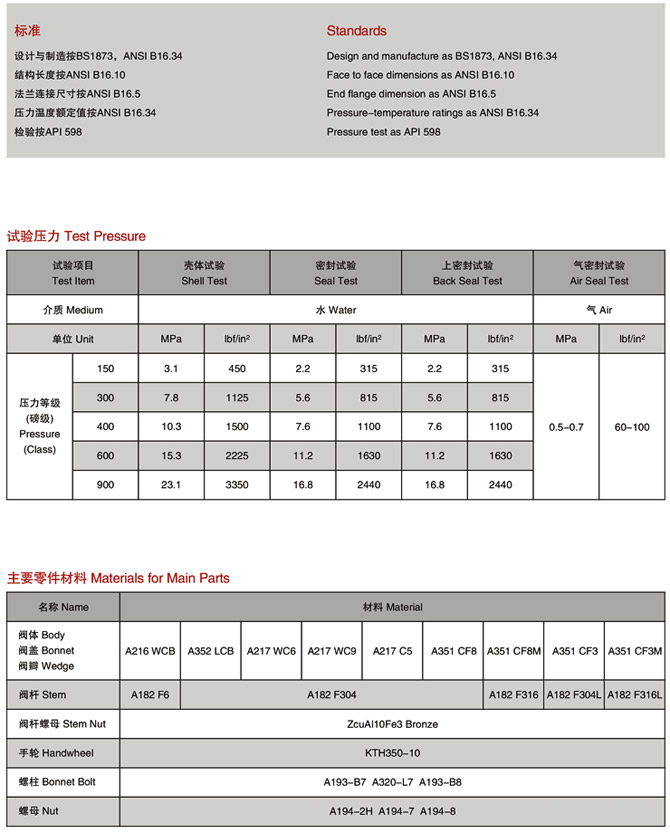

美標截止閥,ANSI美標截止閥設計標準

設計與制造 結構長度 法蘭尺寸 對焊連接尺寸 壓力-溫度 試驗-檢驗
ANSI B16.34 BS1873 ANSI B16.10 ANSI B16.5 ANSI B16.25 ANSI B16.34 API 598

美標截止閥,ANSI美標截止閥試驗壓力

公稱壓力PN(Lb) 強度試驗 氣密封試驗 氣密封試驗
MPa Lbf/in2 MPa Lbf/in2 MPa Lbf/in2
150 3.0 430 2.2 315 0.4-0.7 60-100
300 7.7 1110 5.7 815
600 15.3 2220 11.3 1630
900 23.0 3330 17.0 2445
1500 38.4 5560 28.2 4080
2500 64.0 9255 47.0 6790

美標截止閥,ANSI美標截止閥主要構件材料表

體、蓋 閥桿 密封面 墊片（環） 填料 工作溫度 適用介質
WCB 2Cr13 13Cr
STL
木體材料
尼龍		 增強柔性石墨
13Cr/柔性石墨
1Cr13/Flexible
SFB-2
08軟鋼
F304
F316
F304L
F316L		 柔性石墨
增強柔性石墨
SFB/260
SFP/260
PTFE		 ≤425 水
蒸汽
油品
WC1 38CrMoAl 25Cr2MoV ≤425
WC6 ≤540
WC9 ≤570
C5 C12 ≤540
CF8 F304 ≤200 硝酸
醋酸
尿素
CF8M F316
CF3 F304L
CF3M F316L

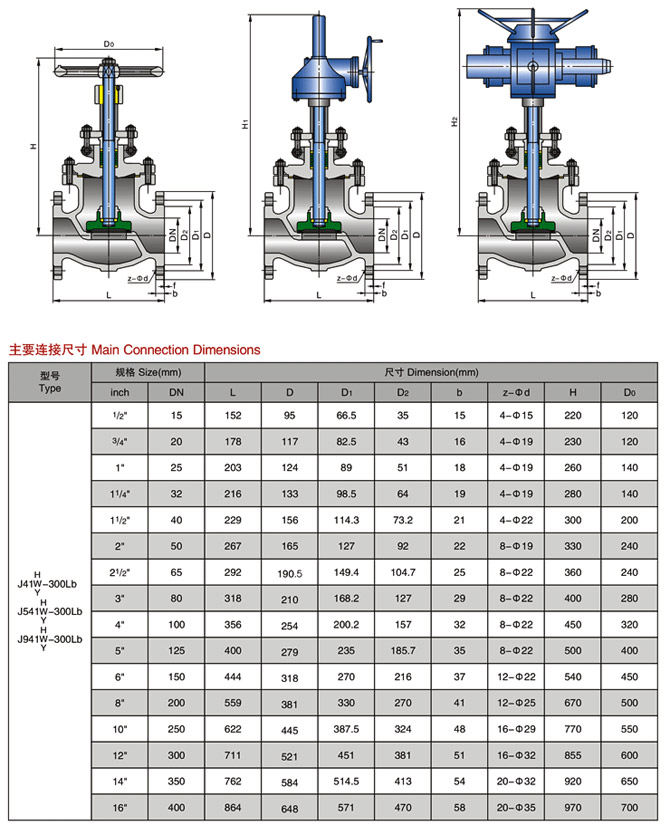

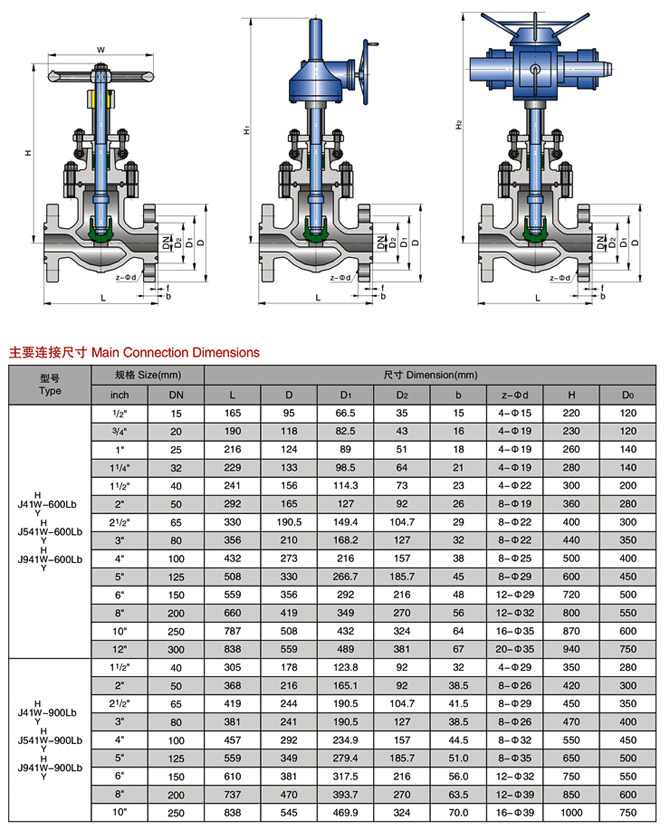

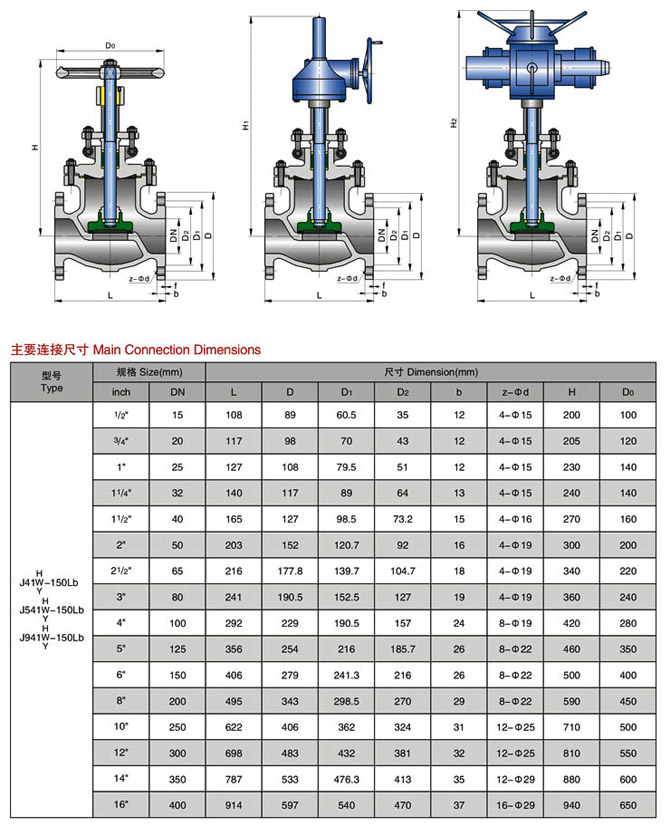

美標截止閥,ANSI美標截止閥結構圖與尺寸表







聲明：【美標截止閥J40H/W】規格型號、結構尺寸由上海承質閥門制造有限公司提供，如何選擇適用的美標截止閥J40H/W產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
