德標截止閥J41H/W
欄目：業界資訊 發布時間：2021-09-21
德標截止閥,DIN德標截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。
德標截止閥DIN尺寸標準德標截止閥J41H/W
德標截止閥,DIN德標截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥門時，操作力所需要克服的阻力，是閥桿和填料的摩擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。近年來，從自密封的閥門出現后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。我國閥門“三化給”曾規定，截止閥的流向，一律采用自上而下。本閥要水平安裝 　截止閥開啟時，閥瓣的開啟高度，為公稱直徑的25%～30%時，流量已達到最大，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。
德標截止閥DIN尺寸標準
  產品名稱： 德標截止閥   產品型號： J41H/W
  驅動方式： 手動   連接形式： 法蘭
  結構形式： 截止   密封結構： 硬密封
  壓力范圍： 1.6MPa-16.0MPa   公稱通徑： DN15-300
  常用材質： 鑄鋼,不銹鋼等   銘牌： 承質品牌

德標截止閥工作原理

截止閥，也叫截門，是使用最廣泛的一種閥門，它之所以廣受歡迎，是由于開閉過程中密封面之間摩擦力小，比較耐用，開啟高度不大，制造容易，維修方便，不僅適用于中 低壓，而且適用于高壓。
截止閥的閉合原理是，依靠閥杠壓力，使閥瓣密封面與閥座密封面緊密貼合，阻止介質流通。
截止閥只許介質單向流動，安裝時有方向性。截止閥的結構 長度大于閘閥，同時流體阻力大，長期運行時，密封可靠性 不強。

德標截止閥優點與缺點

1、結構簡單，制造和維修比較方便。
2、工作行程小，啟閉時間短。 　
3、密封性好，密封面間磨擦力小，壽命較長。
 注意事項
2、不適用于帶顆粒、粘度較大、易結焦的介質。 　
3、調節性能較差。 　
4、流體阻力大，長期運行時，密封可靠性不強 　
截止閥的種類按閥桿螺紋的位置分有外螺紋式、內螺紋式。按介質的流向分，有直通式、直流式和角式。截止閥按密封形式分，有填料密封截止閥和波紋管密封截止閥。

 技術規范制造標準: DIN EN13709-2003
結構長度: DIN EN1092-1:2002
法蘭標準: DN EN 588-1:1995
試驗標準: DIN EN12266:2003

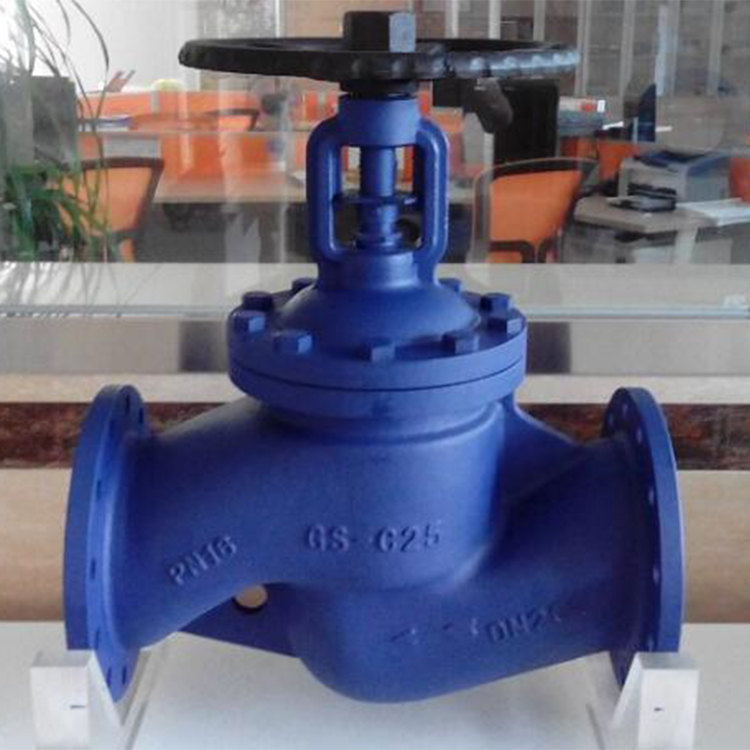

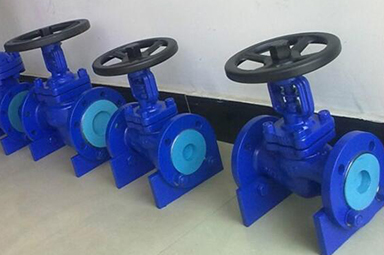

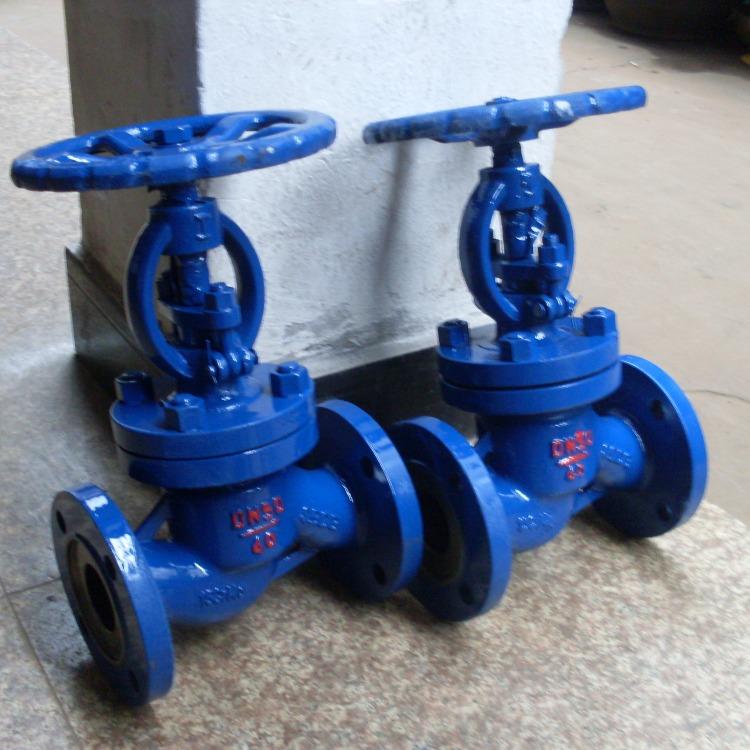

德標截止閥實物圖

德標截止閥實物圖德標截止閥實物圖


閥體/閥蓋		 閥桿 閥瓣 螺栓 螺母 填料Packing 墊片Gasket
GG25 13Cr GG25 B7 2H 石墨 石墨+304
WCB 13Cr WCB B7 2H 石墨 石墨+304
CF8 F304 CF8 B8 8 石墨
石墨		 石墨+304
石墨+304

CF8M F316 CF8M B8 8 石墨 石墨+304














德標截止閥性能規范

公稱壓力(MPa) 殼體試驗壓力(Mpa) 密封壓力試驗(Mpa) 適用溫度() 適用介質
1.6 2.4 1.76 HT:-10~300
CS:-29~425
SS:-59~540		 水
蒸汽
油品
2.5 3.75 2.75
4.0 6.0 4.4






德標截止閥主要外形尺寸

公稱通徑DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L PN16 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980 1100
PN25 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980 1100
PN40 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980 1100
H PN16 190 190 195 210 220 230 255 270 360 380 415 530 665 932 992 1205
PN25 190 190 195 210 220 230 255 270 360 380 427 545 675 940 1055 1213
PN40 190 190 195 210 220 230 255 270 360 380 436 562 683 952 1065 1225
W PN16 120 120 140 140 160 180 180 200 250 300 300 400 520 550 600 650
PN25 120 120 140 140 160 180 180 200 250 300 300 400 520 550 600 650
PN40 120 120 140 140 160 180 180 200 250 300 300 400 520 550 600 650

聲明：【德標截止閥J41H/W】規格型號、結構尺寸由上海承質閥門制造有限公司提供，如何選擇適用的德標截止閥J41H/W產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
