日標截止閥J41H/W
欄目：業界資訊 發布時間：2021-09-20
日標截止閥,JIS日標法蘭截止閥主要用來接通或截斷管路中的介質,適用于公稱壓力10K-20K，工作溫度-29～550的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。
日標截止閥壓力10K20K日標截止閥J41H/W
日標截止閥,JIS日標法蘭截止閥主要用來接通或截斷管路中的介質,適用于公稱壓力10K-20K，工作溫度-29～550的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等。 截止閥是一種常用的截斷閥，一般不用于調節流量。截止閥適用的壓力、溫度范圍很大，但一般用于中、小口徑的管道。

日標截止閥壓力10K 20K
  產品名稱： 日標截止閥   產品型號： J41H/W
  驅動方式： 手動   連接形式： 法蘭
  結構形式： 截止   密封結構： 硬密封
  壓力范圍： 10K-20K   公稱通徑： DN15-300
  常用材質： 鑄鋼,不銹鋼等   銘牌： 承質品牌

日標截止閥標準

設計與制造按JIS B2071
結構長度按JIS B2002
法蘭連接尺寸按JIS B2212，2214
檢驗按JIS B2003

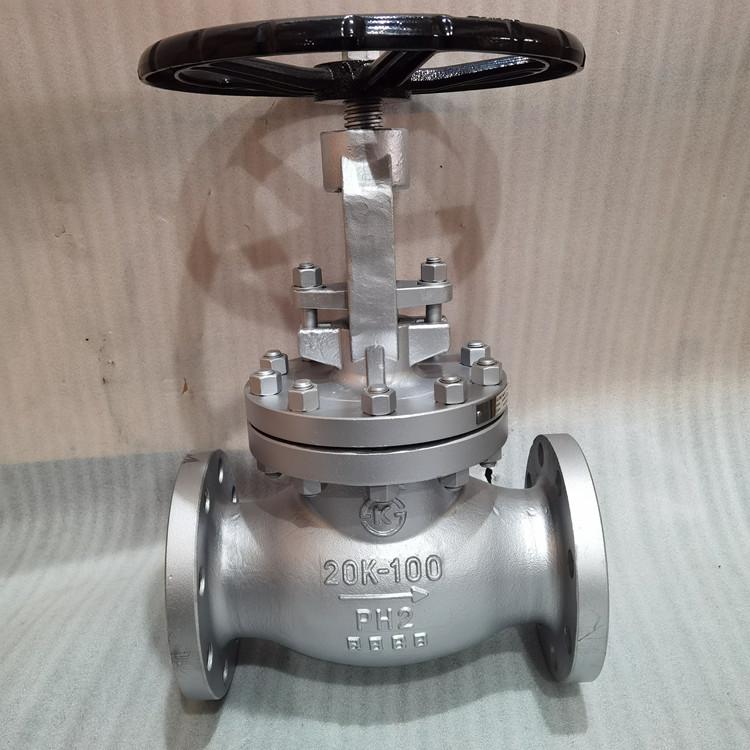

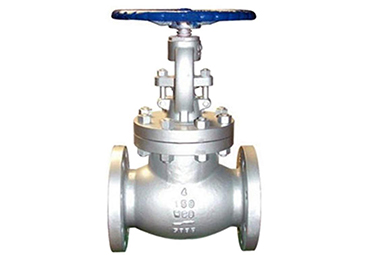

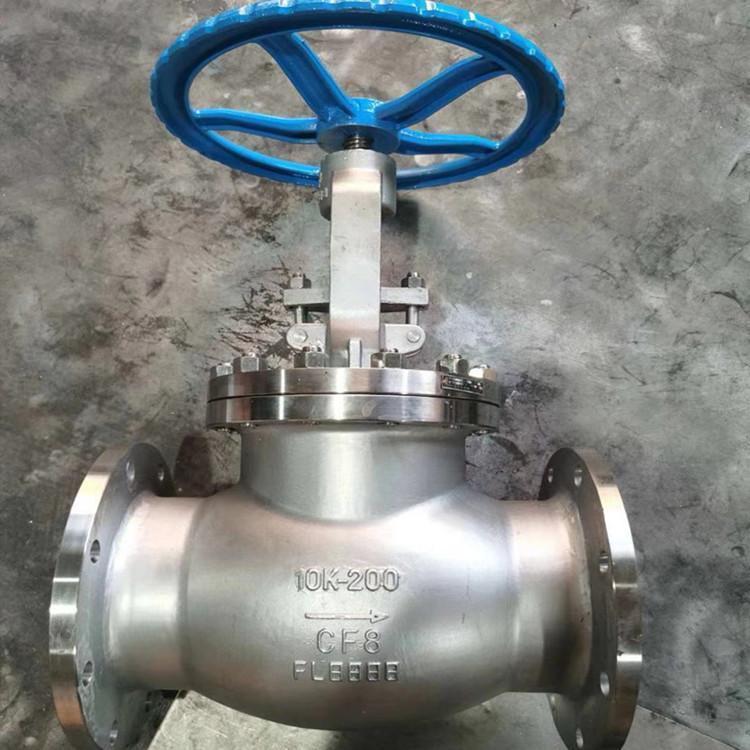

日標截止閥,JIS日標法蘭截止閥實物圖

日標截止閥,JIS日標法蘭截止閥實物圖日標截止閥,JIS日標法蘭截止閥實物圖

日標截止閥,JIS日標法蘭截止閥設計標準

設計與制造  結構長度  法蘭尺寸 壓力-溫度 試驗—檢驗
JIS  B2071  B2081 JIS  B2002 JIS  B2212  B2214 JIS  B2071  B2081 JISB2003

日標截止閥,JIS日標法蘭截止閥性能規范

 閥體材料 SCPH2-11  SCPH-32  SCS13A SCS19A  SCS14A  SCS16A   SCPL1
適用溫度  ≤425 ≤540  ≤275  ≤200  ≤275  ≤200  -45-150
 適用介質  水、蒸汽、油品  硝酸類  醋酸類 氨氣液氨

日標截止閥,JIS日標法蘭截止閥主要材料

零件名稱 CF8系列 CF3系列 CF8M系列 CF3M系列 WCB系列
閥體/閥蓋 CF8 CF3 CF8M CF3M WCB
閥瓣 F304 F304L F316 F316L 1Cr13
閥瓣蓋 304 304L 316 316L 1Cr13
閥桿 F304 F304L F316 F316L 1Cr13
填料 PTFE編織 PTFE編織 PTFE編織 PTFE編織 石墨
墊片 PTFE+304 PTFE+304L PTFE+316 PTFE+316L 石墨+304
壓蓋 CF8 CF3 CF8M CF3M WCB
填料壓環 304 304L 316 316L 1Cr13
螺栓 A193-B8 A193-B8 A193-B8M A193-B8M 35CrMoA
螺母 A194-8M A194-8M A194-8M A194-8M 45

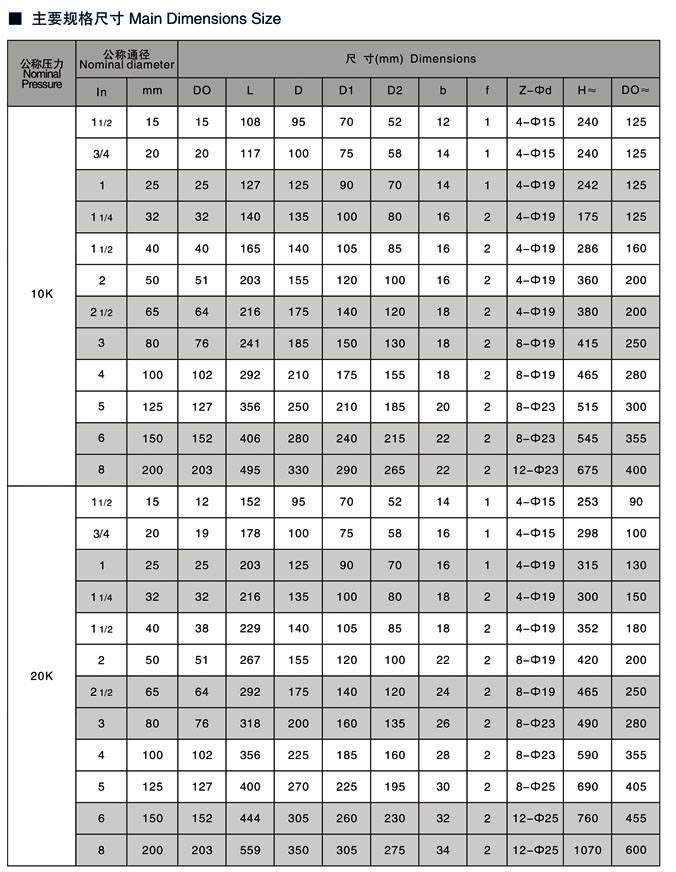

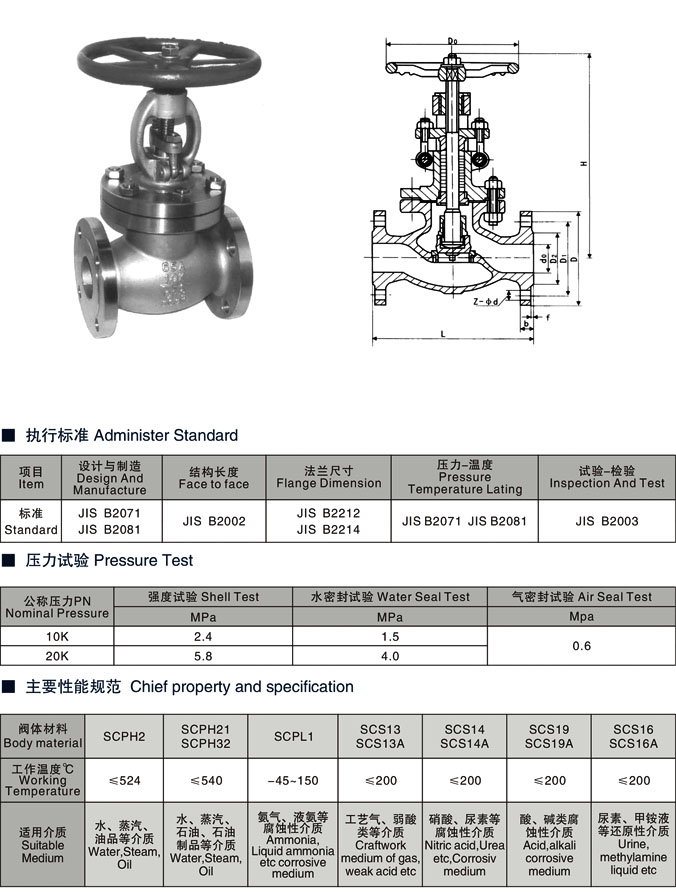

日標截止閥,JIS日標法蘭截止閥結構圖與尺寸表



聲明：【日標截止閥J41H/W】規格型號、結構尺寸由上海承質閥門制造有限公司提供，如何選擇適用的日標截止閥J41H/W產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
