二片式球閥 Q11F
欄目：業界資訊 發布時間：2021-09-17
Q11F二片式球閥閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。
二片式球閥尺寸圖片說明書 二片式球閥 Q11F
Q11F二片式球閥閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。 閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。二片式、三片式球閥連接形式另有對焊（BW）承插焊（SW）,并均可帶國際標準ISO支架平臺和鎖定裝置?？稍O(shè)置90°開關定位機構，根據需要加鎖以防止誤操作，驅動方式:手動、電動、氣動。
二片式球閥尺寸圖片說明書
  產品名稱： 二片式球閥   產品型號： Q11F
  驅動方式： 手動,電動,氣動   連接形式： 螺紋,法蘭
  結構形式： 二片式   密封結構： 軟密封,硬密封
  壓力范圍： 1.6MPa-6.4MPa   公稱通徑： DN6-100
  常用材質： 鑄鋼,不銹鋼等   銘牌： 承質品牌

二片式球閥,不銹鋼二片式球閥說明書

公稱壓力： 1.6-6.4MPa

適用溫度范圍： -20~232~350

適用介質：水、油、氣及某些腐蝕性液體 (W、O、G)

螺紋類型： G·NPT.BSPT.BSP.DIN259/2999

二片式球閥,不銹鋼二片式球閥設計規范

公稱壓力 適用介質 適用穩定范圍 螺紋類型
1.6-6.4MPa 水、油、氣及某些腐蝕性液體（W。O。G） -20～232～350 G。NPT。BSPT。BSP。DI259/2999

二片式球閥,不銹鋼二片式球閥主要參數

公稱通徑 DN（mm） 6～100mm
公稱壓力 PN（MPa） 2.5 4.0 6.4
試驗壓力 強度試驗壓力 3.8 6.0 9.6
高密封試驗壓力 3.0 4.8 7.6
低壓氣密封試驗壓力 0.6 0.6 0.6
適用介質 水、蒸汽、油品、酸類腐蝕性等。
適用溫度 < 150（PTFE） < 300（PLL）

二片式球閥,不銹鋼二片式球閥材料表

NO 零件名稱 PART NAME 材料（MATERIAL）
1 閥體 Body CF8M CF8 WCB
2 閥蓋 Cap CF8M CF8 WCB
3 閥座 Seat RPTFE
4 球 Ball SS304 SS316
5 密封墊 Seal Gasket PTFE
6 閥桿密封 Stem Seal PTFE
7 閥桿 Stem SS316
8 閥桿填料 Stem Packing PTFE
9 填料壓蓋 Packing gland SS304
10 彈性墊圈 Spring washer SS301
11 手柄 Handle SS304
12 螺母 Stem Nut SS304

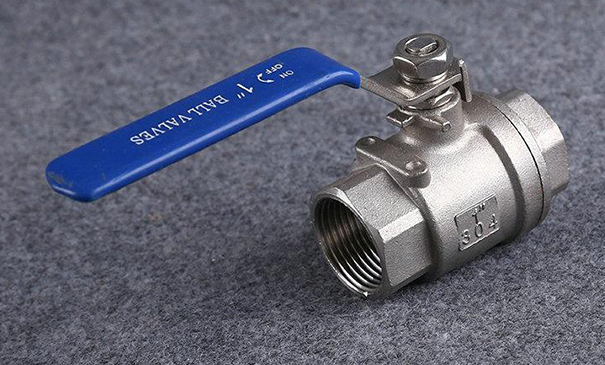

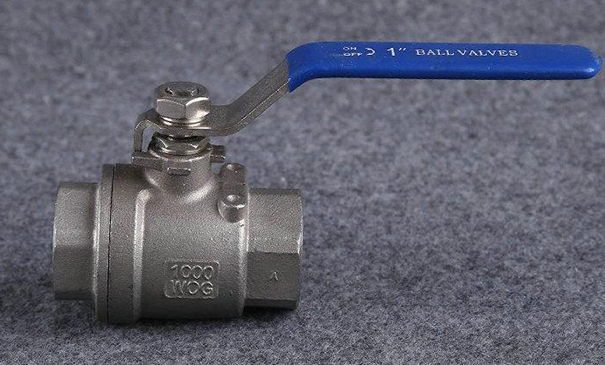

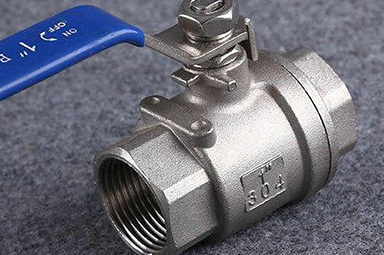

二片式球閥,不銹鋼二片式球閥實物圖

二片式球閥,不銹鋼二片式球閥實物圖二片式球閥,不銹鋼二片式球閥實物圖

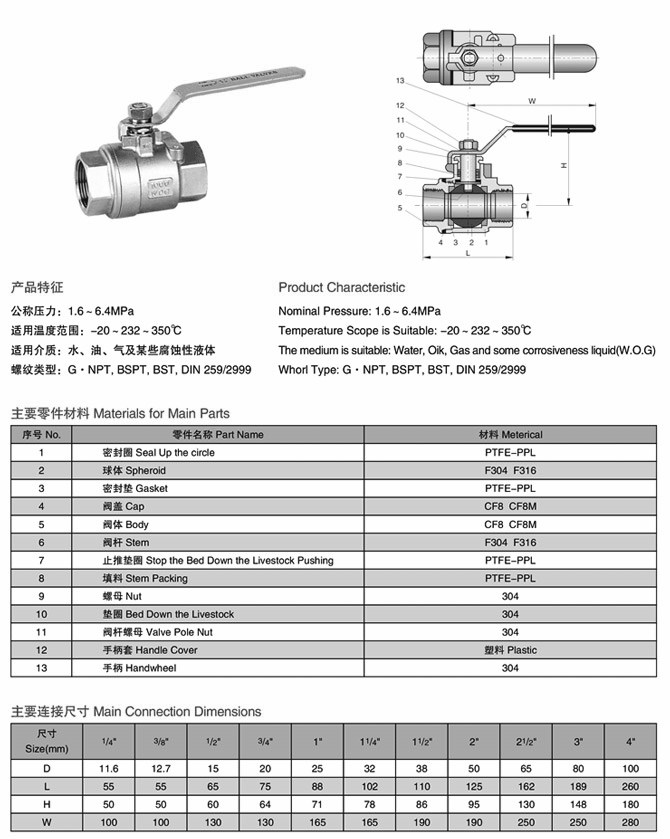

二片式球閥,不銹鋼二片式球閥結構圖與尺寸表

二片式球閥,不銹鋼二片式球閥結構圖與尺寸表

聲明：【二片式球閥 Q11F】規格型號、結構尺寸由上海承質閥門制造有限公司提供，如何選擇適用的二片式球閥 Q11F產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
