1 由三部分組成，便于后期維護與更換。
2先進的硅溶膠工藝，結構合理、造型美觀。
3閥座采用彈性密封結構，開關省力，輕巧，密封性能良好。
4 閥桿采用有倒密封下裝式結構，閥桿不會因為內部受壓飛出，確保安全性。
三片式法蘭球閥適用介質:水、油、氣及某些腐蝕性液體(W.O.G)用穩定范圍:-20～232～350公稱壓力:1.6-4.0MPa
|
|
三片式法蘭球閥 |
|
Q41F |
|
|
手動,電動,氣動 |
|
法蘭 |
|
|
三片式 |
|
軟密封,硬密封 |
|
|
1.6MPa-6.4MPa |
|
DN15-200 |
|
|
WCB,不銹鋼等 |
|
承質品牌 |

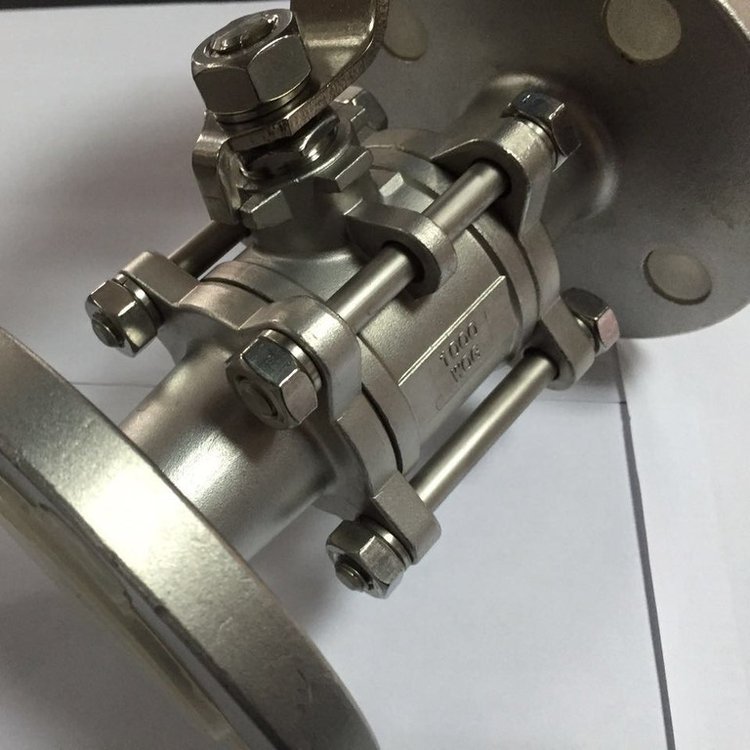

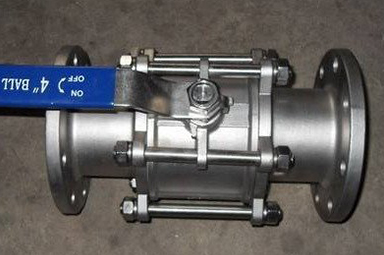

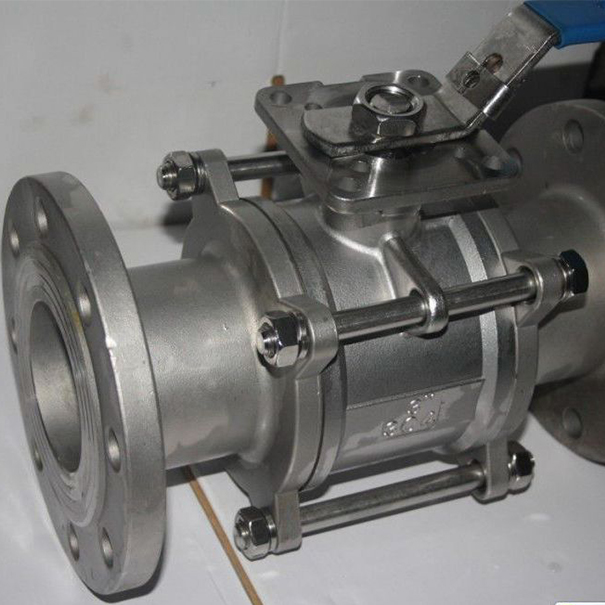

三片式法蘭球閥實物圖
三片式法蘭球閥材料表
|
序號NO |
零件名稱Part name |
材質material |
|
|
不銹鋼Stainless stee |
碳鋼Carbon steel |
||
|
1 |
螺栓Bolt |
不銹鋼SS304 |
碳鋼Carbon steel |
|
2 |
彈簧墊圈Washer |
不銹鋼SS304 |
不銹鋼SS304 |
|
3 |
螺母Nut |
不銹鋼SS304 |
碳鋼Carbon steel |
|
4 |
閥蓋Cap |
不銹鋼CF8/CF8M |
碳鋼WCB |
|
5 |
閥體Body |
不銹鋼CF8/CF8M |
碳鋼WCB |
|
6 |
球體Ball |
不銹鋼CF8 |
不銹鋼CF8 |
|
7 |
密封圈Joint ring |
聚四氟乙稀PTFE |
聚四氟乙稀PTFE |
|
8 |
閥桿Stem |
不銹鋼SS316 |
不銹鋼SS304 |
|
9 |
填料Stem packing |
聚四氟乙稀PTFE |
聚四氟乙稀PTFE |
|
10 |
壓緊螺母Gland nut |
不銹鋼SS304 |
不銹鋼SS304 |
|
11 |
彈簧墊圈Washer |
不銹鋼SS304 |
不銹鋼SS304 |
|
12 |
螺母Nut |
不銹鋼SS304 |
不銹鋼SS304 |
|
13 |
手柄Handle |
不銹鋼SS304 |
不銹鋼SS304 |

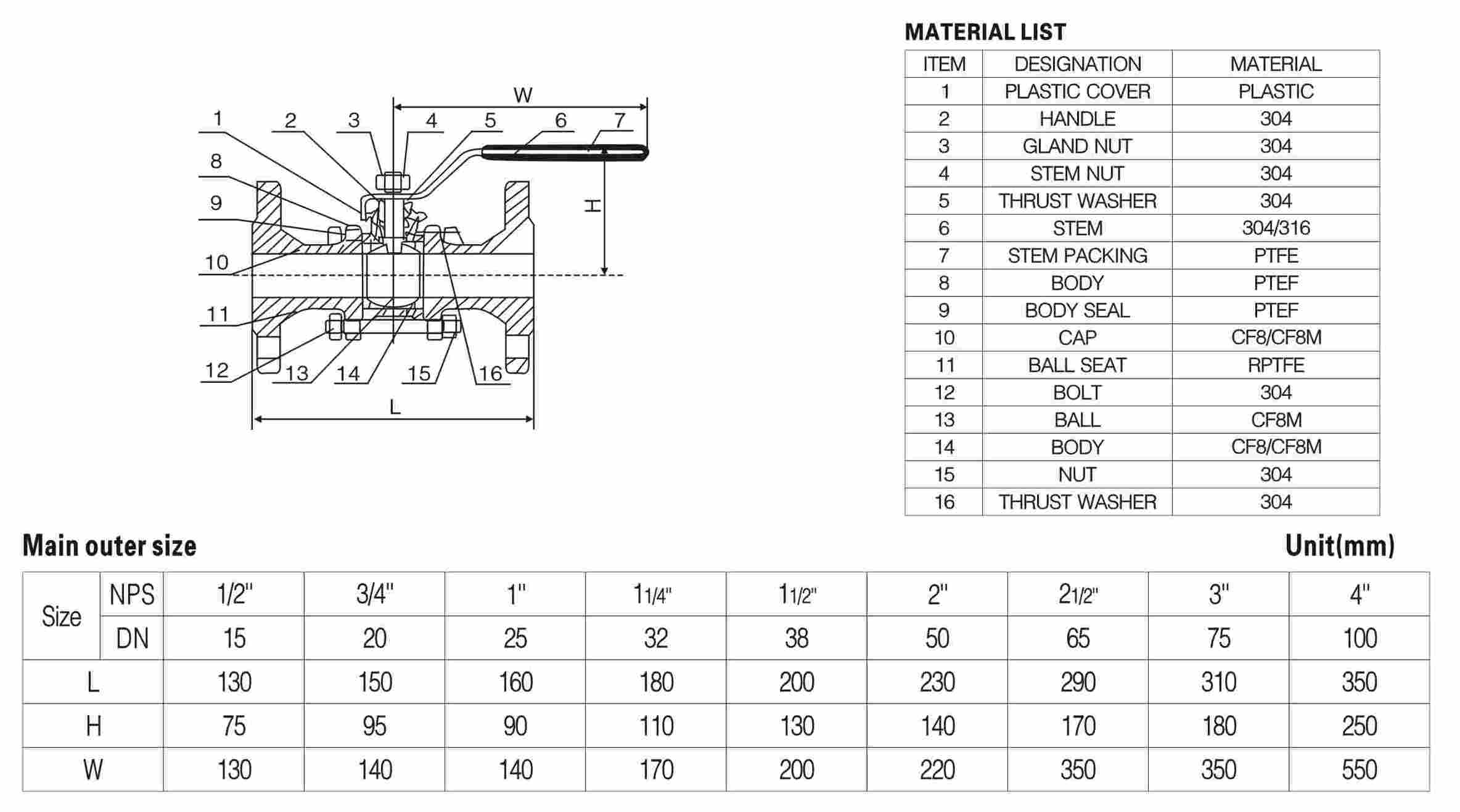

三片式法蘭球閥結構圖與尺寸表
|
聲明：【三片式法蘭球閥 Q41F】規格型號、結構尺寸由上海承質閥門制造有限公司提供，如何選擇適用的三片式法蘭球閥 Q41F產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
