不銹鋼球閥 Q41F
欄目:業界資訊 發布時間:2021-09-17
球閥流體阻力小,結構簡單,體積小,重量輕,緊密可靠,操作維修方便,不會引起閥門密封面的侵蝕,適用范圍廣。
不銹鋼球閥材質型號說明書不銹鋼球閥 Q41F
1、本閥門為全通徑浮動球閥、結構緊湊、造型美觀、流阻系數小。
2、密封面采用氟塑料,密封副材料配對合理,使用壽命長。
3、球體與四氟閥座為緊密封結合,具備零泄漏功能,并能利用其塑性變形自動補償因磨損帶來的誤差,達到密封性能好,使用壽命長的目的。為了保證閥桿處的密封,在閥體上增設了填料函和壓蓋進行密封。
可選用各種配管法蘭標準及法蘭密封面型式,還可選用手動、蝸輪傳動、電動、氣動、液動等各種驅動方式,滿足用戶不同需求。
球閥流體阻力小,結構簡單,體積小,重量輕,緊密可靠,操作維修方便,不會引起閥門密封面的侵蝕,適用范圍廣。
不銹鋼球閥材質型號說明書
  產品名稱: 不銹鋼球閥   產品型號: Q41F
  驅動方式: 手動,渦輪,電動,氣動   連接形式: 法蘭
  結構形式: 浮動式,固定式   密封結構: 軟密封,硬密封
  壓力范圍: 1.6MPa-6.4MPa   公稱通徑: DN15-200
  常用材質: WCB,鍛鋼,不銹鋼等   銘牌: 承質品牌

不銹鋼球閥,不銹鋼法蘭球閥結構特點:

一、浮動球閥
    1、悶座采用增強PTFE及IR苯,能適用干較高的溫度及各種介質工況。
   2、采用下裝式悶桿,設皿倒密封結構.能確保填料處可靠密封。
   3、設里90。開關帶孔定位片.根據需要可以加鎖.防止誤操作。
二、固定球閥
    1、采用彈賈及板贊預載的可動金屬閥座結構.密封力設計合理,啟閉靈活,密封可命。
   2、根據用戶的要求,可設計成適用于含固體順粒.料漿等介質的結構或耐較高溫的材料。
   3、采用下裝式閥桿,設里倒密封結構.能確保城料處可旅密封。
    4, B.B浮動結構、防火、防靜電。

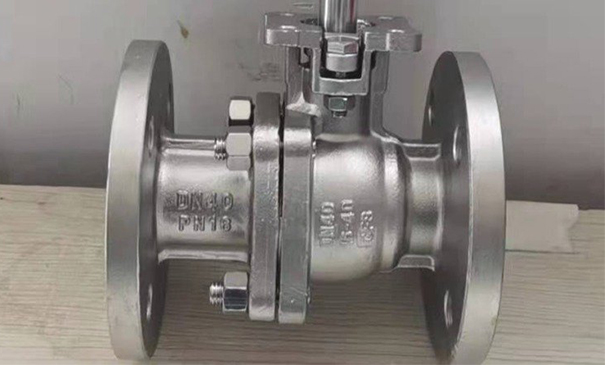

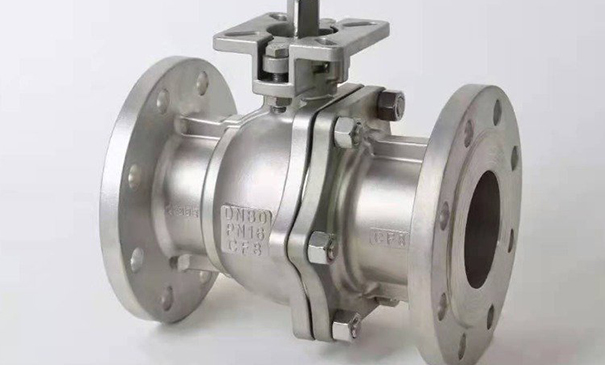

不銹鋼球閥,不銹鋼法蘭球閥實物圖

不銹鋼球閥,不銹鋼法蘭球閥實物圖不銹鋼球閥,不銹鋼法蘭球閥實物圖

不銹鋼球閥,不銹鋼法蘭球閥性能規范

設計與制造 結構長度 法蘭尺寸 壓力-溫度 試驗-檢驗
GB122237 GB12221 GB9113 JB79 GB9131 GB/T13927 JB/T9092

壓力試驗 Pressure Test

公稱壓力NominalPressure 1.6 2.5 4.0
強度試驗
Shell Test
2.4 3.8 6.0
水密封試驗
Water Seal Test
1.8 2.8 4.4
氣密封試驗
Air Seal Test
0.4-0.7

不銹鋼球閥,不銹鋼法蘭球閥材料表

閥體
Body
WCB ZG1Cr18Ni9Ti CF8 CF3 ZG1Cr18Ni12Mo2Ti CF8M CF3M
球體閥桿
Ball Stem
304 1Cr18Ni9Ti 304 304L 1Cr18Ni12Mo2Ti 316 316L
閥座
Seat
聚四氟乙烯PTFE 加坡纖增強聚四氟乙烯PTFE+Glass 對位聚笨PPL
墊片
Shim
聚四氟乙烯PTFE 不銹鋼/柔性石墨Stainless Steel/flexible Graphite 齒形墊片Tooth Profile Gasket
閥桿座
Stem Seat
聚四氟乙烯PTFE 不銹鋼/柔性石墨 Stainless Steel/Flexible Graphite
填料
Packing
聚四氟乙烯PTFE 增強柔性石墨 Enhanced Flexible Graphite
填料壓蓋
Gland
  1Cr18Ni9Ti 304 304L 1Cr18Ni12Mo2Ti 316 316L
溫度
Temperature
-29~150(聚四氟乙烯 PTFE) -29~200(加玻纖增強聚四氟乙烯 PTFE+GLASS)
-29~300(對位聚笨 PPL)
-29~550(金屬硬密封)
介質
Medium
水蒸汽油品
Water steam
Oil goods
硝酸類 Nitric Acid 強氧化介質
strongey oxidable medium
醋酸類 Acetic Acid 尿素類Urea

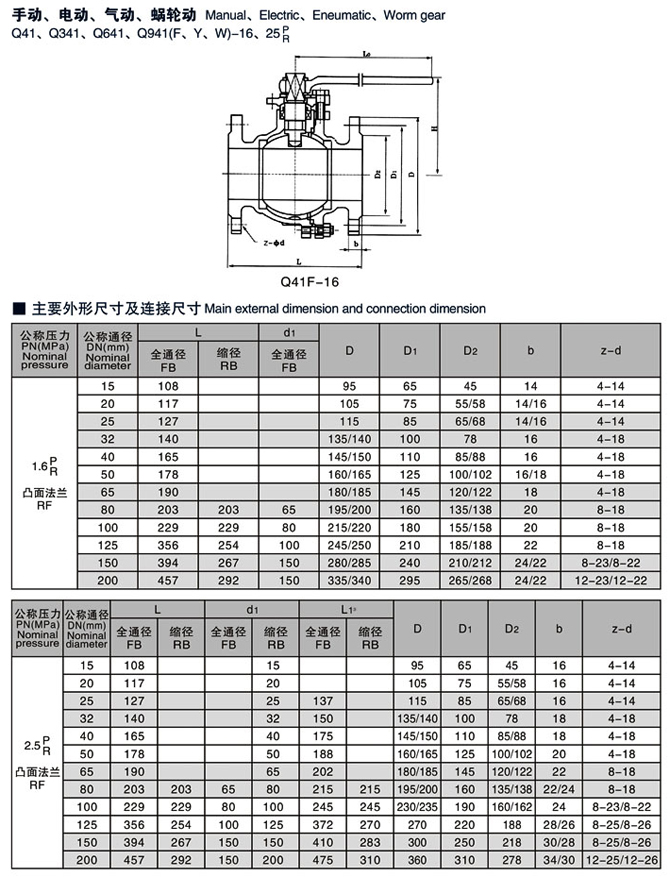

不銹鋼球閥,不銹鋼法蘭球閥結構圖與尺寸表

不銹鋼球閥,不銹鋼法蘭球閥結構圖與尺寸表

聲明:【不銹鋼球閥 Q41F】規格型號、結構尺寸由上海承質閥門制造有限公司提供,如何選擇適用的不銹鋼球閥 Q41F產品,使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門,我們將在最短的時間內為您解答!
