QB641F氣動保溫球閥
欄目：公司動態 發布時間：2021-09-08
氣動保溫球閥/氣動保溫夾套球閥采用一體化結構執行器：執行器形式、控制方式、控制信號(4-20MA)、作用方式(氣-開式，氣-關式)該產品具有良好的保溫保冷特性
氣動保溫球閥規格尺寸圖片說明書
  產品名稱： 氣動保溫球閥   產品型號： QB641F
  驅動方式： 氣動   連接形式： 對夾式,法蘭
  結構形式： 夾套   密封結構： 軟密封,硬密封
  壓力范圍： 1.6MPa-6.4MPa   公稱通徑： DN20-200
  常用材質： 鑄鋼,鍛鋼,不銹鋼等   銘牌： 承質品牌

QB641F氣動保溫球閥說明書

氣動保溫球閥/氣動保溫夾套球閥采用一體化結構執行器：執行器形式、控制方式、控制信號(4-20MA)、作用方式(氣-開式，氣-關式)該產品具有良好的保溫保冷特性,且閥門的通徑和管徑一至,介質呈直線流動，阻力小，最適合容易凝固、高粘度的液體介質。同時又能有效降低管路中介質的熱量損失。整體式夾套設計，更能均勻地保溫、保冷。夾套、閥體外側與夾套接管焊接，允許蒸汽或冷水的最高壓力為1MPa。主要用于石油、化工、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。

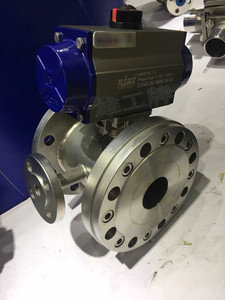

QB641F氣動保溫球閥實物圖

QB641F氣動保溫球閥實物圖

QB641F氣動保溫球閥結構圖與尺寸表

QB641F氣動保溫球閥結構圖

規格 外形尺寸 連接法蘭尺寸 執行器型號
d L L1 L2 L3 ～H H1 D D1 D2 G f N-Md
DN15 15 35 141/159 71/83 150 177/208 15 95 65 46 1/2" 2 4-M12 AT050D/AT063S
DN20 20 42 141/159 71/83 160 182/213 20 105 75 56 1/2" 2 4-M12 AT050D/AT063S
DN25 25 48 141/211 71/95 190 187/230 20 115 85 65 1/2" 2 4-M12 AT050D/AT075S
DN32 29 55 159/211 83/95 210 223/243 25 140 100 76 1/2" 3 4-M16 AT063D/AT075S
DN40 38 65 211/248 95/107 230 231/261 30 150 110 84 1/2" 3 4-M16 AT075D/AT088S
DN50 46 75 248/269 107/123 250 258/293 30 165 125 99 1/2" 3 4-M16 AT088D/AT100S
DN65 62 95 248/315 107/141 270 273/298 45 185 145 118 1/2" 3 4-M16 AT088D/AT115S
DN80 76 118 269/345 123/152 300 303/325 50 200 160 132 1/2" 3 8-M16 AT100D/AT125S
DN100 92 140 245/409 152/172 340 333/390 70 220 180 156 1" 3 8-M16 AT125D/AT145S
DN125 110 200 409/438 172/187 360 380/468 80 250 210 184 1" 3 8-M16 AT145D/AT160S
DN150 145 225 438/550 187/215 420 432/520 95 285 240 211 1" 3 8-M20 AT160D/AT190S

注：連接法蘭尺寸可根據ANSI、JIS標準或用戶要求設計制造。
注：L1數據XXX/XXX分別是氣動執行器雙作用式/單作用式（彈簧復位）。
注：根據不同閥門扭矩、使用介質適配的執行器型號可能有所不同，相關尺寸隨之變化。

聲明：【QB641F氣動保溫球閥】規格型號、結構尺寸由上海承質閥門制造有限公司提供，如何選擇適用的QB641F氣動保溫球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
