氣動帶手輪球閥采用一體化結構執行器：配套電磁閥三聯件定位器、執行器作用方式(氣-開式，氣-關式)?？梢詺鈩訂㈤]也可以手動啟閉，密封性能優越等特點。通常適用于密封要求嚴格的場合，
Q6S41F氣動帶手輪球閥
|
|
氣動帶手輪球閥 |
|
Q6S41F |
|
|
氣動 |
|
法蘭 |
|
|
O型,V型 |
|
軟密封,硬密封 |
|
|
1.6MPa-6.4MPa |
|
DN15-200 |
|
|
WCB,不銹鋼等 |
|
承質品牌 |

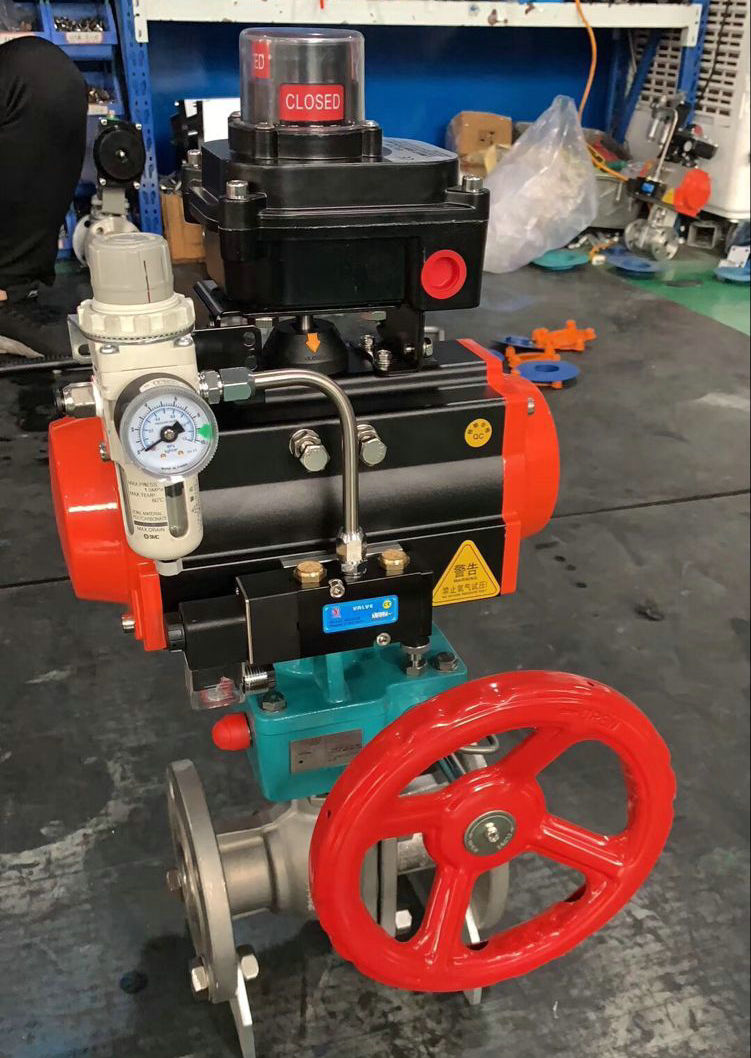

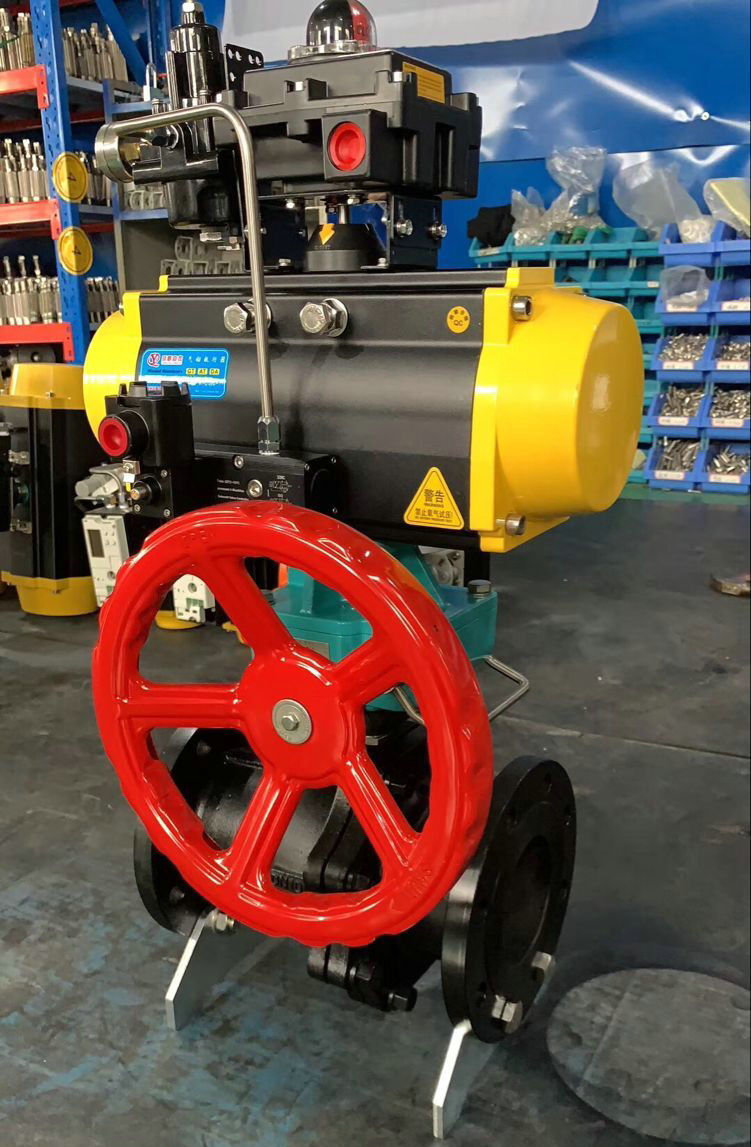

Q6S41F氣動帶手輪球閥實物圖

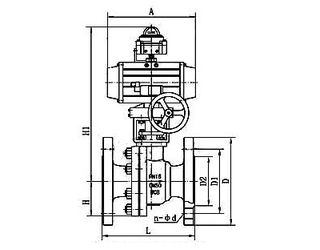

Q6S41F氣動帶手輪球閥結構圖
|
公稱通徑DN(mm) |
尺寸 |
執行器型號 |
||||||
|
L |
D |
D1 |
D2 |
b |
f |
Z-Φd |
||
|
15 |
108 |
95 |
65 |
45 |
14 |
2 |
4-14 |
GT52/GT63K |
|
20 |
117 |
105 |
75 |
55 |
14 |
4-14 |
GT63/GT63K |
|
|
25 |
127 |
115 |
85 |
65 |
14 |
4-14 |
GT63/GT83K |
|
|
32 |
140 |
135 |
100 |
78 |
16 |
4-18 |
GT83/GT83K |
|
|
40 |
165 |
145 |
110 |
85 |
16 |
3 |
4-18 |
GT83/GT110K |
|
50 |
178 |
160 |
125 |
100 |
16 |
4-18 |
GT83/GT110K |
|
|
65 |
190 |
180 |
145 |
120 |
18 |
4-18 |
GT110/GT127K |
|
|
80 |
203 |
195 |
160 |
135 |
20 |
8-18 |
GT127/GT127K |
|
|
100 |
305 |
215 |
180 |
155 |
20 |
8-18 |
GT127/GT160K |
|
|
125 |
256 |
245 |
210 |
185 |
22 |
8-18 |
GT160/GT190K |
|
|
150 |
394 |
280 |
240 |
210 |
24 |
8-23 |
GT190/GT210K |
|
|
200 |
457 |
335 |
295 |
265 |
26 |
12-23 |
GT254/BAW20S |
|
|
250 |
533 |
405 |
335 |
320 |
30 |
12-25 |
BAW17/BAW20S |
|
|
聲明：【Q6S41F氣動帶手輪球閥】規格型號、結構尺寸由上海承質閥門制造有限公司提供，如何選擇適用的Q6S41F氣動帶手輪球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
