智能電動球閥
欄目：公司動態 發布時間：2021-09-08
智能電動球閥,防爆電動球閥電動執行機構是具有自動調試,故障自診斷、自處理功能的智能型電動執行機構
智能電動球閥/帶開關反饋信號/電壓380V/防爆等級dII BT4Gb
產品名稱： 智能電動球閥   產品型號： Q941F
  驅動方式： 電動,氣動,手動,渦輪   連接形式： 法蘭,螺紋
  結構形式： O型,V型   密封結構： 軟密封,硬密封
  壓力范圍： 1.6MPa-6.4MPa   公稱通徑： DN15-300
  常用材質： WCB,不銹鋼等   銘牌： 承質品牌

智能電動球閥

　　智能電動球閥、防爆電動球閥電動執行器是具有自動調節、故障自診斷、自處理功能的智能電動執行器。 機內裝有伺服系統，不需要外置伺服放大器的一體化產品，可以直接接收計算機、調節器或操作器的4-20mAd.c  .控制信號。

　　減速機采用兩級精密蝸桿傳動機構，具有低噪聲、高效率、自鎖性等特點； 手動操作機構具有通過通電自動恢復功能； 有整機過熱、過載、限位三種保護，可以確保產品的安全運行。

　　電動防爆球閥的防爆等級為ExdBT4，防護等級為IP67，帶現場控制裝置。 防爆型電動球閥的主要特點是在不通電時可以拉離合器手柄進行手動操作。 通電時，離合器自動復位。 流動方向是任意的，可調范圍廣，高壓和大口徑時，可以控制高粘度，用于帶有纖維和微粒的介質。 產品的機箱保護性能達到了IEC  IP67、NEMA  4和6標準，具有優異的室外使用性能。

　　不同的組合方式有兩位數和比例兩個系列，而且有EXd  II  BT4防爆等級，可以滿足各類角行程調節閥的組合，國內目前的高性能價格是電動執行器的最佳選擇。

　　智能電動球閥、防爆電動球閥采用一體結構，與DTR電動執行器相容性好，可通過輸入控制信號(4~20mADC或1-5VDC  )和單相電源進行運行控制，高功能、小型、輕量、舒適，性能可靠，成套目前，該閥門廣泛應用于食品、環保、輕工業、石油、造紙、化工、教育和科研設備、電力等行業的工業自動控制系統。

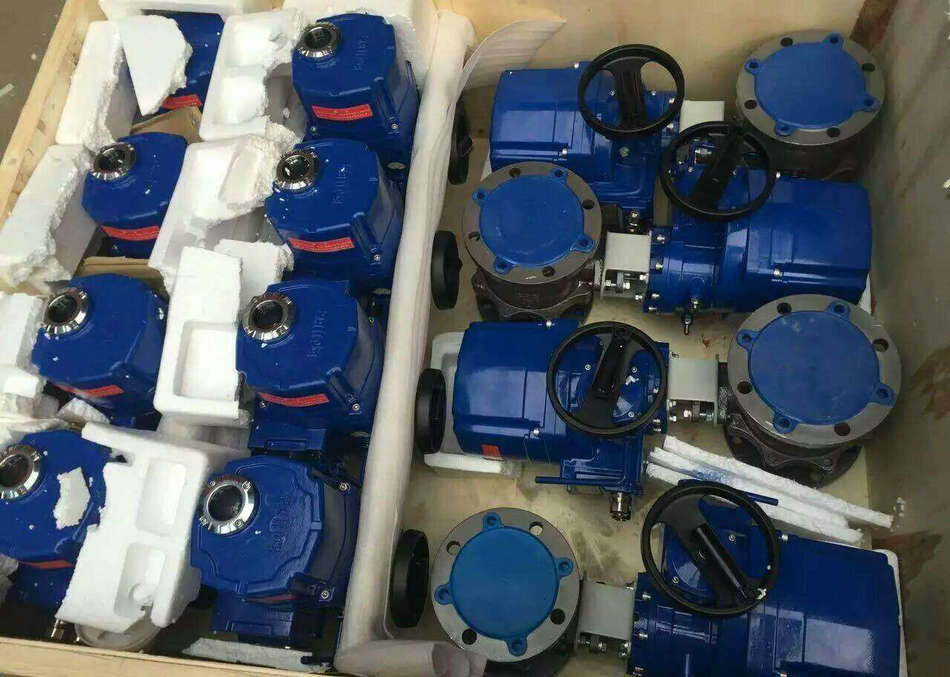

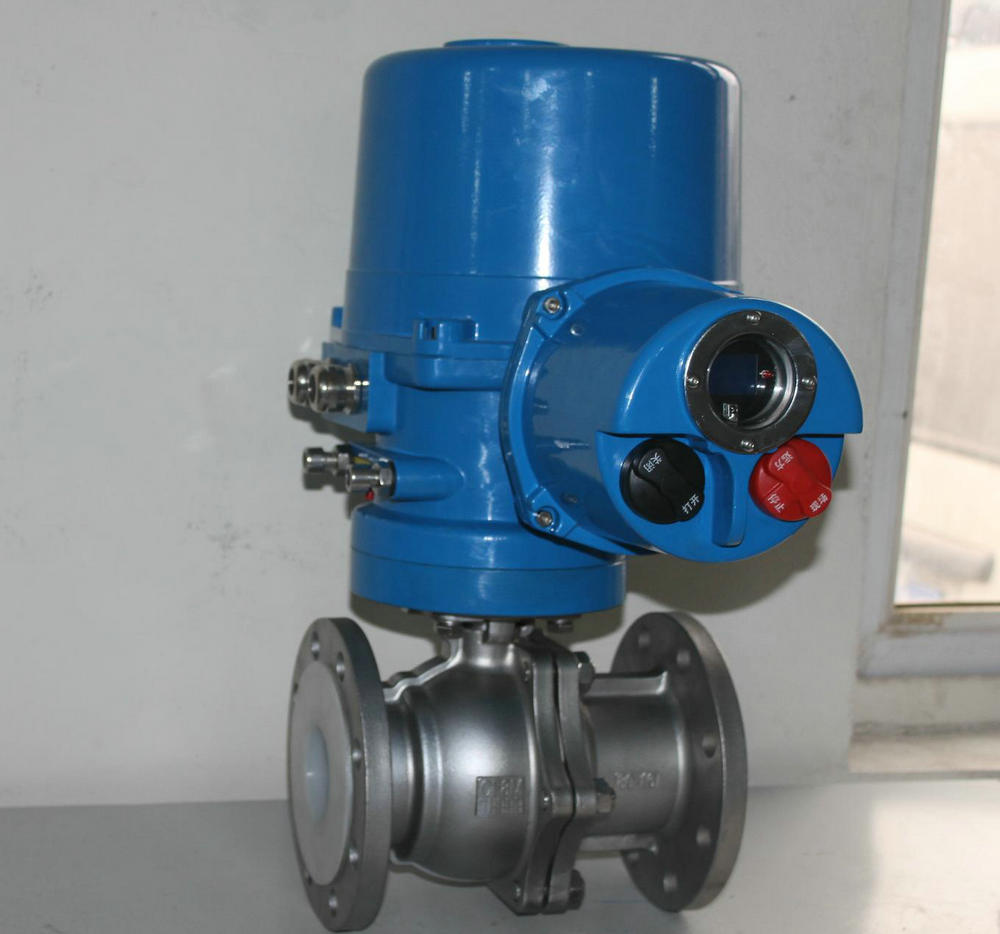

智能電動球閥實物圖片

智能電動球閥智能電動球閥2

智能電動球閥基本參數

、結構形式：角型單座鑄造閥

、公稱通徑：20-300mm

、公稱壓力： 1.6-6.4Mpa

、連接形式：法蘭式按JB78-59、JB79-59

、材料：HT200、ZG230—450、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti

（二）ZDJR智能電動O型調節球閥閥內組件

、閥芯形式：O型閥芯

、流量特性：快開型

、材 料： 1Cr18Ni9Ti 0Cr17Ni12Mo2襯PTFE
、密封面材料：PTFE、PPL、硬密封。

（三）ZDJR智能電動O型調節球閥執行機構：

、類型：可選PSQ、DTR和3810系列電子式角行程執行機構。防爆型選用3810系列。
、技術參數和性能：請參閱相應執行機構與閥門定位器說明書。

智能電動球閥實物圖片技術參數

電動執行器技術參數

電動球閥閥體參數

電源

AC110、220、380V/DC24、220V

公稱通徑

DN15～200mm

輸出力矩

50N·M～2000N·M

公稱壓力

PN1.6、2.5、4.0、6.4、10MPa

任選功能

開關型、觸點型、開度信號、智能調節型

閥軸材質

碳鋼、不銹鋼

動作范圍

0～90°±5°

閥體材質

碳鋼、304/316/316L不銹鋼

動作時間

15秒/30秒/60秒

球體材質

304/316/316L不銹鋼

環境溫度

-30°～60°

閥座密封

PTFE、PPL、金屬密封

手動操作

附帶手柄操作

溫   度

PTFE≤180、PPL≤350、金屬密封≤450

限   位

電氣、機械二重限位

適用介質

水、石油、粘性流體、漿料、強氧化性介質等

防護等級

IP-67(防爆外殼:Exd BT4 Exd BT6)

輸入信號

0-10，1-5VDC/4-20mA(智能調節型)

特   點

連線簡單，結構緊湊、阻力小、動作穩定

智能電動球閥流量表

公稱通徑（DN）

不同開度角下的Kv值

溫度

10o

20o

30o

40o

50o

60o

70o

80o

90o

50

2

4

9

17

32

60

97

151

215

80

6

11

22

44

83

155

250

389

550

100

9

18

35

71

133

248

398

620

890

150

20

40

8/0

160

300

560

900

1400

2000

200

36

72

143

286

737

1002

1611

2506

3580

250

57

113

226

453

848

1582

2543

3955

5650

300

81

163

325

651

1220

2278

3661

5695

8100

智能電動球閥主要規格參數

公稱通徑DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

流量系數（Kv）

20

38

72

110

170

215

380

550

890

1400

2000

3580

5650

8100

可調動作范圍

0-90o

允許壓差P

小于公稱壓力(1.6MPa)

泄漏量Q

按AP1598標準測試 無泄漏

環境溫度

-20~60

基本誤差

±2.5%

回差

±2.5%

死區

1%

可調范圍

250：1

350：1

配用執行機構

PSQ101, 381RSA-05DTR-05

DTR-10 PSQ201, DTR-20381RSC-30

DTR-40381RSC-50

PSQ701DTR-60

智能電動球閥外型與連接尺寸

公稱通徑DN

L

D

H

L1

D1

b

Z-Ød

H1

L2

壓力

1.6/2.5/4.0

1.6/2.5/4.0





1.6/2.5/4.0

1.6/2.5/4.0

1.6/2.5/4.0





15

130/130/130

95

275

157

65

14/16/16

4-14

48

208

20

140/140/140

105

280

157

75

14/16/16

4-14

53

208

25

150/150/150

115

287

157

85

14/16/16

4-14

58

208

32

165/165/180

135

384

208

100

16/18/18

4-18

68

208

40

180/180/200

145

312

208

110

16/18/18

4-18

73

208

50

200/200/220

160

325

208

125

16/20/20

4-18

80

208

65

220/220/250

180

335

256

145

18/22/22

4-18/8-18/8-18

90

256

80

250/250/280

195

365

256

160

20/22/22

8-18

98

256

100

280/280/320

215/230/230

400

256

180/190/190

20/24/24

8-18/8-23/8-23

120

256

125

320/320/400

245/270/270

420

256

210/220/220

24/28/30

8-23/8-25/8-25

140

256

150

360/360/400

280/300/300

440

256

240/250/250

24/28/30

8-23/8-25/8-25

167

256

200

400/400/550

335/360/375

470

256

295/310/320

26/34/38

12-23/12-25/12-30

210

256

250

630 750

405 470

545

380











300

750 870

460 530

580

380

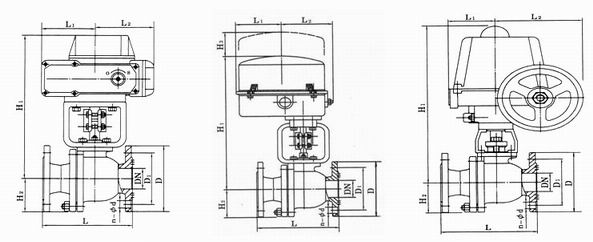

智能電動球閥結構圖

智能電動球閥結構圖
