鍛鋼止回閥H41Y，H11Y，H61Y
欄目：業界資訊 發布時間：2021-09-28
鍛鋼止回閥_(自密封,承插焊,法蘭)鍛鋼止回閥設計與制造標準：API602；試驗與檢驗標準：API 598；承插口尺寸：ASME B16.11
鍛鋼止回閥型號尺寸圖
|
|
鍛鋼止回閥 |
|
H41Y，H11Y，H61Y |
|
|
自動 |
|
承插焊,法蘭 |
|
|
升降式,旋啟式 |
|
自密封 |
|
|
150LB-2500LB |
|
DN10-50 |
|
|
A105,不銹鋼等 |
|
承質品牌 |
鍛鋼止回閥設計結構和特征
采用以下結構
全徑或縮徑
結構長度按ANSI B16.10
法蘭尺寸按ANSI B16.5
壓力自緊式閥蓋
明桿支架型（OS&Y）
自定心壓板壓套式
整體上密封座
整體閥體法蘭
對焊接端符合ASME B16.25
RTJ閥體閥蓋連接形式
螺栓連接、纏繞墊片密封式閥蓋，螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊密封閥蓋

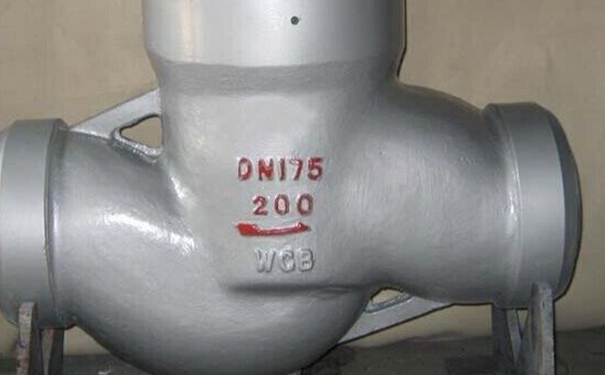

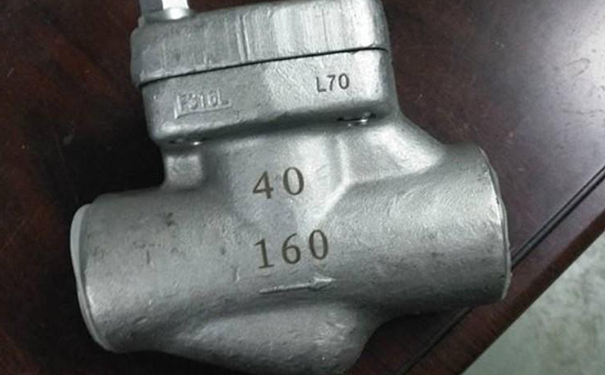

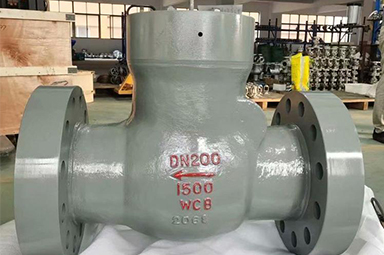

鍛鋼止回閥實物圖
鍛鋼止回閥主要構件材料表
| 序號 | 零件名稱 | CStoASTM | AStoASTM | SStoASTM | |
| A105 | F22 | F304(L) | F316(L) | ||
| 1 | 閥體 | A105 | A182F22 | A182F304(L) | A182F316(L) |
| 2 | 閥瓣 | A276420 | A276304 | A276304(L) | A276316(L) |
| 3 | 墊片 | 316夾柔性石墨 | 316夾PTFE | ||
| 4 | 閥蓋 | A105 | A182F22 | A182F304(L) | A193 B8(M) |
| 5 | 銘牌 | SS | |||
| 6 | 螺栓 | A193B7 | A193B16 | A193B8(M) | A193B8(M) |
| 7 | 球 | A182F304 | A182F304 | A182F304 | A182F304 |
| 適用介質 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
| 適用溫度 | —29～425 | —29～550 | —29～200 | ||
注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；

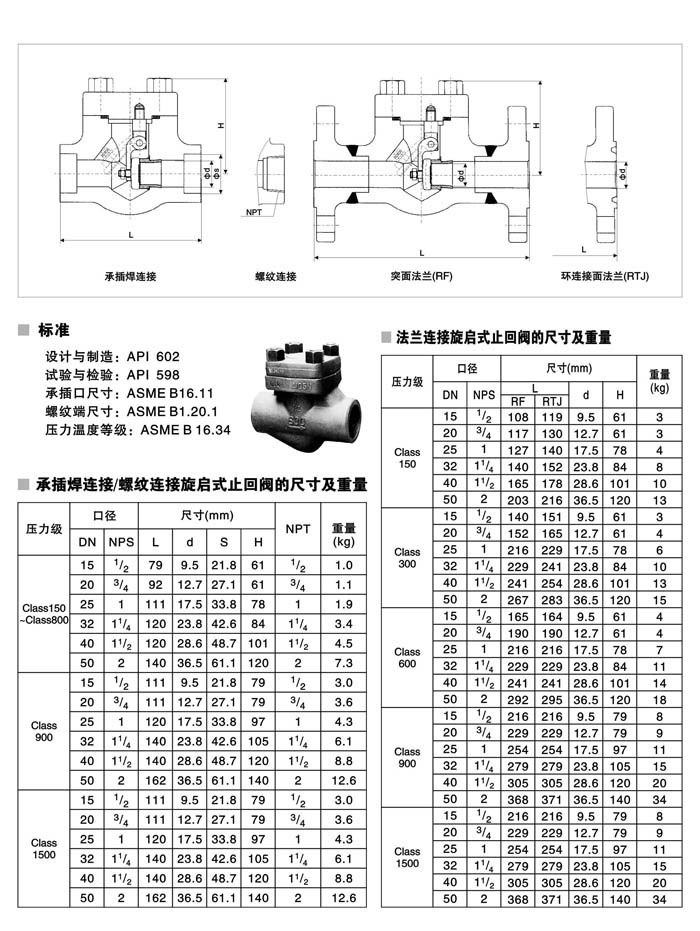

鍛鋼止回閥_(自密封,承插焊,法蘭)鍛鋼止回閥尺寸圖:
