防腐襯氟止回閥Q41F46
欄目：業界資訊 發布時間：2021-09-28
止回閥是一種依靠介質本自的流動而自動啟動、閉閥瓣用來阻止介質逆向流動的自動閥門。
防腐襯氟止回閥規格尺寸圖防腐襯氟止回閥Q41F46
止回閥是一種依靠介質本自的流動而自動啟動、閉閥瓣用來阻止介質逆向流動的自動閥門。

防腐襯氟止回閥規格尺寸圖
  產品名稱： 襯氟止回閥   產品型號： Q41F46
  驅動方式： 自動   連接形式： 法蘭
  結構形式： 升降式,旋啟式,浮球式   密封結構： 襯氟
  壓力范圍： 1.6MPa   公稱通徑： DN15-250
  常用材質： 鑄鋼,不銹鋼等   銘牌： 承質品牌

止回閥三種結構類型

1、旋啟式止回閥
主要型號有H44F46與H74F46單瓣旋啟式系列和H76F46型雙瓣旋啟式系列，它們的閥瓣都是圍繞座外的（銷）軸旋轉啟、閉，防止介質倒流。

H44F46和H74F46型止回閥的特點是：（銷）軸與閥瓣設計為一體，全部襯FEP的（銷）軸鑲嵌在閥體與閥蓋之間形成的特殊凹槽內，啟閉靈活，密封可靠，另外，H72F46和H76F46弄止回閥的特點是：除了閥體、閥瓣外，復位彈簧也全部包襯了耐腐蝕的氟塑料，設計合理的彈簧，使閥瓣在低壓區內也能產生足夠的密封比壓，保證密封的可靠性。
2、升降立式止回閥
主要型號有H40F46型，H42F46和H72F46升降立式止回閥，其中H40F46是一種新型結構，閥瓣為球型，它們共同特點是襯氟閥瓣沿閥體通路軸線做升降運動。
3、升降式止回閥
主要型號有H41F46直通升降式止回閥，其結構特點是襯氟閥瓣垂直于閥體進、出口軸線任升降運動。

防腐襯氟止回閥Q41F46設計規范

   遵循GB/T 13932，GB12235，GB12236，API6D標準。

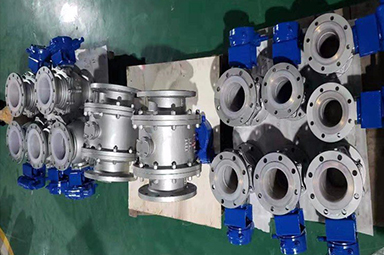

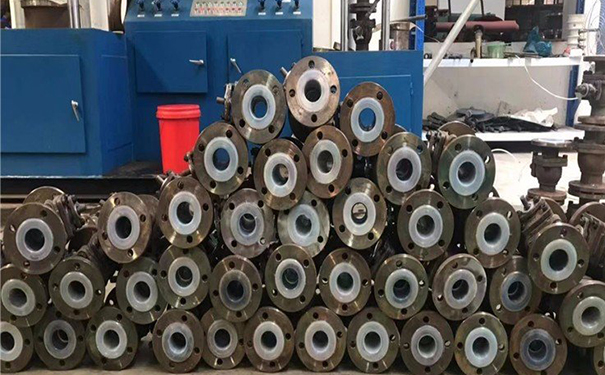

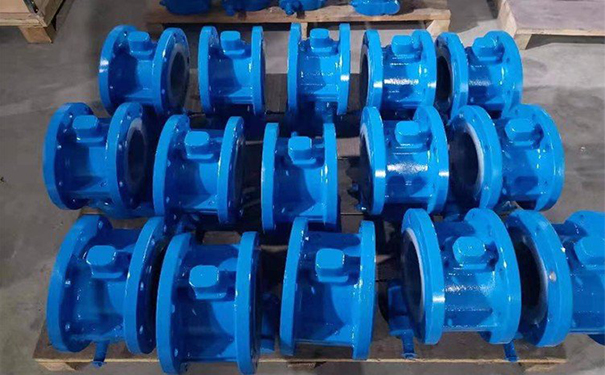

防腐襯氟止回閥Q41F46實物圖

防腐襯氟止回閥Q41F46實物圖防腐襯氟止回閥Q41F46實物圖

襯氟止回閥_(襯氟塑料,內襯四氟,襯F46)止回閥主要零部件的材料

序號 零件名稱 灰鑄鐵 鑄鋼 不銹耐酸鑄鋼 超低碳不銹耐酸鑄鋼
Z C P R PL RL
1 閥體/閥蓋 HT250 WCB CF8 CF8M CF3 CF3M
2 閥瓣/閥桿 35 1Cr13 1Cr18Ni9 1Cr18Ni12Mo2Ti 00Cr18Ni10 00Cr17Ni14Mo2
3 襯里/閥座 PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
4 緊固螺栓 WCB 1Cr17Ni2 1Cr18Ni9Ti
5 螺母 WCB 1Cr17Ni2 1Cr18Ni9Ti

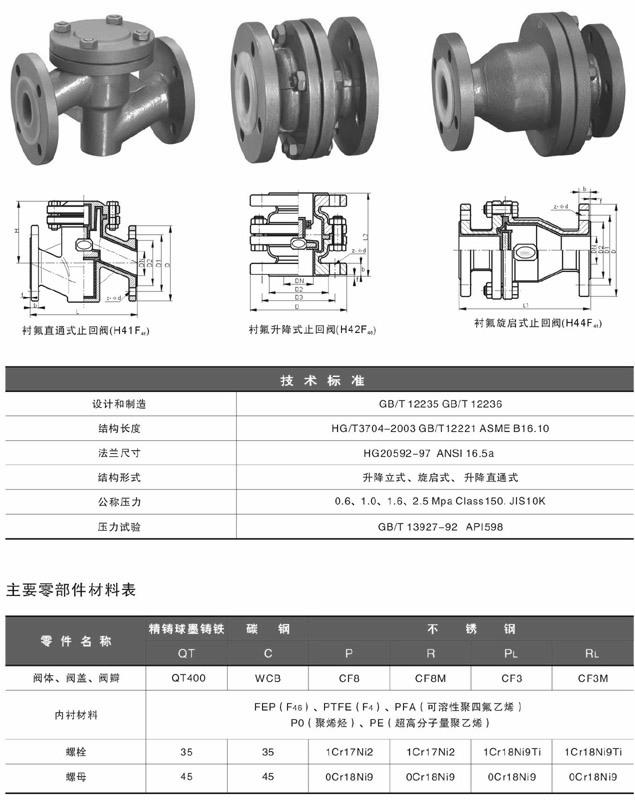

襯氟止回閥_(襯氟塑料,內襯四氟,襯F46)止回閥結構圖與尺寸表
