陶瓷球閥 Q41TC
欄目：公司動態 發布時間：2021-09-16
耐磨陶瓷球閥的球體、閥座及介質流過表面均采用陶瓷制造，特別適用在磨損比較苛刻的場合。

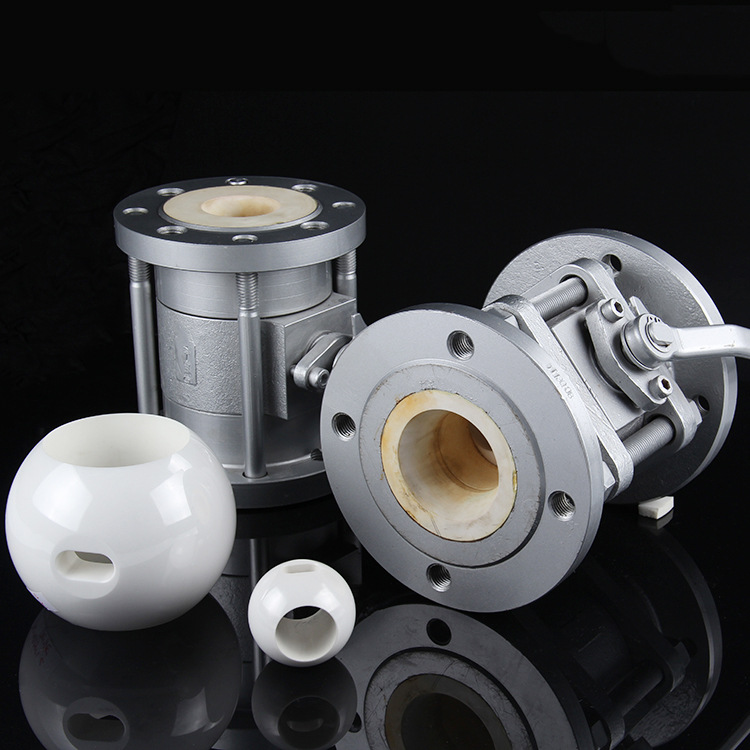

陶瓷球閥 Q41TC陶瓷球閥 Q41TC

1、陶瓷材料的化學穩定性和硬度極高（洛氏硬度HRC90），僅次于金剛石。因此，陶瓷球閥具有極高的耐磨損、耐腐蝕性能，且隔熱性好、熱膨脹小。

2、球體采用先進研磨設備及工藝制造，球圓度精度高，表面質量好，與閥座對研后，利用Zr02陶瓷的自滑潤性，可取得很好的密封性能。

3、陶瓷良好的耐磨性，讓本閥經久耐用，可靠性極高，使用壽命長，是鈦合金和蒙乃爾的2-4倍。

4、用于高硬度的顆粒介質，或有軟顆粒但又有腐蝕的介質中，本閥門具有無可比擬的絕對優勢。

陶瓷球閥尺寸/型號/耐腐/防腐
  產品名稱： 陶瓷球閥   產品型號： Q41TC
  驅動方式： 手動,電動,氣動   連接形式： 法蘭,螺紋
  結構形式： 固定式   密封結構： PTFE
  壓力范圍： 1.6MPa-4.0MPa   公稱通徑： DN15-300
  常用材質： 鑄鋼,不銹鋼等   銘牌： 承質品牌

陶瓷球閥 Q41TC特點及適用場所

閥體內部全襯陶瓷適合磨損苛刻的管路適用硬度顆粒及腐蝕介質耐用/性價比超高
適用場所:
化工行業等強腐蝕場合產品特點耐腐蝕、耐磨損和高硬度
使用壽命:
鈦合金閥和蒙乃爾閥的2-4倍

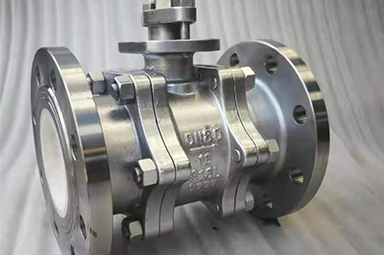

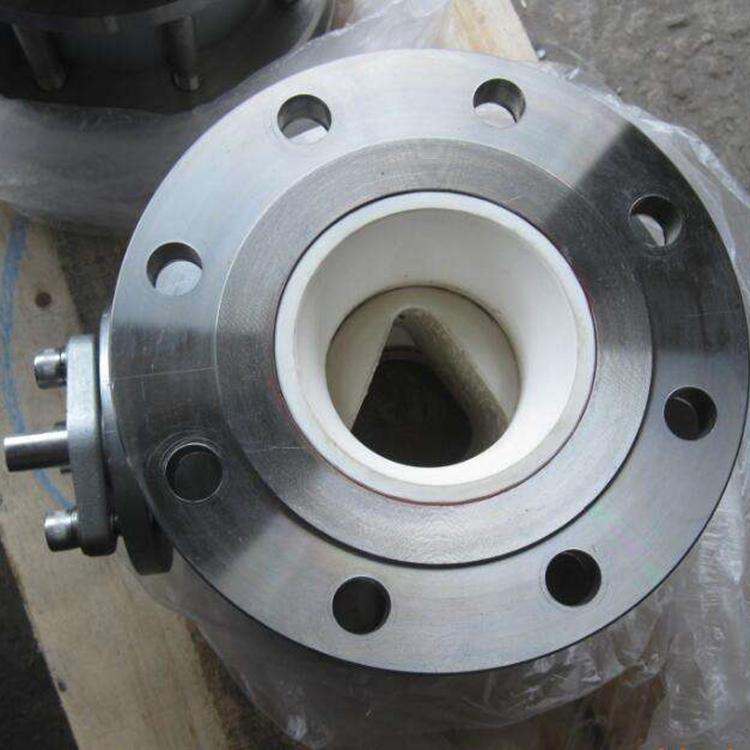

陶瓷球閥 Q41TC實物圖

陶瓷球閥 Q41TC實物圖陶瓷球閥 Q41TC實物圖

陶瓷球閥 耐磨陶瓷球閥 Q41TC材料表

閥體 閥桿 球體 閥座 填料 適用介質 適用溫度
WCB 2Cr13 復合陶瓷 復合陶瓷 PTFE 煤粉、煤渣、粉狀顆粒等腐蝕性介質 ≤200
CF8（304） 0Cr18Ni9（304）
CF8M（316） 0Cr17Ni12Mo2（316）
CF3M（316L） 00Cr17Ni14Mo2（316L）

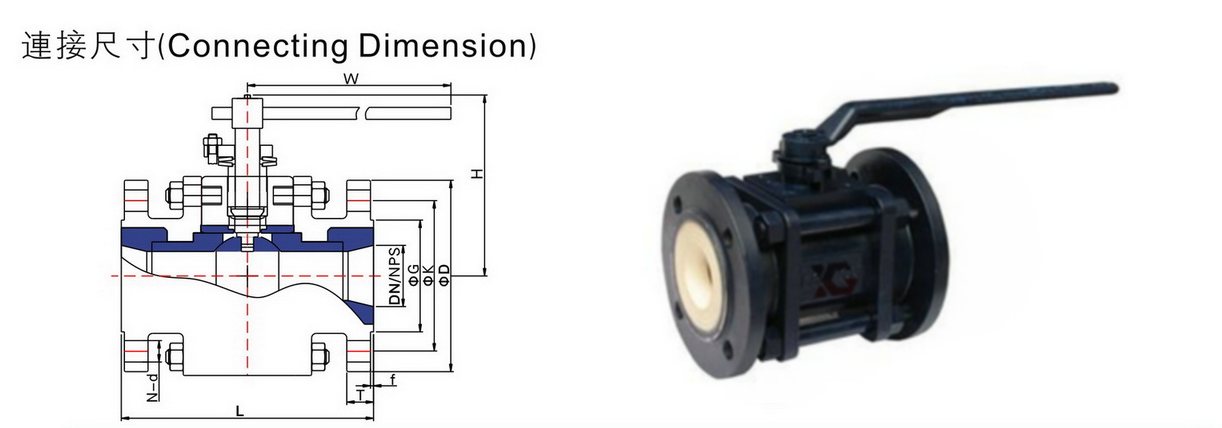

陶瓷球閥 耐磨陶瓷球閥 Q41TC結構圖與尺寸表

陶瓷球閥 耐磨陶瓷球閥 Q41TC結構圖與尺寸表



公稱壓力PN（MPa） 公稱通徑DN（mm） 尺寸
L D D1 D2 D6 b f f6 Z-Фd W ФW H H1
1.6 15 130 95 65 45 - 14 2 - 4-14 140 - 85 -
20 140 105 75 55 - 14 2 - 4-14 140 - 90 -
25 150 115 85 65 - 14 2 - 4-14 150 - 99 -
32 165 135 100 78 - 16 2 - 4-18 180 - 105 -
40 180 145 110 85 - 16 3 - 4-18 200 - 126 -
50 200 160 125 100 - 16 3 - 4-18 250 - 140 -
65 220 180 145 120 - 18 3 - 4-18 300 - 165 -
80 250 195 160 135 - 20 3 - 8-18 350 - 178 -
100 280 215 180 155 - 20 3 - 8-18 500 305 230 380
125 320 245 210 185 - 22 3 - 8-18 800 305 280 405
150 360 280 240 210 - 24 3 - 8-23 800 305 310 460
200 400 335 295 265 - 26 3 - 12-23 1000 305 350 550
2.5 15 130 95 65 45 - 16 2 - 4-14 140 - 85 -
20 140 105 75 55 - 16 2 - 4-14 140 - 90 -
25 150 115 85 65 - 16 2 - 4-14 150 - 99 -
32 165 135 100 78 - 18 2 - 4-18 180 - 105 -
40 180 145 110 85 - 18 3 - 4-18 200 - 126 -
50 200 160 125 100 - 20 3 - 4-18 250 - 140 -
65 220 180 145 120 - 22 3 - 8-18 300 - 165 -
80 250 195 160 135 - 22 3 - 8-18 350 - 178 -
100 320 230 190 160 - 24 3 - 8-23 500 305 230 380
125 400 270 220 188 - 28 3 - 8-25 800 305 280 405
150 400 300 250 218 - 30 3 - 8-25 800 305 310 460
200 550 360 310 278 - 34 3 - 12-25 1000 305 350 550
4.0 15 130 95 65 45 40 16 2 - 4-14 140 - 85 -
20 140 105 75 55 51 16 2 4 4-14 140 - 90 -
25 150 115 85 67 58 16 2 4 4-14 150 - 99 -
32 180 135 100 78 66 18 2 4 4-18 180 - 105 -
40 200 145 110 85 76 18 3 4 4-18 200 - 126 -
50 220 160 125 100 88 20 3 4 4-18 250 - 142 -
65 250 180 145 120 110 22 3 4 8-18 300 - 165 -
80 280 195 160 135 121 22 3 4 8-18 350 - 178 330
100 320 230 190 160 150 24 3 4.5 8-23 500 305 230 380
125 400 270 220 188 176 28 3 4.5 8-25 800 305 280 420
150 400 300 250 218 204 30 3 4.5 8-25 800 305 310 480
200 550 375 320 282 260 38 3 4.5 12-30 1000 400 350 560

聲明：【陶瓷球閥 Q41TC】規格型號、結構尺寸由上海承質閥門制造有限公司提供，如何選擇適用的陶瓷球閥 Q41TC產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
