氣源球閥 QG.QY1
欄目：公司動態 發布時間：2021-09-13
氣源球閥是自動控制系統中的重要組成部分。該系列不銹鋼氣源球閥產品結構形式有直通、角通、三通、排氣、多位一通、多位二通切換等，廣泛適用于儀表、實驗室、試制車間、油煉廠
氣源球閥型號材質壓力氣源球閥 QG.QY1
氣源球閥是自動控制系統中的重要組成部分。該系列不銹鋼氣源球閥產品結構形式有直通、角通、三通、排氣、多位一通、多位二通切換等，廣泛適用于儀表、實驗室、試制車間、油煉廠。液壓和氣壓管道，營業充氣，測量?jī)x器的關閉和排氣，控制盤中等真空系統，高純化裝置，高壓系統，氣體分析、試驗設備、糧食加工、試驗站及其它一切相適應的設備和場所。

氣源球閥型號材質壓力
  產品名稱： 氣源球閥   產品型號： QG.QY1
  驅動方式： 手動   連接形式： 卡套式
  結構形式： 固定球   密封結構： 軟密封
  壓力范圍： 1.6MPa-16MPa   公稱通徑： DN4-DN50
  常用材質： 不銹鋼等   銘牌： 承質品牌

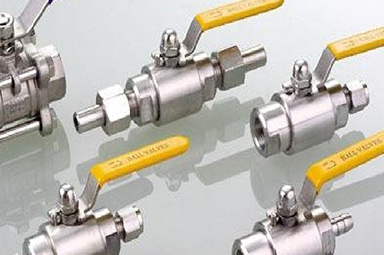

氣源球閥,不銹鋼氣源球閥,卡套式氣源球閥實物圖

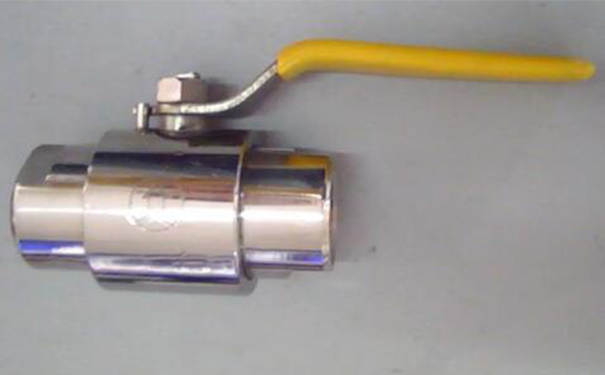

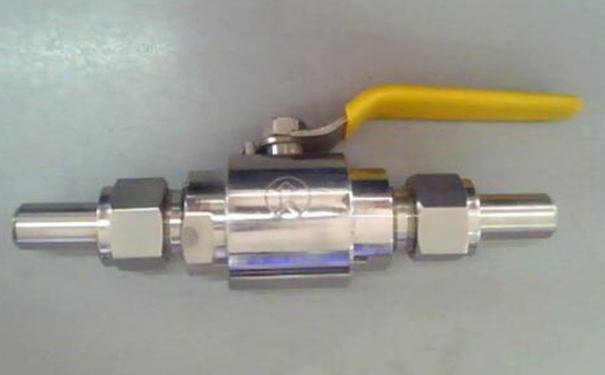

氣源球閥,不銹鋼氣源球閥,卡套式氣源球閥實物圖氣源球閥,不銹鋼氣源球閥,卡套式氣源球閥實物圖氣源球閥,不銹鋼氣源球閥,卡套式氣源球閥實物圖

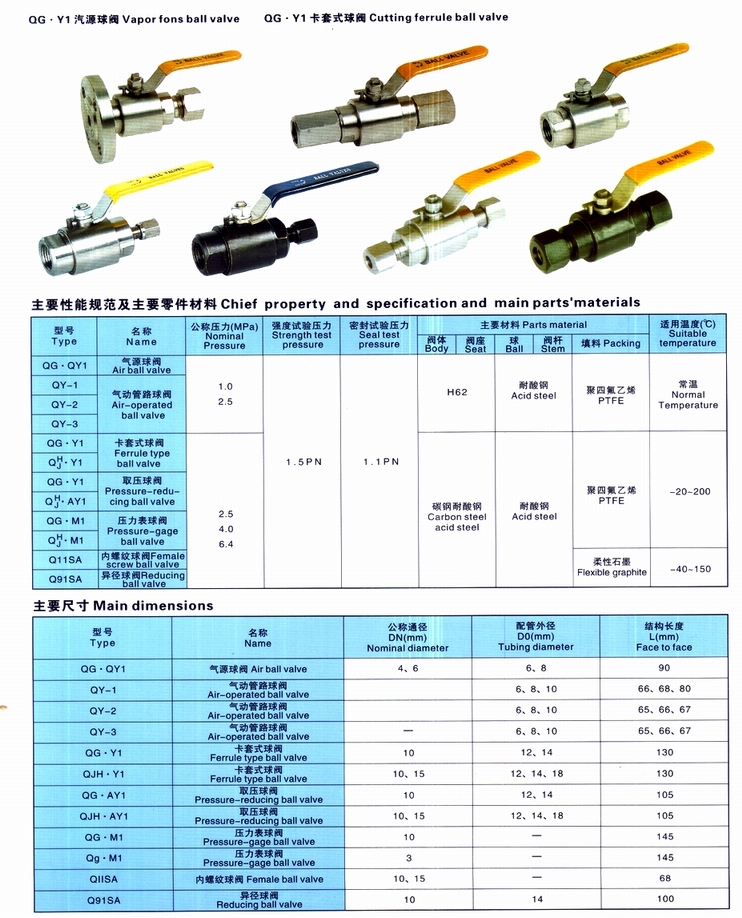

氣源球閥,不銹鋼氣源球閥,卡套式氣源球閥性能參數及材料表

型號 名稱 公稱壓力(MPa) 強度試
驗壓力		 密封試
驗壓力		 主要材料Parts material 適用溫度（） e
閥體 閥座 球 閥桿 填料
QG·Y1 氣源球閥 1.0
2.5		 1.5PN 1.1PN H62 耐酸鋼 聚四氟乙烯 常溫
QY-1 氣動管路球閥
QY-2
QY-3
QG·Y1 卡套式球閥 2.5
4.0
6.4		 碳鋼耐酸鋼 耐酸鋼 聚四氟乙烯 -20~200
QH J·Y1
QG·Y1 取壓球閥
QH J·AY1
QG·M1 壓力表球閥
QH J·M1
Q11SA 內螺紋球閥 柔性石墨 -40~150
Q91SA 異徑球閥

主要尺寸

型號 名稱 公稱通徑DN（mm） 配管通徑Do（mm） 結構長度L（mm）
QG·Y1 氣源球閥 1、6 6、8 90
QY-1 氣動管路球閥   6、8、10 66、68、80
QY-2 氣動管路球閥   6、8、10 65、66、67
QY-3 氣動管路球閥 - 6、8、10 65、66、67
QG·Y1 卡套式球閥 10 12、14 130
QH J·Y1 卡套式球閥 10、15 12、14、18 130
QG·Y1 取壓球閥 10 12、14 105
QH J·AY1 取壓球閥 10、15 12、14、18 105
QG·M1 壓力表球閥 10 - 145
QH J·M1 壓力表球閥 3 - 145
Q11SA 內螺紋球閥 10、15 - 68
Q91SA 異徑球閥 10 14 100

氣源球閥,不銹鋼氣源球閥,卡套式氣源球閥結構圖與尺寸表

氣源球閥,不銹鋼氣源球閥,卡套式氣源球閥結構圖與尺寸表

聲明：【氣源球閥 QG.QY1】規格型號、結構尺寸由上海承質閥門制造有限公司提供，如何選擇適用的氣源球閥 QG.QY1產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
