薄型球閥/對夾式薄型球閥 Q71F
欄目：公司動態 發布時間：2021-09-13
薄型球閥,對夾式薄型球閥是引進意大利技術進行國產化設計而發展出的新一代超短法蘭距球閥
薄型球閥/對夾式薄型球閥 Q71F薄型球閥/對夾式薄型球閥 Q71F
薄型球閥,對夾式薄型球閥是引進意大利技術進行國產化設計而發展出的新一代超短法蘭距球閥，球芯通道形狀有矩形、V形及O形。該系列產品具有結構緊湊、體積小、重量輕、安裝方便等特點，可廣泛應用在石油、化工、冶金、電站、輕工等領域，對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制。
薄型球閥/對夾式薄型球閥尺寸規格型號
  產品名稱： 薄型球閥   產品型號： Q71F
  驅動方式： 手動,電動,氣動   連接形式： 對夾式
  結構形式： 薄型   密封結構： 軟密封
  壓力范圍： 1.6MPa-6.4MPa   公稱通徑： DN15-150
  常用材質： 碳鋼,不銹鋼等   銘牌： 承質品牌

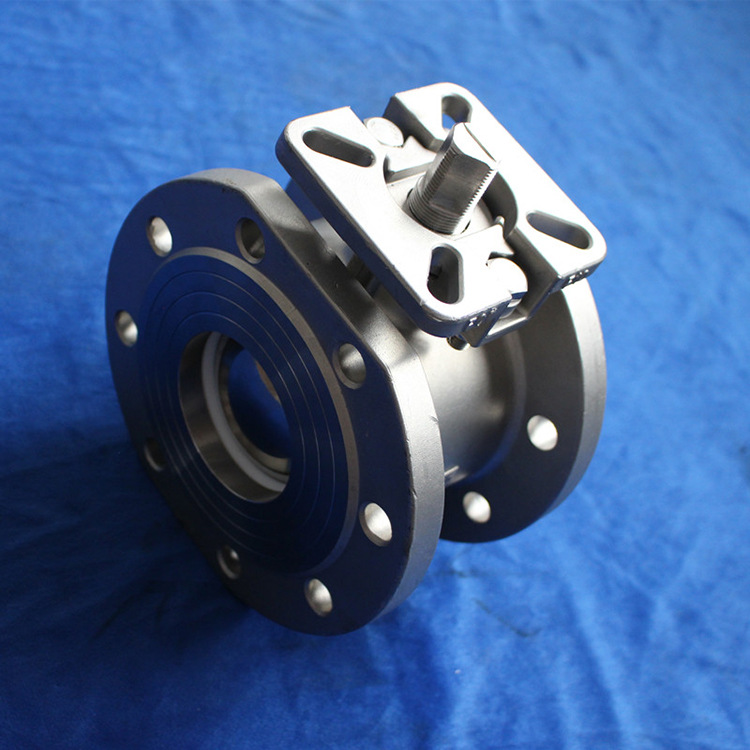

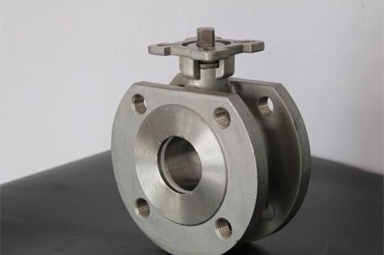

薄型球閥,對夾式薄型球閥實物圖

薄型球閥,對夾式薄型球閥實物圖薄型球閥,對夾式薄型球閥實物圖

薄型球閥,對夾式薄型球閥材料表

型號 Q71F-16C Q71F-25 Q71F-16P Q71F-25P Q71F-16R Q71F-25R
工作壓力（MPa） 1.6 2.5 1.6 2.5 1.6 2.5
適用溫度（） ≤150 ≤150
適用介質 無腐蝕性介質 腐蝕性介質
材料 閥體、密封瓶帽 WCB CF8 CF3
閥桿 2CR13 304SS 316SS
密封圈 PTFE
填料 PTFE

主要連接尺寸

口徑(in") 1/2 3/4 1 1 1 / 4 1 1 / 2 2 2 1 / 2 3 4 5 6 8
d 15 19 23.5 30 36 45 58 67 76 100 125 195
L 32 38.5 45 55 62 72 95 120 145 200 225 275
D 95 105 115 135 145 160 180 195 215 245 280 335
D1 65 75 85 100 110 125 145 160 180 210 240 295
D2 45 55 65 78 85 100 120 135 155 185 210 265
H 62 70 79 86 92 102 158 172 187 200 240 278
E 110 125 135 150 150 180 250 300 350 650 840 1000
b 14 14 16 16 18 20 22 24 24 26 26 28
z-d1 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-23 12-20
f 2 2 2 3 3 3 3 3 3 3 3 3

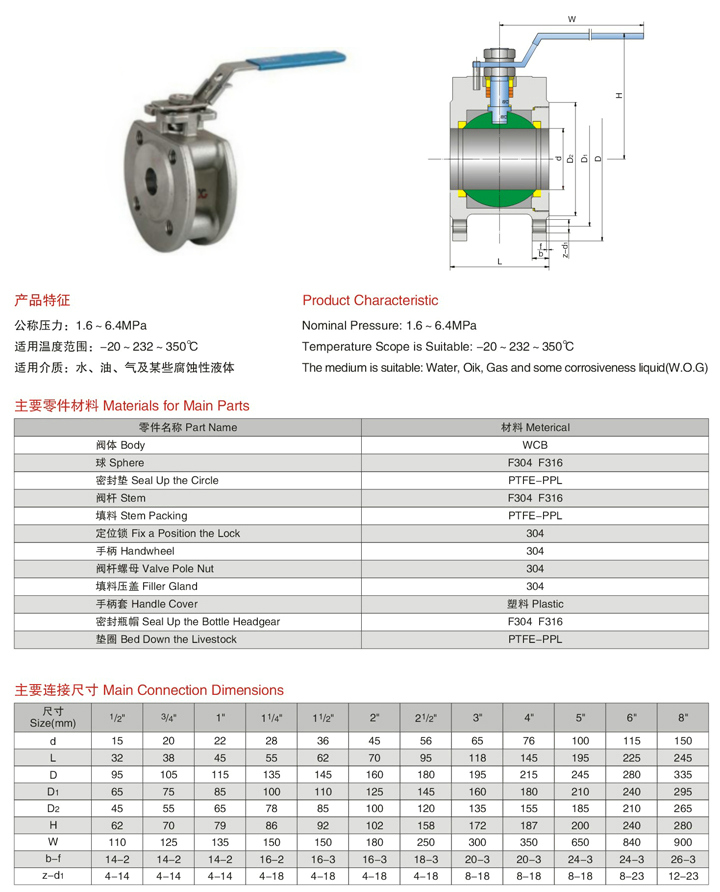

薄型球閥,對夾式薄型球閥結構圖與尺寸表

薄型球閥,對夾式薄型球閥結構圖與尺寸表

聲明：【薄型球閥/對夾式薄型球閥 Q71F】規格型號、結構尺寸由上海承質閥門制造有限公司提供，如何選擇適用的薄型球閥/對夾式薄型球閥 Q71F產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
