低溫球閥 DQ41F
欄目：公司動態 發布時間：2021-09-11
低溫球閥適用于的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同材質，可分別適用于不同的溫度和介質，最低工作溫度為-196

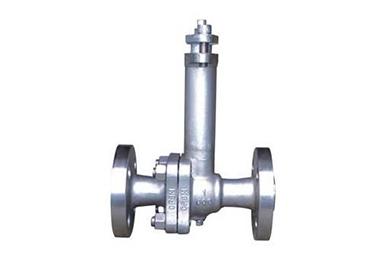

低溫球閥規格型號圖片低溫球閥,超低溫球閥實物圖片
低溫球閥分為低溫浮動球閥和低溫固定球閥兩類,對于溫度高于-50,一般不采用長頸結構,對于溫度低于-50的球閥,頸部長度T一般為250mm,或根據我公司的設計和計算確定.本產品主要用于輸出液態低溫介質如空分設備、LNG、乙希、液氧、液氫、液化天然氣、液化石油、二氧化碳低溫貯槽及槽車、變壓吸附制氧等裝置上。產品等。

低溫球閥規格型號圖片
  產品名稱： 低溫球閥   產品型號： DQ41F
  驅動方式： 手動,渦輪,電動,氣動   連接形式： 螺紋,焊接,法蘭
  結構形式： 直通式   密封結構： 軟密封
  壓力范圍： 1.6MPa-4.0MPa   公稱通徑： DN15-200
  常用材質： WCB,低溫鋼,不銹鋼等   銘牌： 承質品牌

低溫球閥,超低溫球閥工作原理

   低溫球閥適用于的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同材質，可分別適用于不同的溫度和介質，最低工作溫度為-196。低溫球閥的驅動方式為手動、蝸輪蝸桿傳動、氣動或電動。低溫球閥一般采用法蘭,焊接,螺紋連接。

低溫球閥,超低溫球閥結構特點：

1、本閥門為全通徑浮動球閥、結構緊湊、造型美觀、流阻系數小。
2、密封面采用氟塑料，密封副材料配對合理，使用壽命長。
3、球體與四氟閥座為緊密封結合，具備零泄漏功能，并能利用其塑性變形自動補償因磨損帶來的誤差，達到密封性能好，使用壽命長的目的。為了保證閥桿處的密封，在閥體上增設了填料函和壓蓋進行密封。
4、可選用各種配管法蘭標準及法蘭密封面型式，還可選用手動、蝸輪傳動、電動、氣動、液動等各種驅動方式，滿足用戶不同需求。

對低溫球閥的主要零部件作低溫處理并每批抽樣作低溫沖擊試驗，以保證閥門在低溫工況時不脆裂，經得起低溫介質沖擊。
對每臺閥門進行以下試驗：
1.常溫殼體強度試驗；
2.常溫低壓上密封試驗；
3.常溫低壓密封試驗；
4.低溫上密封氣密試驗（有上密封時）；
5.低溫氣密封試驗等，以確保整臺低溫閥門符合標準的規定；
6.對主要零部件作低溫處理并每批抽樣作低溫沖擊試驗，以保證閥門在低溫工況時不脆裂，經得起低溫介質沖擊；
7.低溫（深冷 ）閥門均按相應材料規范進行低溫處理和沖擊試驗
8.搞靜電功能更加強大，閥體與閥桿或內件與閥體間導通電阻小于1歐姆。

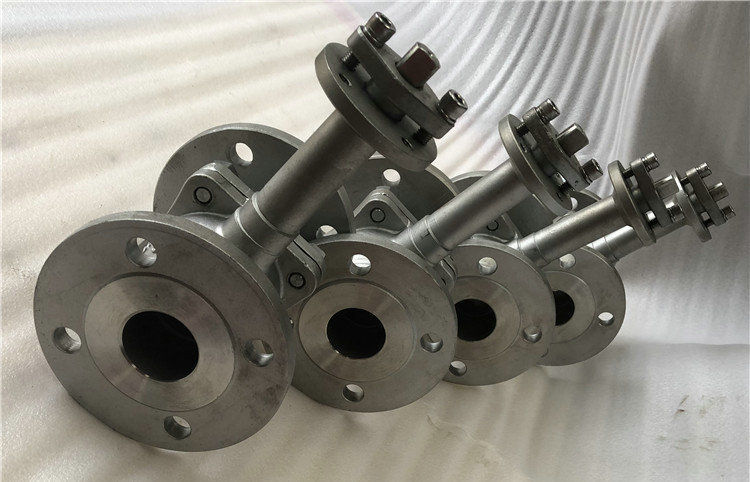

低溫球閥,超低溫球閥實物圖片

低溫球閥,超低溫球閥實物圖片

低溫球閥,超低溫球閥結構設計及加工制造的特點

低溫球閥分為低溫浮動球閥和低溫固定球閥兩類,對于溫度高于-50,一般不采用長頸結構,對于溫度低于-50的球閥,頸部長度T一般為250mm,或根 據我公司的設計和計算確定.低溫球閥主要用于輸出液態低溫介質如乙烯、液氧、液氫、液氮、液氨、液態丙烷、液化天然氣、液化石油產品等，不但易燃易爆，而且在升溫時要?dú)饣?，氣?時，體積膨脹數百倍。

低溫球閥,超低溫球閥材料選型

液化天然氣閥門的材料非常重要，材質不合格，會造成殼體及密封面的外漏或內漏；零部件的綜合機械性能、強度和鋼度滿足不了使用要求甚至斷裂。導致液化天然 氣介質泄漏引起爆炸。因此，在開發、設計、研制液化天然氣閥門的過程中，材質是首要關鍵的問題。閥體、閥蓋采用：LCB(-46)、 LC3(-101)、CF8（304）(-196).

低溫球閥,超低溫球閥低溫處理

我廠對所生產的低溫閥門經特殊的低溫處理，將粗加工的零件置于冷卻介質中數小時（2-6小時），以釋放應力，確保材料的低溫性能，保證精加工尺寸，以防閥門在低溫工況時，因溫度變化造成變形而導致的泄漏。

低溫球閥,超低溫球閥技術規范

設計依據 GB
設計標準 GB12237-89
結構長度 GB12221-89
連接法蘭 GB/T 9113-2000 JB/T79-94
試驗和檢驗 JB/T 9092-99

低溫球閥,超低溫球閥材料表

序號 零件名稱 AS to ASTM SS to ASTM
Type A352 LCB Type A352 LC3 Type F304(L) Type F304(L)
1-2 閥體/閥蓋 Type A352 LCB Type A352 LC3 A182 F304(L) A182 F304(L)
3 等長雙頭螺栓 A193L7+鍍鎘 A193 3 B8 A193 B8 A193 B8M
4 螺母 A193L7+鍍鎘 A194 8 A194 8 A194 8M
5,8 密封圈、墊片 RTFE+Cu粉/尼龍1010/PPL
6 球體 A182 F304 A182 F304（L） A182 F304(L) A182 F316(L)
7 閥桿 A182 F304 A182 F304（L） A182 F304(L) A182 F316(L)
9,10 止推片、填料 RTFE+Cu粉/尼龍1010/PPL,碳素纖維
11 壓蓋 A105N A351 CF8
12 定位片 A182 F321
13 扁螺母 A194 4+鍍鎘 A194 8 A194 8 A194 8
14 手柄 A193 L7+鍍鎘 A193 B8 A193 B8 A193 B8
15 圓柱銷 Q235A
適用溫度 ≥-40°C ≥-101°C ≥-196°C

低溫球閥,超低溫球閥主要構件材料

閥體

0Cr18Ni9

球體

0Cr18Ni9

閥桿

0Cr18Ni9

填料、密封圈

PTFE

低溫球閥,超低溫球閥尺寸表

產品型號

DQ41F-40P 低溫球閥

產品代號

通徑
DN(mm)

尺 寸

L

H

D

D1

D2

D6

Z-d

b

D0

DQ41F

15

130

180

95

65

45

40

4-14

16

140

DQ41F

20

150

220

105

75

55

51

4-14

16

160

DQ41F

25

160

230

115

85

65

58

4-14

16

180

DQ41F

32

180

310

135

100

78

66

4-18

18

200

DQ41F

40

200

320

145

110

85

76

4-18

18

200

DQ41F

50

230

400

160

125

100

88

4-18

20

250

DQ41F

65

290

420

180

145

120

110

8-18

22

320

DQ41F

80

310

500

195

160

135

121

8-18

22

320

DQ41F

100

350

520

230

190

160

150

8-23

24

360

DQ41F

125

400

600

270

220

188

176

8-25

28

500

DQ41F

150

480

620

300

250

218

204

8-25

30

700

DQ41F

200

600

720

375

320

282

260

12-30

38

900

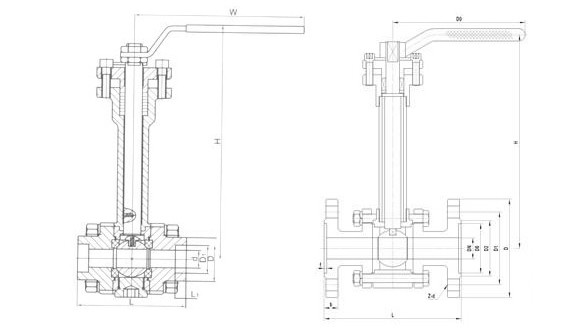

低溫球閥,超低溫球閥結構圖

低溫球閥,超低溫球閥結構圖

聲明：【低溫球閥 DQ41F】規格型號、結構尺寸由上海承質閥門制造有限公司提供，如何選擇適用的低溫球閥 DQ41F產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
