L型三通球閥 Q44F
欄目：公司動態 發布時間：2021-09-11
L型三通球閥,Q44FL型三通球閥L型主要連接相互正交的兩條管道，不能同時保持第三條管道的相互連通，只起分配作用。
L型三通球閥選型尺寸圖片L型三通球閥 Q44F
L型三通球閥,Q44FL型三通球閥L型主要連接相互正交的兩條管道，不能同時保持第三條管道的相互連通，只起分配作用。產品特點：
（1）、三通球閥在結構上采用一體化結構，4面閥座的密封型式，法蘭聯接少，可靠性高，設計實現了輕量化。（2）、三通球芯分T型和L型，使用壽命長，流通能力大，阻力小。
（3）、球閥按作用式分單作用和雙作用兩種型式，單作用式的特點是一旦動力源發生故障時，球閥將處于控制系統要求的狀態。
L型三通球閥選型尺寸圖片
產品名稱： L型三通球閥   產品型號： Q44F
  驅動方式： 手動,電動,氣動   連接形式： 法蘭,螺紋
  結構形式： L型   密封結構： 軟密封,硬密封
  壓力范圍： 1.6MPa-6.4MPa   公稱通徑： DN15-300
  常用材質： 鑄鋼,不銹鋼等   銘牌： 承質品牌

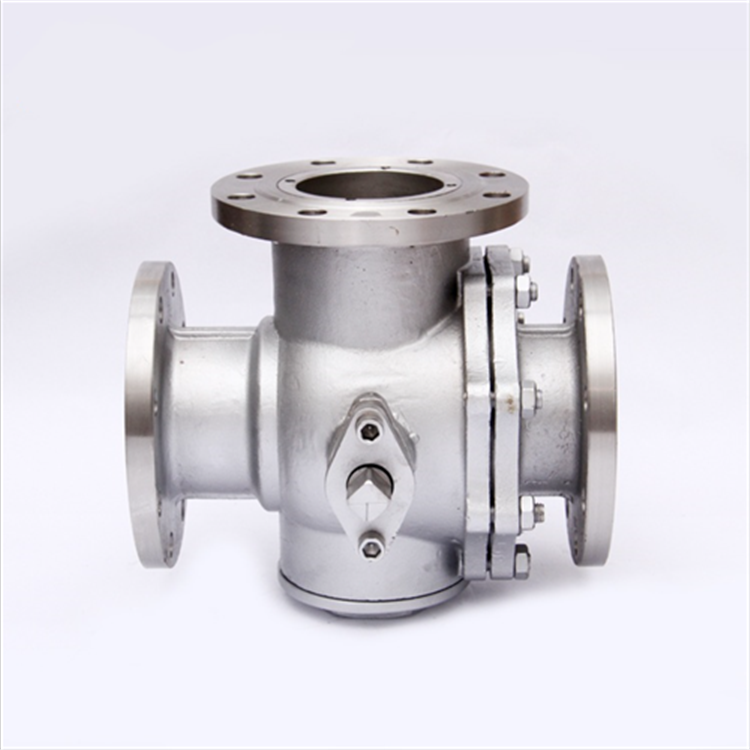

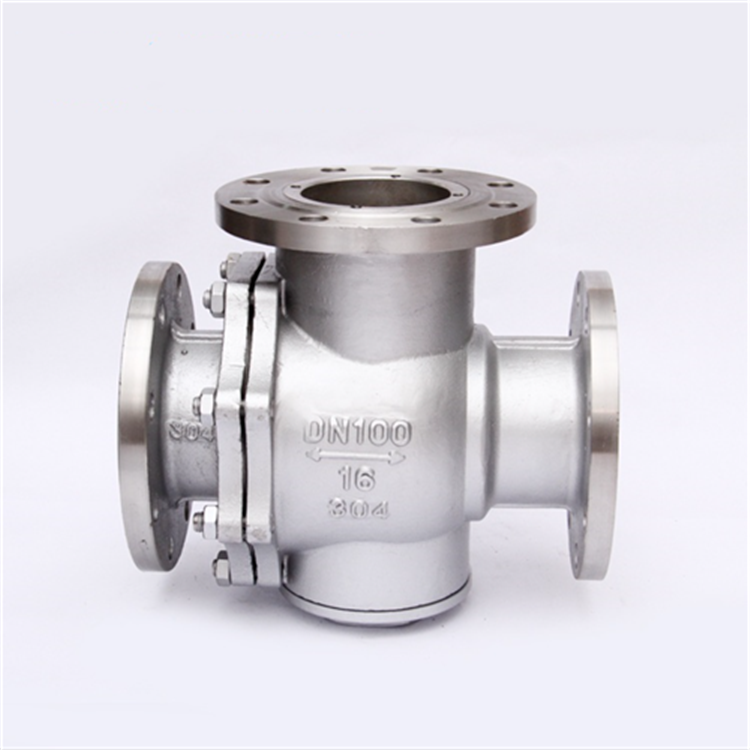

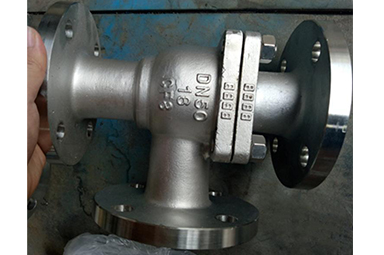

L型三通球閥實物圖片

L型三通球閥 Q44FL型三通球閥 Q44F

L型三通球閥實物參數

型號

Q44F-16C

Q44F-25C

Q44F-40C

Q44F-16P

Q44F-25P

Q44F-40P

工作壓力（）

1.6

2.5

4.0

1.6

2.5

4.0

適用溫度（）

≤150

適用介質

水、蒸汽、油品等

弱腐蝕性介質

材料

閥體

碳素鋼鑄件

鉻鎳鈦不銹鋼鑄件

球體、閥桿

2Cr13

鉻鎳鈦不銹鋼

密封圈

增強聚四氟乙烯

填料

聚四氟乙烯

L型三通球閥實物性能

公稱壓力
PN(MPa)

試驗壓力

殼體

高壓液密封

低壓液密封

1.6

2.4

1.76

0.6

2.5

3.75

2.75

4.0

6.0

4.4

CLASS150

3.0

2.2

適用工況

適用介質

水、油品、氣等非腐蝕介質和酸堿腐蝕介質

適用溫度

-28～350

應用規范

連接法蘭

JB79-59 GB9113、
HG20592-97、 ANSI B16.5

檢驗試驗

JB/T 9092-99 、API598

L型三通球閥材料表

零件名稱

材質

GB

ASTM

閥體、閥蓋

WCB

A216-WCB

密封圈

PTFE、對位聚苯

PTFE、對位聚苯

球體

1Cr18Ni9Ti

SS 304

閥座、閥桿

2Cr13

A246-416

雙頭螺栓

35CrMoA

A193-B7

L型國標連接尺寸和外形 PN1.6MPa

型號

公稱通徑
DN(mm)

尺寸

L

L2

D

D1

D2

b

f

Z-d

H

W

Q44F-16C
　　 　(P)
　　 　(R)

15

150

72

95

65

45

14

2

4-14

95

130

20

160

80

105

75

55

14

2

4-14

110

130

25

180

90

115

85

65

14

2

4-18

120

140

32

200

100

135

100

78

16

2

4-18

144

180

40

220

110

145

110

85

16

3

4-18

152

220

50

240

120

160

125

100

16

3

4-23

182

220

65

260

130

180

145

120

16

3

4-18

193

240

80

280

140

195

160

135

20

3

8-18

217

270

100

320

160

215

180

155

20

3

8-18

245

350

125

380

190

245

210

185

22

3

8-18

282

500

150

440

220

280

240

210

24

3

8-23

319

600

200

550

260

335

295

265

26

3

12-23

380

1000

250

670

310

405

355

320

30

3

12-25

460

1400

300

720

370

460

410

375

30

3

12-25

520

1800

L型美標連接尺寸和外形 150Lb

公稱通徑 DN

尺寸

(in)

(mm)

L

D

D1

D2

b

f

Z-φd

H

LO

1/2

15

140

89

60.5

35

10

1.6

4-φ15

55

130

3/4

20

165

98

70

43

11

1.6

4-φ15

55

130

1

25

165

108

79.5

51

12

1.6

4-φ15

70

140

11/4

32

220

117

79

64

13

1.6

4-φ15

75

180

11/2

40

250

127

98.5

73

15

1.6

4-φ15

90

220

21/2

50

260

152

120.5

92

16

1.6

4-φ19

104

260

2

65

320

178

139.5

105

18

1.6

4-φ19

153

350

3

80

320

190

152.5

127

19

1.6

4-φ19

187

400

4

100

370

229

190.5

157

24

1.6

8-φ19

206

500

5

125

510

254

216

186

24

1.6

8-φ22

252

600

6

150

510

279

241.5

216

26

1.6

8-φ22

244

1000

8

200

580

373

298.5

270

29

1.6

8-φ22

283

1300

10

250

670

406

362

324

31

1.6

12-φ25

345

1600

12

300

720

483

432

381

32

1.6

12-φ25

420

2100

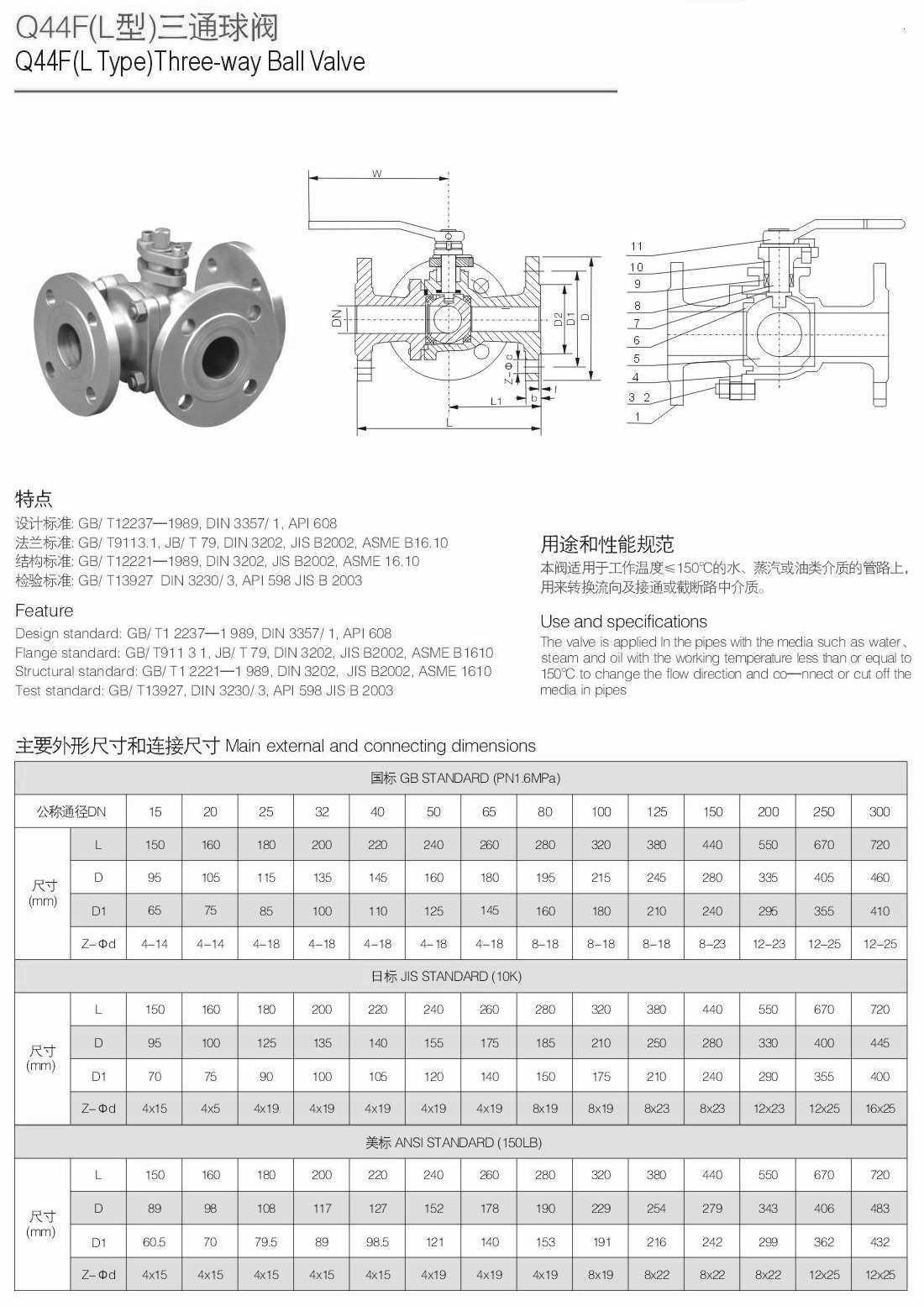

L型三通球閥結構圖與尺寸表

購買本公司L型三通球閥請按以下指示進行安裝：

（1）取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗清潔。

（2）安裝前應按規定的信號（電動或氣動）進行整機測試（防止因運輸產生振動影響使用性能），合格后方可上線安裝（接線按電動執行機構線路圖）。

（3）準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質（這些物質可能會損壞閥座和球）。

（4）在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。

（5）本類閥應安裝在管道的水平方向或垂直方向。

（6）安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。

（7）與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。

聲明：【L型三通球閥 Q44F】規格型號、結構尺寸由上海承質閥門制造有限公司提供，如何選擇適用的L型三通球閥 Q44F產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
