電動通風蝶閥型號D941W說明書
欄目:公司動態 發布時間:2021-08-31
電動通風調節蝶閥(也稱電動風量調節蝶閥)是采用電子式電動執行機構和蝶閥調節機構組成,執行機構內有伺服系弘,無須另配伺服放大器
電動通風蝶閥型號D941W
產品名稱: 電動通風蝶閥   產品型號: D941W
  驅動方式: 手動,渦輪,電動,氣動   連接形式: 法蘭
  結構形式: 中線,偏心   密封結構: 硬密封
  壓力范圍: 0.4MPa-0.6MPa   公稱通徑: DN200-3000
  常用材質: 鑄鐵,WCB等   銘牌: 承質品牌
電動通風蝶閥型號D941W說明書

電動通風調節蝶閥(也稱電動風量調節蝶閥)是采用電子式電動執行機構和蝶閥調節機構組成,執行機構內有伺服系弘,無須另配伺服放大器,輸入控制信號(4~20mADC或1~5VDC)及單相電源即可控制運轉。電動通風調節蝶閥具有結構簡單,流通能力大,調節精度高等特點。執行機構可根據用戶要求配置UNIC、PSQ、HQ、CH等型號電子式電執行機構。

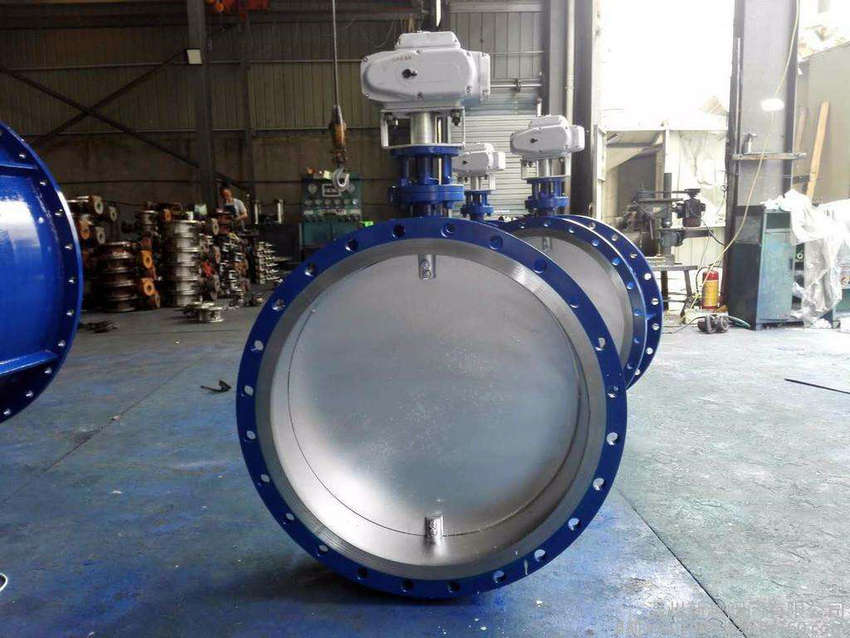

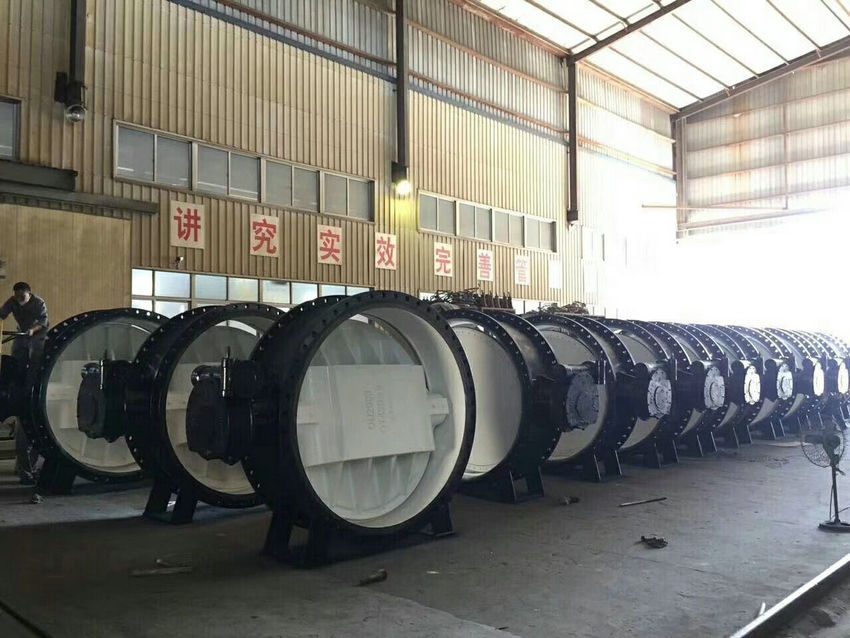

電動通風蝶閥,D941W電動通風蝶閥實物圖片
電動通風蝶閥,D941W電動通風蝶閥實物圖片1電動通風蝶閥,D941W電動通風蝶閥實物圖片2

主要技術參數

公稱壓力 0.6MPa 介質溫度 -30~350
強度試驗 0.1MPa 適用介質 冷熱風,煙氣
介質流速 25m/s 泄漏率 2%

 主要零件材料

零件名稱 材料
閥體 Q235A,16猛鋼、不銹鋼
蝶板 Q235A、16猛鋼、不銹鋼
密封圈 Q235A、16猛鋼、不銹鋼
閥桿 2Cr13、不銹鋼
填料 柔性石墨

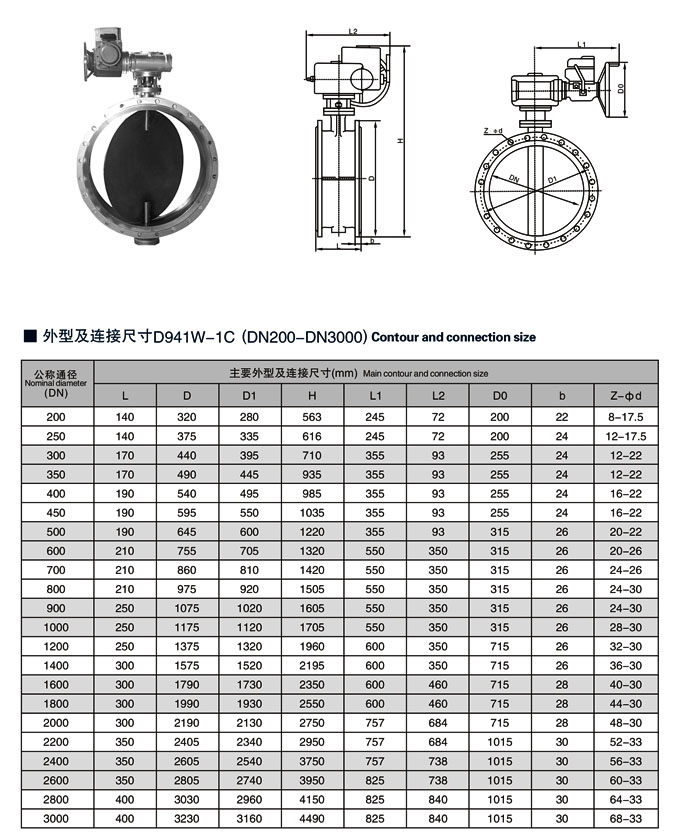

 電動通風蝶閥,D941W電動通風蝶閥相關尺寸圖:

電動通風蝶閥,D941W電動通風蝶閥相關尺寸圖

聲明:【電動通風蝶閥型號D941W】規格型號、結構尺寸由上海承質閥門制造有限公司提供,如何選擇適用的電動通風蝶閥型號D941W產品,使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門,我們將在最短的時間內為您解答!
