通風蝶閥規格參數型號D41W/D341W
欄目：公司動態 發布時間：2021-08-31
通風蝶閥采用優質鋼板焊接而成,結構簡單,重量輕,使用維修方便。非密封型,用來調節介質流量
通風蝶閥規格參數型號D41W/D341W
  產品名稱： 通風蝶閥   產品型號： D41W,D341W
  驅動方式： 手動,渦輪,電動,氣動   連接形式： 法蘭
  結構形式： 中線,偏心   密封結構： 硬密封
  壓力范圍： 0.4MPa-0.6MPa   公稱通徑： DN50-1200
  常用材質： 鑄鐵,WCB等   銘牌： 承質品牌

通風蝶閥規格參數型號D41W/D341W產品說明

通風蝶閥采用優質鋼板焊接而成,結構簡單,重量輕,使用維修方便。非密封型,用來調節介質流量，使用在冶金、礦山、水泥、化工、發電等行業的通風除塵、環境保護及采暖通風。

通風蝶閥主要技術參數
公稱通徑:100mm-3000mm;公稱壓力:0.1 MRa;適用溫度:小于等于300 ;適用介質:空氣、煤氣、煙氣等。
采用標準
制造標準:JB/T8692-98;法蘭連接尺寸:G8/T9113-2000;結構長度:GB/T12221一89;檢驗標準:GR/T 13927-92
主要零部件材料
閥體:Q235-A;蝶板:Q235-A;閥桿:不銹鋼；填料:柔性石墨
通風蝶閥規格參數型號D41W/D341W實物圖
通風蝶閥規格參數型號D41W/D341W

 主要技術參數

公稱壓力 0.6MPa 介質溫度 -30～350
強度試驗 0.1MPa 適用介質 冷熱風，煙氣
介質流速 25m/s 泄漏率 2％

主要零件材料

零件名稱 材料
閥體 Q235A,16猛鋼、不銹鋼
蝶板 Q235A、16猛鋼、不銹鋼
密封圈 Q235A、16猛鋼、不銹鋼
閥桿 2Cr13、不銹鋼
填料 柔性石墨

主要連接尺寸

公稱通徑 DN(mm) L H Ho 0．05-0.1MPa 0．25MPa 0．6MPa
D Dr D2 n-d D D1 D2 n-d D D1 D2 n-d
100 127 105 486 210 170 144 4-18 210 170 144 4-19 210 170 144 4-19
125 140 120 516 240 200 174 8-18 240 200 174 8-19 240 200 174 8-19
150 140 132 541 265 225 199 8-18 265 225 199 8-19 265 225 199 8-19
200 152 160 779 320 280 254 8-18 320 280 254 8-19 320 280 254 8-19
250 165 187 836 375 335 309 12-18 375 335 309 12-19 375 335 309 12-19
300 178 220 901 440 395 363 12-22 440 395 363 12-23 440 395 363 12-23
350 190 245 954 490 445 413 12-22 490 445 413 12-23 490 445 413 12-23
400 218 270 1003 540 495 463 16-22 540 495 463 16-23 540 495 463 16-23
450 222 297 1058 595 550 518 16-22 595 550 518 16-23 595 550 518 16-23
500 229 322 1111 645 600 568 20-22 645 600 568 20-23 645 600 568 20-23
600 267 377 1233 755 705 667 20-26 755 705 667 20-26 755 705 667 20-26
700 292 430 1338 860 810 772 24-26 860 810 772 24-26 860 810 772 24-26
800 318 487 1452 975 920 878 24-30 975 920 878 24-30 975 920 878 24-31
900 330 537 1588 1075 1020 978 24-30 1075 1020 978 24-30 1075 1020 978 24-31
1000 410 587 1689 1175 1120 1078 28-30 1175 1120 1078 28-30 1175 1120 1078 28-31
1200 470 702 1938 1375 1320 1280 32-30 1375 1320 1280 32-30 1405 1340 1295 32-34
1400 530 895 2670 1575 1520 1480 36-30 1575 1520 1480 36-30 1630 1560 1510 36-37
1600 600 995 2810 1790 1730 1690 40-30 1790 1730 1690 40-30 1830 1760 1710 40-37
1800 670 1095 3020 1990 1930 1890 44-30 1990 1930 1890 44-30 2045 1970 1915 44-40
2000 760 1200 3220 2190 2130 2090 48-30 2190 2130 2090 48-33 2265 2180 2125 48-43
2200 800 1310 3430 2405 2340 2295 52-33 2405 2340 2295 52-33 2475 2390 2335 52-43
2400 850 1420 3650 2605 2540 2495 56-33 2605 2540 2495 56-33 2685 2600 2545 56-43
2600 900 1530 3920 2805 2740 2695 60-33 2805 2740 2695 60-33 2905 2810 2750 60-49
2800 950 1640 4140 3030 2960 2910 64-36 3030 2960 2910 64-36 3115 3020 2960 64-49
3000 1000 1760 4360 3230 3160 3110 68-36 3230 3160 3110 68-36 3315 3220 3160 68-49
3200 1100 1870 4620 3430 3360 3310 72-36 3430 3360 3310 72-36 3525 3430 3360 72-49
3400 1200 1980 4840 3630 3560 3510 76-36 3630 3560 3510 76-36 3735 3640 3560 76-49
3600 1200 2120 5060 3840 3770 3720 80-36 3840 3770 3720 80-36 3970 3860 3720 80-56
3800 1200 2230 5400 4045 3970 3920 80-39 4045 3970 3920 80-39 4180 4070 3970 80-62
4000 1300 2390 5620 4245 4170 4120 84-39 4245 4170 4120 84-39 4380 4270 4170 84-62

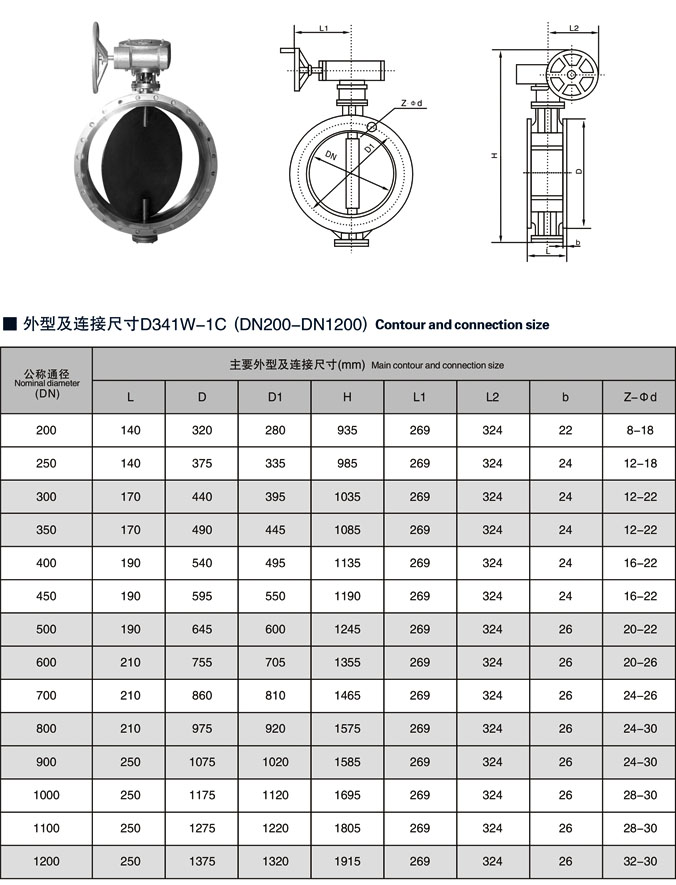

通風蝶閥相關尺寸圖:



聲明：【通風蝶閥規格參數型號D41W/D341W】規格型號、結構尺寸由上海承質閥門制造有限公司提供，如何選擇適用的通風蝶閥規格參數型號D41W/D341W產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
