Q641F-16P AT型氣動不銹鋼法蘭球閥工作原理
欄目:業界資訊 發布時間:2019-06-09
氣動不銹鋼法蘭球閥簡介: 【Q641F-16P氣動不銹鋼法蘭球閥】主要用于截?cái)嗷蚪油ü苈分械慕橘|(zhì),亦可用用于流體的調節與控制,和旋塞閥是同屬一個類型的閥門,只有它的關閉件是個球體,球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。 球閥在管路中主要用來做切斷、分配和改變介質的流動方向?!?41F-16P氣動不銹鋼法蘭球閥】是近年來被廣泛采用的一種新型閥門。在各種閥門中,球閥的流動阻力小,全徑球閥打開時,球體通道、閥體通道和連接管徑相等并成一直徑,介質幾乎可以毫無損失的流過,球閥旋轉90°即可全關全開,啟閉迅速。與相同規格的閘閥、截止閥比較、球閥體積小、重量輕,便于管道安裝。

氣動不銹鋼法蘭球閥簡介:

Q641F-16P氣動不銹鋼法蘭球閥】主要用于截?cái)嗷蚪油ü苈分械慕橘|(zhì),亦可用用于流體的調節與控制,和旋塞閥是同屬一個類型的閥門,只有它的關閉件是個球體,球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。 球閥在管路中主要用來做切斷、分配和改變介質的流動方向?!?strong>641F-16P氣動不銹鋼法蘭球閥】是近年來被廣泛采用的一種新型閥門。在各種閥門中,球閥的流動阻力小,全徑球閥打開時,球體通道、閥體通道和連接管徑相等并成一直徑,介質幾乎可以毫無損失的流過,球閥旋轉90°即可全關全開,啟閉迅速。與相同規格的閘閥、截止閥比較、球閥體積小、重量輕,便于管道安裝。

氣動不銹鋼法蘭球閥

氣動不銹鋼法蘭球閥產品用途及特點:

【Q641F-16P氣動不銹鋼球閥】氣動球閥廣泛適用于天然氣、油品、化工、冶金、造紙 電辦、礦業,印染、生物制藥,日用化工,食品飲料,水處理 及空氣處理等行業的流體自動控制或調節控制,密封可靠,結構 簡單,維修方便,密封面與球面常在閉合狀態,不易被介質沖蝕,在各個行業得到廣泛的應用?!綫641F-16P氣動不銹鋼球閥】只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力很小、直通的流道。通常認為球閥適宜直接做開閉使用,但近來的發展已將球閥設計成使它具有節流和控制流量之用?!綫641F-16P氣動不銹鋼球閥】的主要特點是本身結構緊湊,易于操作和維修,可分別適用于水、蒸汽、油品、液化氣、天然氣、煤氣、硝酸、醋酸、氧化性介質、尿素等多種介質。





1、流體阻力小,其阻力系數與同長度的管段相等。

2、防靜電功能:在球體、閥桿、閥體之間設置彈簧,能將開關過程產生的靜電導出。
3、閥座密封性能好,采用聚四氟乙烯等彈性材料制成的密封圈,結構易于密封,而且球閥的閥封能力隨著介質壓力的增高而增大。
4、操作方便,開閉迅速,從全開到全關只要旋轉90°,便于遠距離的控制。

5、維修方便,球閥結構簡單,密封圈一般都是活動的,拆卸更換都比較方便。

6、在全開或全閉時,球體和閥座的密封面與介質隔離,介質通過時,不會引起閥門密封面的侵蝕。

7、適用范圍廣,通徑從小到幾毫米,大到幾米,從高真空至高壓力都可應用。

氣動不銹鋼法蘭球閥氣動執行機構技術參數:

【Q641F-16P氣動不銹鋼球閥】采用新型系列GT型/AT型氣動執行器,有雙作用式和單作用式(彈簧復位),齒輪齒條傳動,安全可靠;大口徑閥門采用系列AW型氣動執行器拔叉式傳動,結構合理,輸出扭矩大,有雙作用式和單作用式。




根據不同控制和要求可選擇下列附件:
切斷型附件:?jiǎn)坞娍仉姶砰y、雙電控電磁閥、限位開關回訊器。
調節型附件:電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件:空氣過濾減壓器、氣源處理三聯件。
手動機構:HVSD手操機構
1、齒輪式雙活塞,輸出力矩大,體積小可在,頂部、底部安裝手動操作機構。
2、氣缸選用鋁金材料,重量輕、外形美觀,齒條式連接可調節開啟角度、額定流量
3、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
4、IS05211標準連接為產品的安裝更換提供了方便。
5、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。

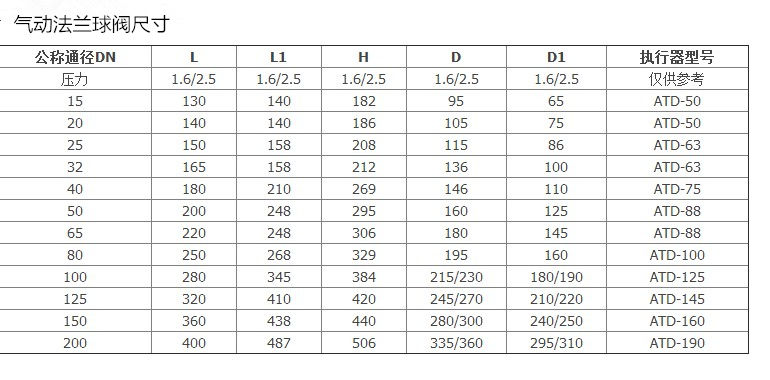

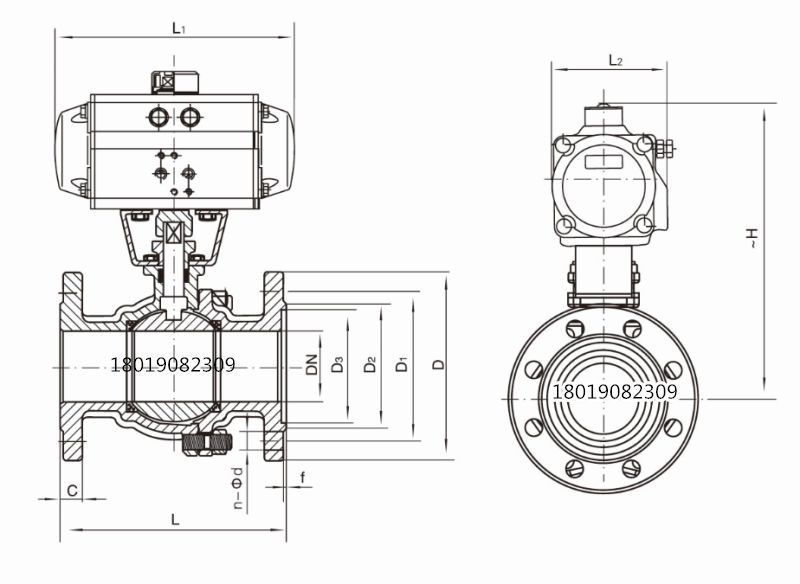

氣動不銹鋼法蘭球閥結構圖及尺寸:

氣動球閥

氣動球閥具體重量其他尺寸請咨詢公司銷售人員。

雙作用氣動法蘭球閥工作原理:

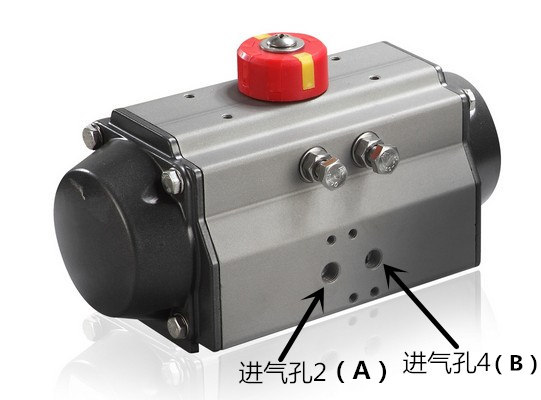

氣動執行器

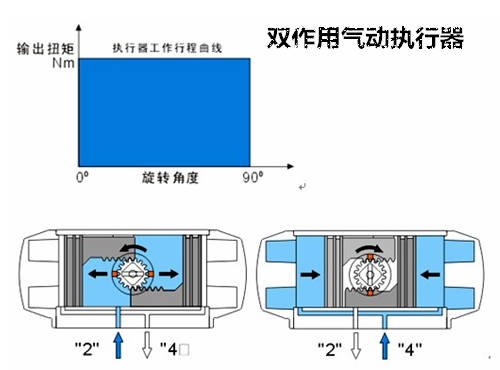

氣動執行器工作原理圖

氣動球閥打開:2口進氣、4口排氣,推動兩活塞分開向兩邊移動,輸出軸逆時針方向轉動

氣動球閥關閉:4口進氣、2口排氣,推動兩活塞向中心合攏,輸出軸順時針方向轉動

單作用氣動不銹鋼法蘭球閥工作原理:2孔進氣閥門打開,斷氣后閥門關閉

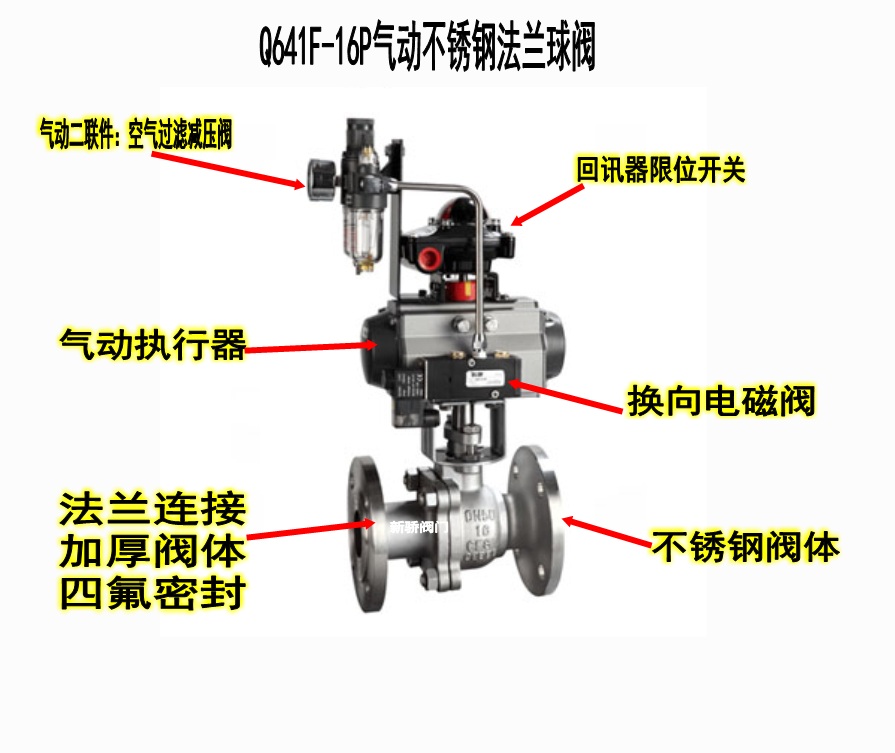

氣動法蘭球閥氣缸及其附件的作用:

氣動法蘭球閥的組成及各附件作用

氣動法蘭球閥主要由氣動執行器和法蘭球閥組成。法蘭球閥配備不同的氣動執行器和氣動附件可以實現不同的控制功能。

配備雙作用氣動執行器:A口進氣,球閥開啟,A口斷氣,球閥保持開啟狀態,B口進氣,球閥關閉,B口斷氣,球閥關閉。

配備單作用氣動執行器:A口進氣,球閥開啟,A口斷氣,球閥關閉。

配備電磁閥:二位三通電磁閥用在單作用氣動執行器,二位三通電磁閥一般是單電控的,通電,閥門打開,斷電,閥門關閉;二位五通電磁閥用在雙作用氣動執行器,二位五通電磁閥一般是雙電控的,具有記憶功能,線圈A通電,PA通氣,閥門打開,線圈A斷電,PA保持通氣,閥門保持打開,線圈B通電,PB通氣,閥門關閉,線圈B斷電,PB斷氣,閥門保持關閉。二位五通電磁閥也有單電控的,二位五通單電控電磁閥, 2位5通,P是進氣口,接氣源。A、B是出氣口,接在使用的地方。R、S是排氣口,接消聲器, A是常開口,就是一通氣就從A口出氣。通電或者手動控制是B口出氣。(電磁閥可提供防爆型)

配備氣動二聯件:包括空氣減壓閥過濾器、油霧器、對氣源穩定、清潔、運動部件起潤滑作用。

配備限位開關:也叫做回訊器,回信器,遠距離傳送閥門開和關位置信號(可提供防爆型)。

配備手輪機構:自動控制在不正常情況下可以手動操作閥門的啟閉。

電氣定位器:根據電流信號(4-20mA)的大小對閥門的介質流量調節控制(可提供防爆型)。
氣動定位器:根據氣壓信號(標準0.02-0.1MPa)的大小對閥門的介質流量調節控制。
電氣轉換器:將電流信號轉換成氣壓信號,與氣動定位器配套使用(可提供防爆型)。

氣動法蘭球閥實物展示:



Q641F-16P DN80氣動不銹鋼法蘭球閥帶空氣過濾減壓閥、限位開關、換向電磁閥





Q641F-16P DN100氣動不銹鋼法蘭球閥帶換向電磁閥



Q641F-16P DN25單作用氣動不銹鋼法蘭球閥 給氣開斷電氣關
