真空截止閥,真空隔離截止閥適用于工作溫度≤200和≤550，工作介質為水、蒸汽或空氣的管路上，作為啟閉裝置；尤其適用于火電廠汽機冷凝和真空負壓系統，起真空隔離密封作用。
真空隔離截止閥規格型號NKJ61H/NKJ41H
|
|
真空截止閥 |
|
NKJ61H,NKJ41H |
|
|
手動,電動 |
|
法蘭,焊接 |
|
|
截止 |
|
硬密封 |
|
|
1.6MPa-4.0MPa |
|
DN15-500 |
|
|
鑄鋼,不銹鋼等 |
|
承質品牌 |
真空截止閥,真空隔離截止閥結構特點
1、主體采用鑄鍛結構，具有平行雙密封副半強制雙向密封，密封面到位運動和楔形塊楔緊運動分步作用實現零泄漏。
2、密封面運動磨擦力小、啟閉輕便，而且密封面磨損有自動補償功能。
3、結構簡單、緊湊、檢修方便，使用壽命長。
4、閥蓋填料室設有真空密封結構，具有自脹壓緊作用，并且密封采用高強膨脹材料密封，使系統與大氣完全隔離，具有很好的系統氣密性。
5、本系列閥門連接形式分法蘭、焊接兩種，驅動方式有手動、電動兩種。
真空隔離截止閥NKJ61H,NKJ41H特點
1、產品按JB/T3595標準設計制造，滿足電站設備配套使用要求。
2、真空密封結構填料室，隔離真空可靠。
3、閥桿有良好的抗腐蝕性，抗擦傷和耐磨性。
4、膨脹系數大，氣密性能好，系統與大氣隔離可靠。

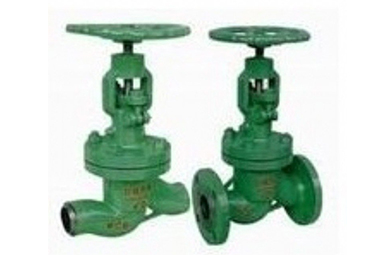

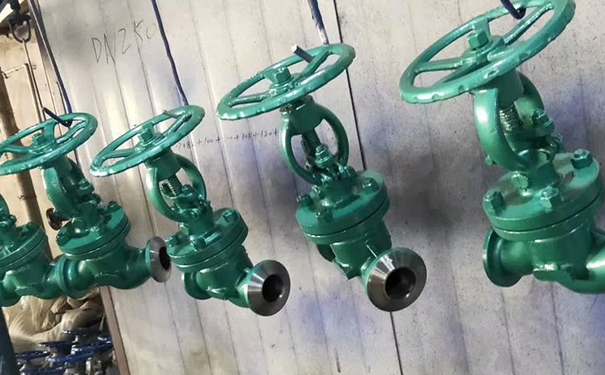

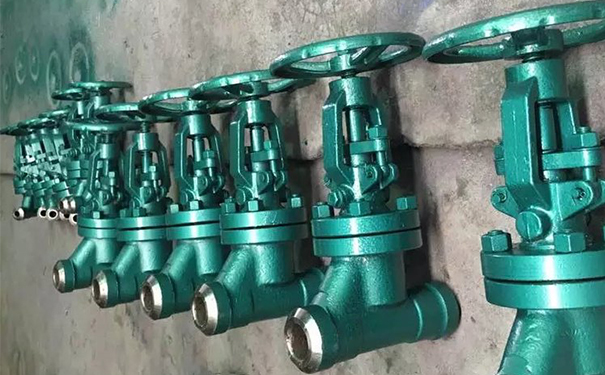

真空隔離截止閥NKJ61H,NKJ41H實物圖
真空截止閥,真空隔離截止閥產品標準
| 設計標準 | 結構長度 | 連接法蘭 | 試驗和檢驗 | 壓力-溫度 |
| JB/T3595 | GB/T15188.1 | JB/T79.1-94 | GB13927 JB/T9092 | GB/T3595 |
真空截止閥,真空隔離截止閥性能規范
| 公稱壓力 | 試驗壓力 | |||
| 殼體 | 密封（水） | 密封（氣） | 上密封 | |
| 1.0 | 1.5 | 1.1 | 0.6 | 1.1 |
| 1.6 | 2.4 | 1.8 | 1.8 | |
| 2.5 | 3.8 | 2.8 | 2.8 | |
| 4.0 | 6.0 | 4.4 | 4.4 | |
| 6.4 | 9.6 | 7.0 | 7.0 | |
| 10.0 | 15.0 | 11.0 | 11.0 | |
真空截止閥,真空隔離截止閥適用范圍
| 殼體材料 | 適用介質 | 適用溫度 |
| 碳素鋼（C） | 水、蒸汽、油品 | ≤425 |
| 鉻鉬鋼（I） | 水、蒸汽、油品 | ≤550 |
| 鉻鎳不銹鋼（P） | 硝酸類 | ≤200 |
| 鉻鎳鉬不銹鋼（R） | 醋酸類 | ≤200 |
真空截止閥,真空隔離截止閥主要構件材料
| 零件名稱 | 材料 | |||
| 閥體 | WCB | ZG1Cr5Mo | ZG1Cr5Mo | ZG1Cr18Ni12Mo2Ti |
|
閥 瓣/ |
WCB | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 閥蓋 | WCB/25 | ZG1Cr5Mo | ZG1Cr5Mo | ZG1Cr18Ni12Mo2Ti |
| 閥桿 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 填料 | 鉛青組合填料 | |||
| 閥桿螺母 | 鋁青銅 | |||
| 手輪 | 可鍛鑄鐵 | |||

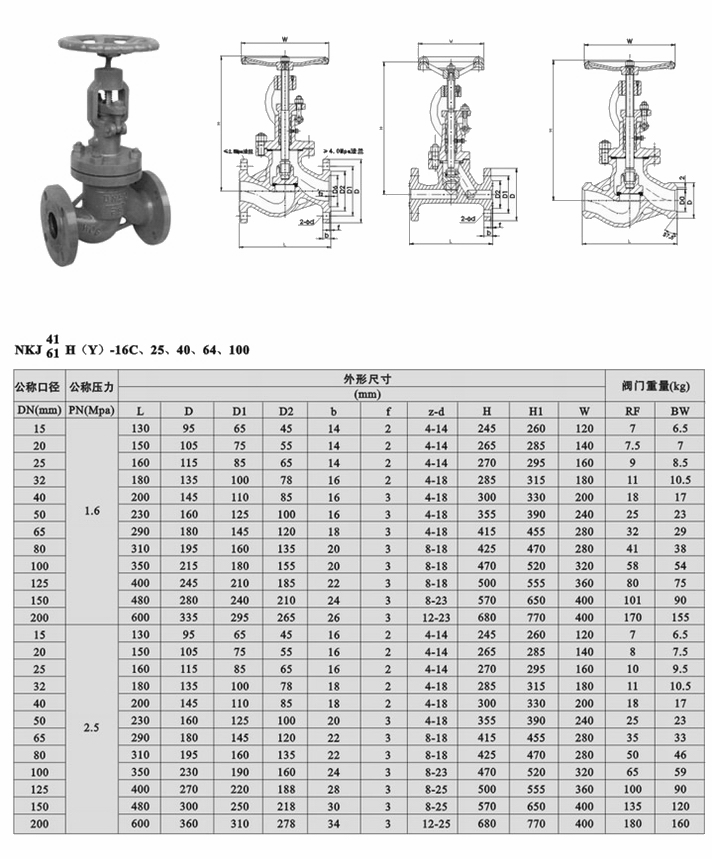

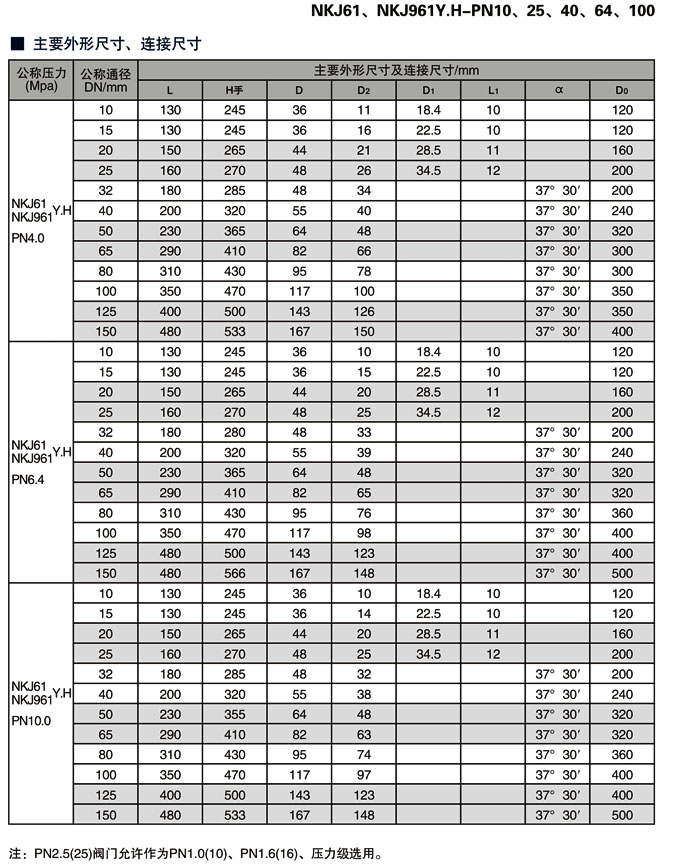

真空截止閥,真空隔離截止閥結構圖與尺寸表
|
聲明：【真空隔離截止閥NKJ61H,NKJ41H】規格型號、結構尺寸由上海承質閥門制造有限公司提供，如何選擇適用的真空隔離截止閥NKJ61H,NKJ41H產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
