保溫夾套截止閥BJ41W/H ,BJ45W
欄目：業界資訊 發布時間：2021-09-19
保溫截止閥,保溫夾套截止閥主要用于石油、化工、冶金、制藥等各類系統中，以輸送常溫下會凝團的離粘度介質。
保溫夾套截止閥BJ41W/H ,BJ45W保溫夾套截止閥BJ41W/H ,BJ45W
保溫截止閥,保溫夾套截止閥主要用于石油、化工、冶金、制藥等各類系統中，以輸送常溫下會凝團的離粘度介質。該系列閥門的夾套焊裝于閥門的兩法蘭之間，閣門的側面、底部設置有夾套的連接口。由于增加了夾套.此種閥門的連接法蘭尺寸要比同一規格普通的連接法蘭大一到兩個規格，但結構長度與同規格的閥門相同，夾套中可自由地流過蒸汽或其它熱的保溫介質，確保粘稠介質可順暢地流過閥門。

保溫夾套截止閥規格尺寸型號說明書
產品名稱： 保溫截止閥   產品型號： BJ41W/H ,BJ45W
  驅動方式： 手動   連接形式： 法蘭
  結構形式： 夾套   密封結構： 硬密封
  壓力范圍： 1.6MPa-6.4MPa   公稱通徑： DN15-300
  常用材質： WCB,不銹鋼等   銘牌： 承質品牌

保溫截止閥,保溫夾套截止閥執行標準

設計與制造：BS1873BS5160GB12233

法蘭尺寸：ANSIB16.5JB/T79GB9113

壓力溫度：ANSIB16.34

結構長度：ANSIB16.10BS1873GB12221

對焊連接尺寸：ANSIB16.25

檢驗與實驗：BS6755GB/T13927

 標準規范1、設計制造按GB12234-89 GB12234-89
2、結構長度按GB12221-89 GB12221-89
3、法蘭尺寸按JB/T79-94 JB/779-94
4、閥門檢查和試驗按GB13927

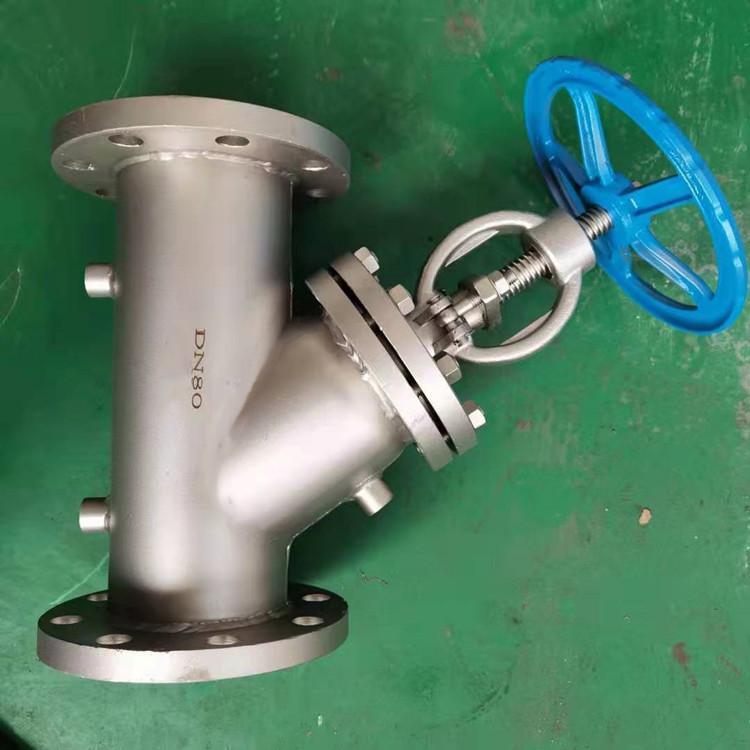

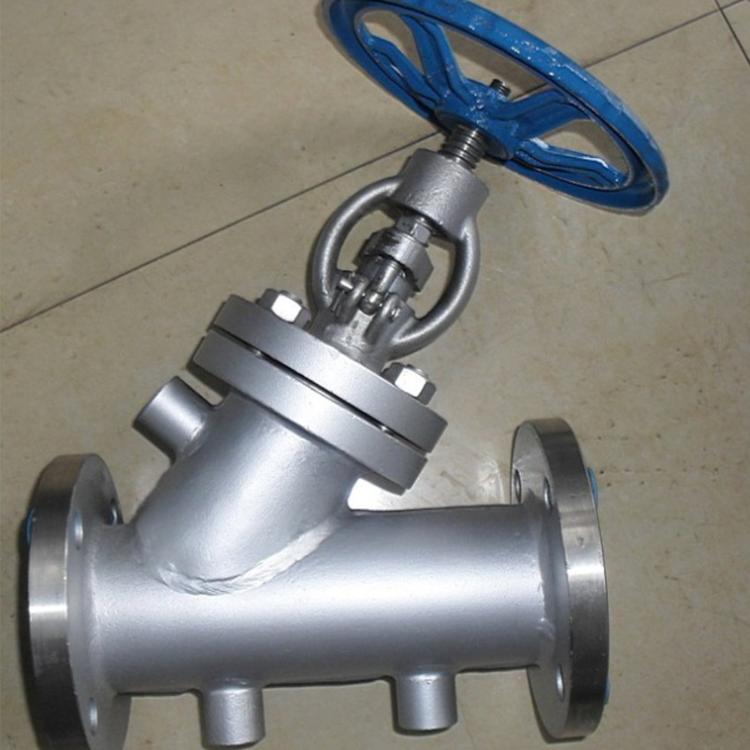

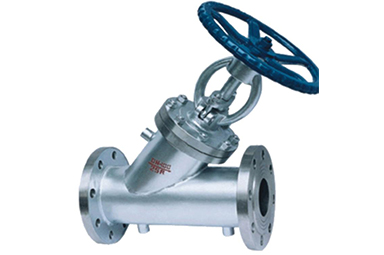

保溫截止閥,保溫夾套截止閥實物圖

保溫截止閥,保溫夾套截止閥實物圖保溫截止閥,保溫夾套截止閥實物圖

保溫截止閥,保溫夾套截止閥性能參數

型號 公稱壓力
PN（MPa）		 試驗壓力PS（MPa） 適用溫度
（）		 適用介質 保溫套壓力
（MPa）
殼體 密封
BJ41W-16P.R.C 1.6 2.4 1.8 ≤350 硝酸類 ≤1.3
BJ41W-25P.R.C 2.5 3.8 2.8 ≤350 硝酸類 ≤1.3
BJ41W-40P.R.C 4.0 6.0 4.4 ≤350 硝酸類 ≤1.3
BJ41W-64P.R.C 6.4 9.0 6.6 ≤350 硝酸類 ≤1.3

保溫夾套直流式截止閥性能參數

型號 公稱壓力 試驗壓力 適用溫度 適用介質 保溫套壓力
殼體 密封
BJ45W-25P 2.5 3.75 2.75 ≤350 硝酸類 ≤1.3
BJ45W-40P 4.0 6.0 4.4
BJ45W-64P 6.4 9.0 6.6 硝酸類
BJ45W-25P 2.5 3.75 2.75
BJ45W-40P 4.0 6.0 4.4
BJ45W-64P 6.4 9.0 6.6

保溫截止閥,保溫夾套截止閥主要構件材料

零件名稱 ZG1CR18NI9TI系列 ZGOOCR18NI10系列 ZG1Cr18Ni12MO2Ti系列 ZGOOCR17NI14MO2系列 WCB系列
閥體/閥蓋世 ZG1CR18NI9TI ZGOOCR18NI10 ZG1Cr18Ni12MO2Ti ZGOOCR17NI14MO2 WCB
閘板 ZG1CR18NI9TI ZGOOCR18NI10 ZG1Cr18Ni12MO2Ti ZGOOCR17NI14MO2 1Cr13
閥桿 1CR18NI9TI 00cr18ni10 1CR18NI12MOTI OOCR17NI14MO 1Cr13
填料 PTFE紡織 PTFE紡織 PTFE紡織 PTFE紡織 石墨
墊片 304L+PTFE 304L+PTFE 316L+PTFE 316L+PTFE 石墨+304
壓蓋 ZG1CR18NI9TI ZG00CR18ni10 ZG1Cr18Ni12MO2Ti ZGOOCR17NI14MO2 WCB
填料壓環 1CR18NI9TI 00CR18NI10 1Cr18NI12MOTI OOCR17NI14MO 1Cr13
螺栓 1cr17ni2 1CR17NI2 1Cr17NI2 1Cr17Ni2 35CrMoA
螺母 1cr18ni9ti 1CR18NI9TI 1Cr18NI9ti 1Cr18NI9ti 45

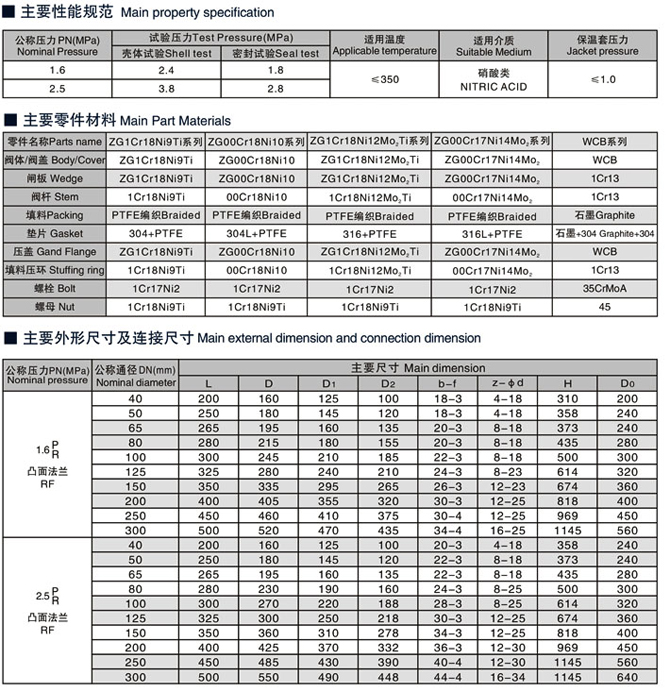

保溫截止閥,保溫夾套截止閥結構圖與尺寸表

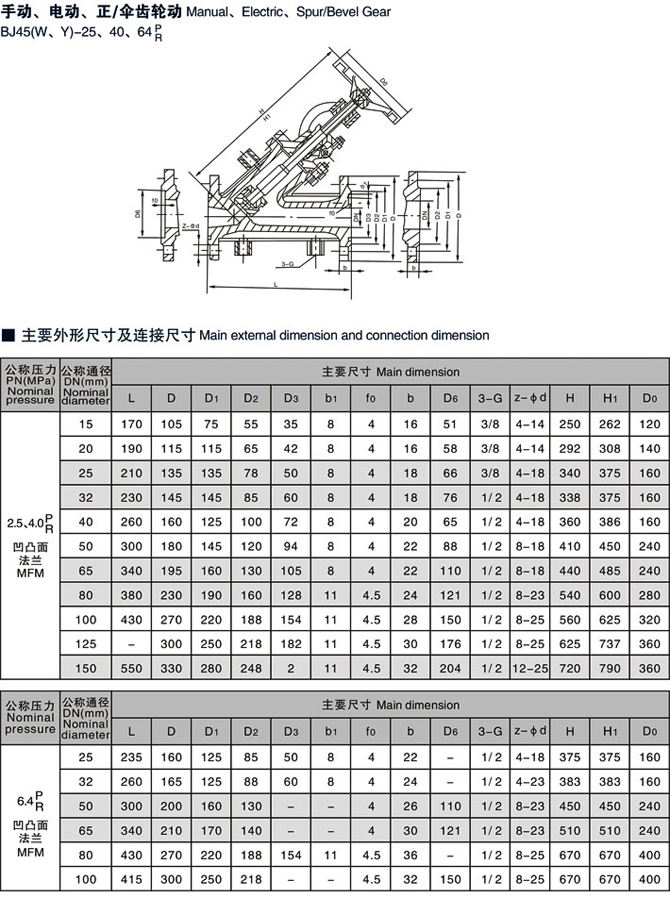

BJ45W直流式保溫截止閥尺寸圖：

聲明：【保溫夾套截止閥BJ41W/H ,BJ45W】規格型號、結構尺寸由上海承質閥門制造有限公司提供，如何選擇適用的保溫夾套截止閥BJ41W/H ,BJ45W產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
