電動球閥說明書
電動球閥,電動開關球閥體與執行機構的連接采用直連方式,電動執行機構無須配伺服放大器,輸入220VAC電源即可控制運轉。電動開關球閥是球閥與電動執行器通過機械的連接而成的，繼承了球閥的特性，并且采用電動執行器在精度與效率上得到了提升，整個閥門通過球體繞垂直于通道軸旋轉90°來控制啟閉的，在管道中主要取到了改變介質流動方向，切斷，分配等作用，目前隨著V型O型電動球閥的推出，使得此閥門在性能與控制介質上得到了擴展，從之前的用來做開關、切斷閥，到現在的節流、控制流量等效果。常用的電動執行器有多回轉式、單回轉式、智能型、角行程執行器、直行程電動執行器、防爆執行器、精小型執行器等，球閥主要有三通球閥、浮動式球閥、O型球閥、固定式球閥、V型球閥等。
電動開關球閥原理
電動球閥是通過球閥閥體結構為旋轉90度的閥芯，電動執行器為輸入0-10毫安的標準信號，接受工業自動化控制（DCS、PLC系統）儀表來源的電流信號或電壓信號的輸入輸出，電機組帶動齒輪渦輪蝸桿轉角力矩，以開關和調節閥門。主要還是靠電動執行器的電流量來調節操作的。采用一體化結構，以單相電源AC220V和直流電源24VDC即可控制運轉。適用與切斷、調節，閥門與執行器采用了采用直連的形式，對流體介質的流量、壓力、溫度、液位等參數的控制。
運用場合
電動球閥通常用于密封要求嚴格的場合，除控制氣體、液體、蒸汽介質外，還適宜控制污水和含纖維、微小固體顆料等介質。廣泛用于化工、石油、造紙、電站、冶金、輕工、制冷等工業領域。
電動開關球閥產品選型
閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
執行器參數：電源電壓、控制方式、控制信號、作用方式等系列參數。
電動開關球閥特點優勢
啟閉迅速、輕便、流體阻力小、結構簡單、相對體積小、重量輕、便于維修、密封性能好、連線簡單，結構緊湊、尺寸小、動作穩定可靠等優點。根據選用不用的型號的電動球閥在優勢上有所不同，比如V型具有調節的能力，襯氟電動球閥具有耐耐腐蝕密封性強等優勢，客戶需要根據自身的情況來選擇適用的電動開關球閥。

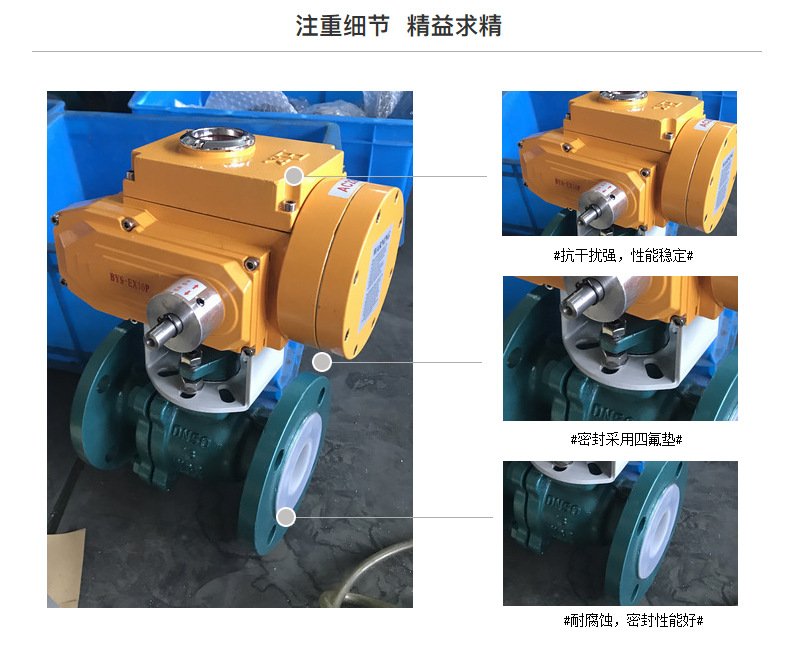

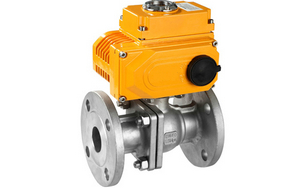

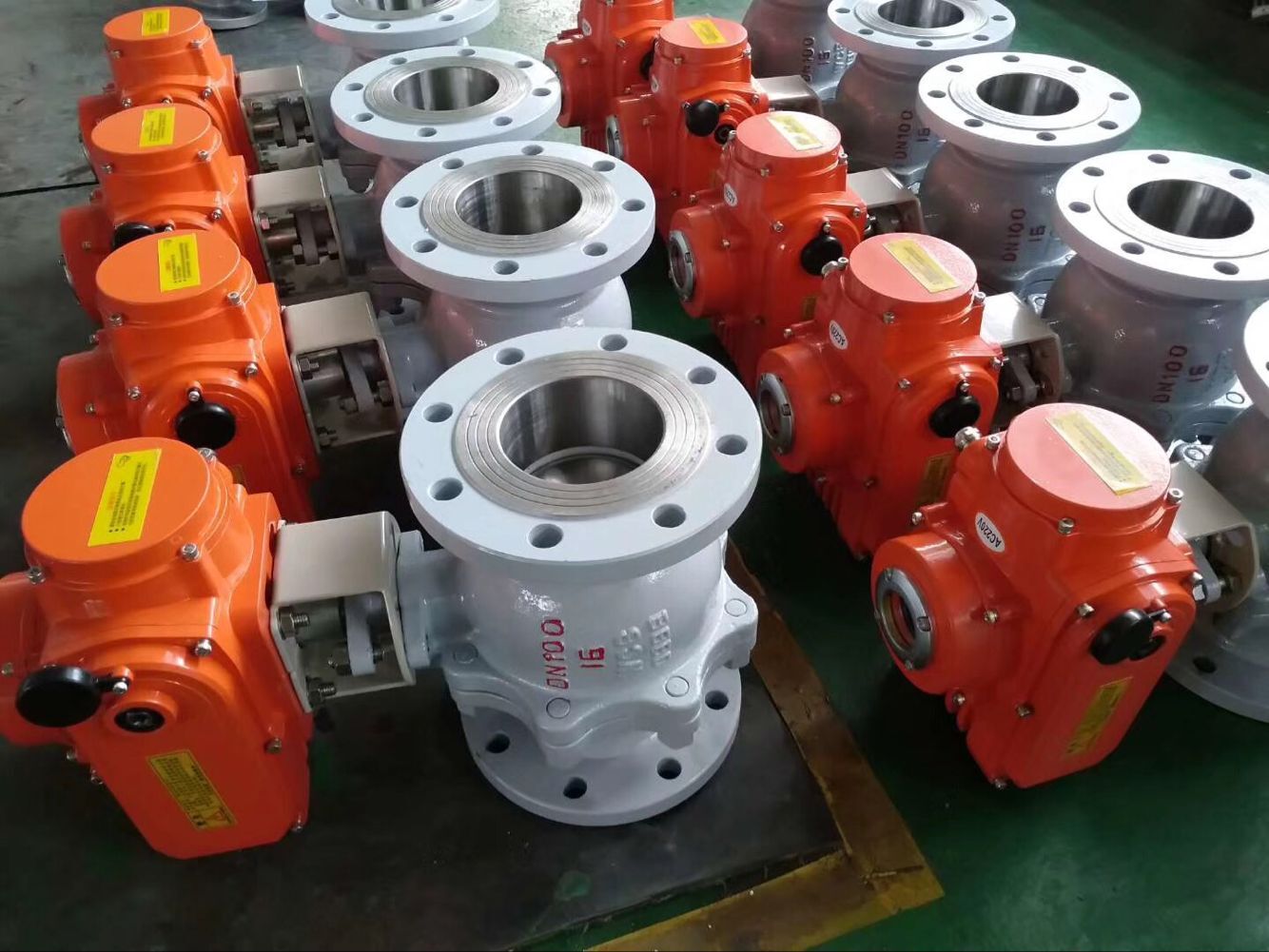

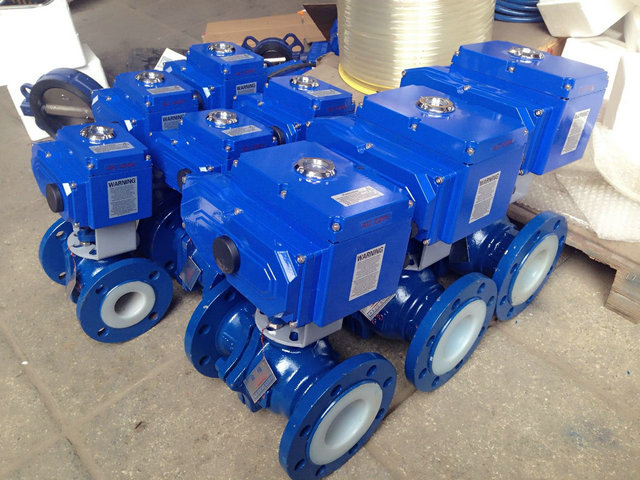

電動開關球閥,電動球閥實物圖片
1.6MPa主要外形和連接尺寸
|
Q941F-16
|
|
通徑DN
|
L
|
D
|
K
|
D1
|
n-Φd
|
b
|
f
|
H
|
W
|
|
mm
|
in
|
|
15
|
1/2″
|
130
|
95
|
65
|
46
|
4-Φ14
|
14
|
2
|
190
|
196
|
|
20
|
3/4″
|
140
|
105
|
75
|
56
|
4-Φ14
|
16
|
2
|
195
|
196
|
|
25
|
1″
|
150
|
115
|
85
|
65
|
4-Φ14
|
16
|
2
|
210
|
196
|
|
32
|
1 1/4″
|
165
|
135
|
100
|
76
|
4-Φ18
|
18
|
3
|
220
|
196
|
|
40
|
1 1/2″
|
180
|
145
|
110
|
84
|
4-Φ18
|
18
|
3
|
230
|
196
|
|
50
|
2″
|
200
|
160
|
125
|
99
|
4-Φ18
|
20
|
3
|
265
|
196
|
|
65
|
2 1/2″
|
220
|
180
|
145
|
118
|
4-Φ18
|
20
|
3
|
300
|
255
|
|
80
|
3″
|
250
|
195
|
160
|
132
|
8-Φ18
|
20
|
3
|
325
|
255
|
|
100
|
4″
|
280
|
215
|
180
|
156
|
8-Φ18
|
22
|
3
|
350
|
255
|
|
125
|
5″
|
320
|
245
|
210
|
184
|
8-Φ18
|
22
|
3
|
375
|
255
|
|
150
|
6″
|
360
|
280
|
240
|
211
|
8-Φ22
|
24
|
3
|
420
|
255
|
|
200
|
8″
|
400
|
335
|
295
|
266
|
12-Φ22
|
24
|
3
|
460
|
255
|
2.5MPa主要外形和連接尺寸
|
Q941F-25
|
|
通徑DN
|
L
|
D
|
K
|
D1
|
n-Φd
|
b
|
f
|
H
|
W
|
|
mm
|
in
|
|
15
|
1/2″
|
130
|
95
|
65
|
46
|
4-Φ14
|
14
|
2
|
190
|
196
|
|
20
|
3/4″
|
140
|
105
|
75
|
56
|
4-Φ14
|
16
|
2
|
195
|
196
|
|
25
|
1″
|
150
|
115
|
85
|
64
|
4-Φ14
|
16
|
2
|
210
|
196
|
|
32
|
1 1/4″
|
165
|
135
|
100
|
76
|
4-Φ18
|
18
|
3
|
220
|
196
|
|
40
|
1 1/2″
|
180
|
145
|
110
|
84
|
4-Φ18
|
18
|
3
|
230
|
196
|
|
50
|
2″
|
200
|
160
|
125
|
99
|
4-Φ18
|
20
|
3
|
265
|
196
|
|
65
|
2 1/2″
|
220
|
180
|
145
|
118
|
4-Φ18
|
22
|
3
|
300
|
255
|
|
80
|
3″
|
250
|
195
|
160
|
132
|
8-Φ18
|
24
|
3
|
325
|
255
|
|
100
|
4″
|
280
|
235
|
190
|
156
|
8-Φ22
|
24
|
3
|
350
|
255
|
|
125
|
5″
|
320
|
270
|
220
|
184
|
8-Φ26
|
26
|
3
|
375
|
255
|
|
150
|
6″
|
360
|
300
|
250
|
211
|
8-Φ26
|
28
|
3
|
420
|
255
|
|
200
|
8″
|
400
|
360
|
310
|
274
|
12-Φ26
|
30
|
3
|
460
|
255
|

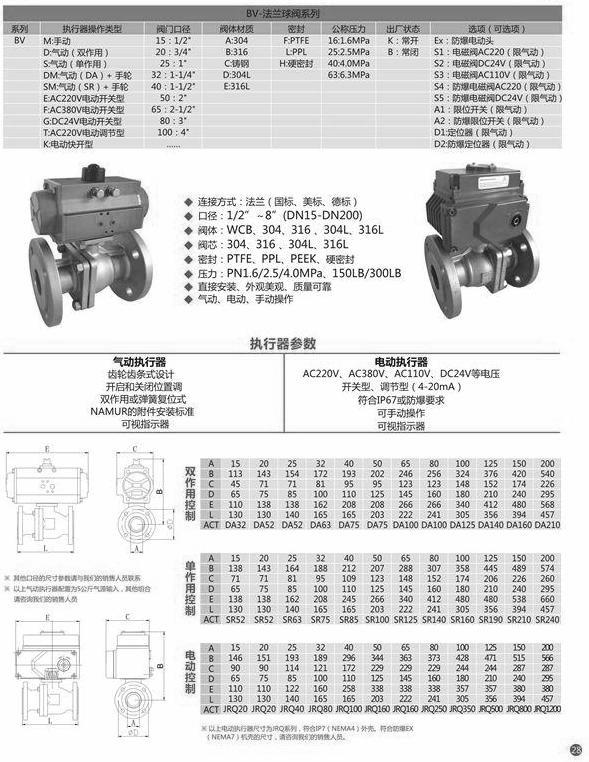

電動開關球閥尺寸圖
