1、結構

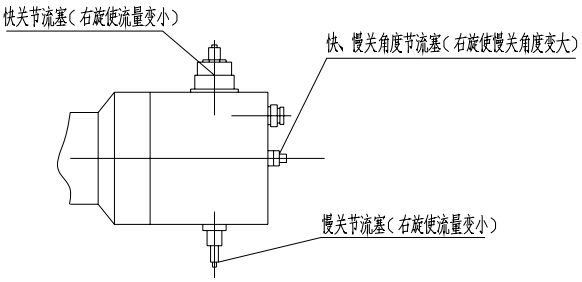

本閥主要為三部分組成閥門本體與液動裝置、液壓站、電控箱，其外形連接尺寸見附圖。

2、特點

（1）、液動止回閥采用蓄能器取代了重錘式液控蝶閥中的重錘，將重錘勢能變?yōu)榱黧w壓力需能，設計科學、結構簡單、功能齊全、易于操作、維修方便等優點。

（2）、本閥具有較完善的液壓系統和可靠的電氣控制系統、既可就地操作，也可遠距離操縱，操作使用方便。

本閥液壓站和電氣控制箱與閥體分離究竟安裝；閥體可水平布局，也可垂直安裝?？梢暚F(xiàn)場條件選擇。
