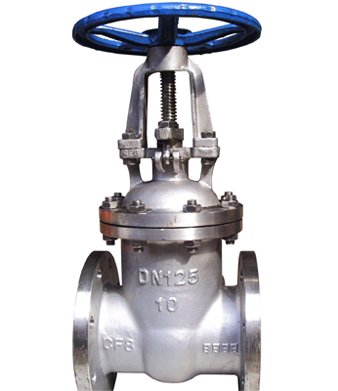

1、閘閥型號編制方法標準

隨著工藝技術不斷進步以及市場要求不斷提高，閘閥型號編制方法采用推薦標準多有不同，這邊推薦國家標準《GB/T 32808-2016 閥門 型號編制方法》



2、閘閥型號編制方法

閘閥型號由 7 個單元組成，分別是閥門類型、驅動方式、連接形式、結構型式、密封面材料或襯里材料類型、壓力代號或工作溫度下的工作壓力、閥體材料。其型號表示方法如下：
Ⅰ（1單元）Ⅱ（2單元）Ⅲ（3單元）Ⅳ（4單元）Ⅴ（5單元） — Ⅵ（6單元）Ⅶ（7單元）
Ⅰ（1單元）：閥門類型代號
Ⅱ（2單元）：驅動方式代號
Ⅲ（3單元）：連接形式代號
Ⅳ（4單元）：結構型式代號
Ⅴ（5單元）：閥座密封面材料或襯里材料代號
Ⅵ（6單元）：公稱壓力代號或工作溫度下的工作壓力代號
Ⅶ（7單元）：閥體材料代號

3、閘閥型號代號表示方法

1) 閥門類型代號：閘閥代號用 Z 來表示

2) 閘閥驅動方式代號
驅動方式	代號		驅動方式	代號
電磁動	0		錐齒輪	5
電磁-液動	1		氣動	6
電-液動	2		液動	7
蝸桿	3		氣-液動	8
正齒輪	4		電動	9

注：
1. 代號1、代號2、代號8是用在閘閥啟閉時，需有兩種動力源同時對閘閥進行操作
2. 手輪直接連接閥桿操作結構型式的閘閥，本代號省略，不表示。
3. 對于氣動或液動機構操作的閘閥：常開式用 6K、7K 表示；常閉式用 6B、7B 表示。
4. 防爆電動裝置的閘閥用 9B 表示。

3) 閘閥連接端連接形式代號
連接形式	代號		連接形式	代號
內螺紋	1		對夾	7
外螺紋	2		卡箍	8
法蘭式	4		卡套	9
焊接式	6		—	—



4) 閘閥結構型式代號
結構型式				代號
閥桿升降式（明焊）	楔式閘板	彈性閘板		0
		剛性閘板	單閘板	1
			雙閘板	2
	平行式閘板		單閘板	3
			雙閘板	4
閥桿非升降式（暗桿）	楔式閘板		單閘板	5
			雙閘板	6
	平行式閘板		單閘板	7
			雙閘板	8



5) 閘閥密封面或襯里材料代號
密封面或襯里材料	代號		密封面或襯里材料	代號
錫基軸承合金（巴氏合金）	B		尼龍塑料	N
搪瓷	C		滲硼鋼	P
滲氮鋼	D		襯鉛	Q
氟塑料	F		奧氏體不銹鋼	R
陶瓷	G		塑料	S
Cr13 系不銹鋼	H		銅合金	T
襯膠	J		橡膠	X
蒙乃爾合金	M		硬質合金	Y

住：
1. 當閘閥密封副的密封面材料不同時，以硬度低的材料表示。
2. 閘閥密封副材料為閥門本體材料時，閥座密封面材料代號用“W”表示。

6) 閘閥閥體材料代號
閥體材料	代號		閥體材料	代號
碳鋼	C		球墨鑄鐵	Q
Cr13 系不銹鋼	H		0Cr17Ni12Mo2 系不銹鋼	R
1Cr5Mo 鉻鉬鋼	I		00Cr17Ni14Mo2 系不銹鋼	RL
塑料	S		可鍛鑄鐵	K
銅及銅合金	T		鋁合金	L
鈦及鈦合金	Ti		0Cr18Ni9 系不銹鋼	P
鉻鉬釩鋼	V		00Cr19Ni10 系不銹鋼	PL
灰鑄鐵	Z		—	—

注：
1. PN≤16 的灰鑄鐵閥體和 PN≥25 的碳素鋼閥體材料在型號編制中可省略。
2. CF3、CF8、CF3M、CF8M 等材料牌號可直接標注在閥體上。

4、閘閥型號編制說明示例

Z41H-16C
手動、法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為 Cr13 系不銹鋼，公稱壓力 PN16（工作壓力 1.6 MPa）、閥體材料為碳鋼的閘閥：Z41H 型 PN16 鋼制楔式閘閥
Z6s41Y-25
氣動帶手動、法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為硬質合金，公稱壓力為 PN25（工作壓力 2.5 MPa）、閥體材料為碳鋼的閘閥：Z6s41Y 型 PN25 氣動帶手動楔式閘閥
Z540Y-40I
錐齒輪驅動、法蘭連接、明桿楔式彈性閘板，閥座密封面材料為硬質合金，公稱壓力為 PN40（工作壓力 4.0 MPa）、閥體材料為 1Cr5Mo 鉻鉬鋼的閘閥：Z540Y 型 PN40 鋼制錐齒輪傳動楔式閘閥
Z944W-16Q
電動、法蘭連接、明桿平行式剛性雙閘板，閥座密封面材料為球墨鑄鐵，公稱壓力 PN16（工作壓力 1.6 MPa）、閥體材料為球墨鑄鐵的閘閥：Z944W 型 PN16 鐵制電動平行式雙閘板閘閥
Z60Y-320
手動、對接焊連接、明桿楔式彈性閘板，閥座密封面材料為硬質合金，公稱壓力為 PN320（工作壓力 32.0 MPa）、閥體材料為碳鋼的閘閥：Z60Y-320 型電站用高溫高壓對焊連接楔式閘閥
注：對于連接形式為“法蘭”，結構型式為“明桿”、“彈性”、“剛性”和“單閘板”在命名中均予省略
