船用鑄鋼閘閥
欄目：公司動態 發布時間：2021-11-04
上海承質閥門制造有限公司是生產船用鑄鋼閘閥廠家，可提供各種閘閥規格型號,圖片,價格,尺寸,圖紙。

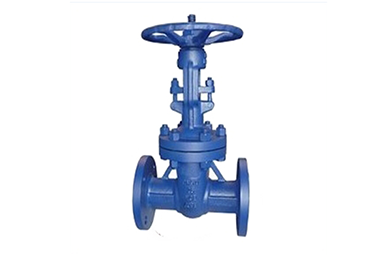

船用德標明桿閘閥
閥體材質：鑄鋼、鑄鐵、球墨鑄鐵、不銹鋼、青銅，
公稱壓力：PN6-PN25，
公稱通徑：DN15-DN500，
結構長度：DIN3202-F1/DIN3202-F4，
上海承質閥門制造有限公司是生產船用鑄鋼閘閥廠家，可提供各種閘閥圖片,價格,規格型號,尺寸,圖紙。
DIN Valve DIN 3202-F1 Globe valve
| Mart component material | ||
| 1 | BODY | gray cast iron or Ductile Cast Iron |
| 2 | SEAT | brass |
| 3 | DISC SEAL | rubber or brass |
| 4 | DISC | gray cast iron or Ductile Cast Iron |
| 5 | Axis | stainless steel or The carbon steel galvanizes |
| 6 | Bonnet | gray cast iron or Ductile Cast Iron |
| Application scope | |
| 1 | Face to face Dimnsion：DIN3202-F6 PN10/16 |
| 2 | Flange Dimension：DIN2532/2533 |
| 3 | Working Pressure：PN10/PN16 |
| Test | ||
| Working Pressure | PN10/PN16 | |
| Intensity Pressure | Strengh testing | 15bars/24bars |
| Seal testing | 11bars/17.6bars | |
| MAIN SIZE | UNIT：mm | |||||||||
| size(DN) | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 |
| H | 95 | 100 | 115 | 135 | 145 | 160 | 180 | 270 | 320 | 350 |
| Working Pressure:PN10 | ||||||||||
| Dia.of flange | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 395 | 445 |
| Nos.of hole | 4 | 4 | 4 | `8 | 8 | 8 | 8 | 8 | 12 | 12 |
| Dia.of hole | 18 | 18 | 18 | 18 | 18 | 18 | 23 | 23 | 23 | 23 |
| P.C.D | 110 | 125 | 145 | 160 | 180 | |||||
聲明：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的船用鑄鋼閘閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
