偏心半球閥 PBQ340H
欄目：公司動態 發布時間：2021-09-16
偏心半球閥,PBQ340H偏心半球閥具有開啟力小，關閉能破除結垢障礙，實現密封性能好等特點，耐磨。
偏心半球閥 PBQ340H偏心半球閥 PBQ340H

偏心半球閥,PBQ340H偏心半球閥具有開啟力小，關閉能破除結垢障礙，實現密封性能好等特點，耐磨。偏心半球閥的耐磨腐蝕材質，因而被廣泛的應用在水，蒸汽，污水，石油化工，天然氣，溶液及礦漿等兩相介質，及塵埃氣體等的理想傳輸設備。

偏心半球閥是一種實用操作型的產品，其執行機構上配備液動執行裝置，更方便用戶操作輕便，遠距離自動化操作，發展了半球閥的用途范圍，特別在惡劣的環境下不方便與人工操作或常開動作時，配套自動化電腦操作情況下，半球閥，更為開創了新創意。

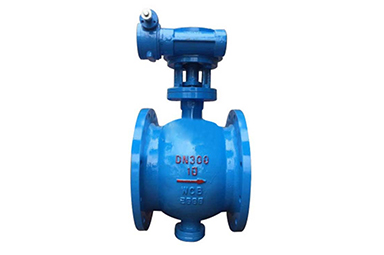

PBQ340H偏心半球閥圖片型號尺寸圖
  產品名稱： 偏心半球閥   產品型號： PBQ340H
  驅動方式： 手動,電動,氣動   連接形式： 法蘭
  結構形式： 偏心半   密封結構： 硬密封,軟密封
  壓力范圍： 1.6MPa-10MPa   公稱通徑： DN50-1000
  常用材質： 鑄鋼,不銹鋼等   銘牌： 承質品牌

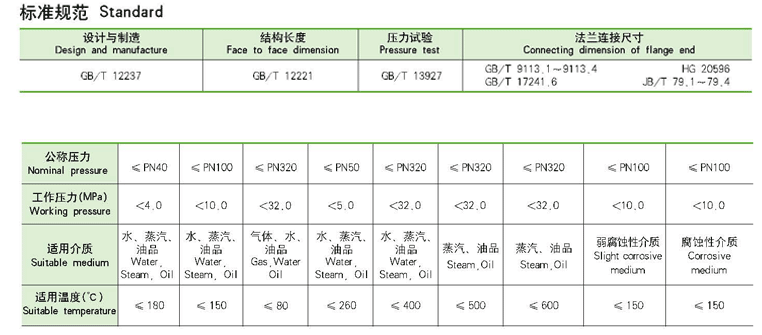

偏心半球閥,PBQ340H偏心半球閥產品標準規范：

   1.設計與制造：GB/T12237

   2.壓力試驗：GB/T13927

   3.法蘭連接尺寸；GB/T9113.1-9113.4、 GB/T17241.6、JB/T79.1-79.4 、HG20596

   偏心半球閥,PBQ340H偏心半球閥 產品【適用工礦】：可廣泛應用于含纖維，固體顆粒，粉塵，料漿，污水及易結晶等各種介質的管道系統，作啟閉及調節流量用。

偏心半球閥,PBQ340H偏心半球閥特色

   1．產品采用半球結構，臥裝方式，開啟后半球體位于通道上方，完全脫離通道，因此閥門流通能力大，不沉積雜質.

   2．半球體采用三偏心結構，開啟時迅速脫離閥座，有效防止密封面的摩擦損傷，并減小了操作力矩，延長了閥門的壽命。

   3．半球體高硬度密封面與金屬閥座配合具有剪切作用，能剪斷鐵絲及各種纖維織物，不纏繞，不沉積。是污水處理系統首選閥門。

偏心半球閥,PBQ340H偏心半球閥特點

1． 開關方便：啟閉時球面與閥體相脫離，無任何接觸，扭矩小，轉動靈活，啟閉時半球閥座的剪切作用能切去密封面上的結垢及粘連物，能保持密封嚴緊。　　

2． 直通式：單向密封和偏心式結構，開啟時球與閥體相脫離，流道直通，不會出現卡、堵現象。   　

3． 閥門屬于硬密封結構，密封副根據不同介質，使用不同的耐磨合金材質，而且還具有堅硬的耐磨性與相應的耐腐蝕性。

4． 密封面的偏心結構使球面能自動補償磨損，保持閥門的密封性，使用壽命長，安全可靠。

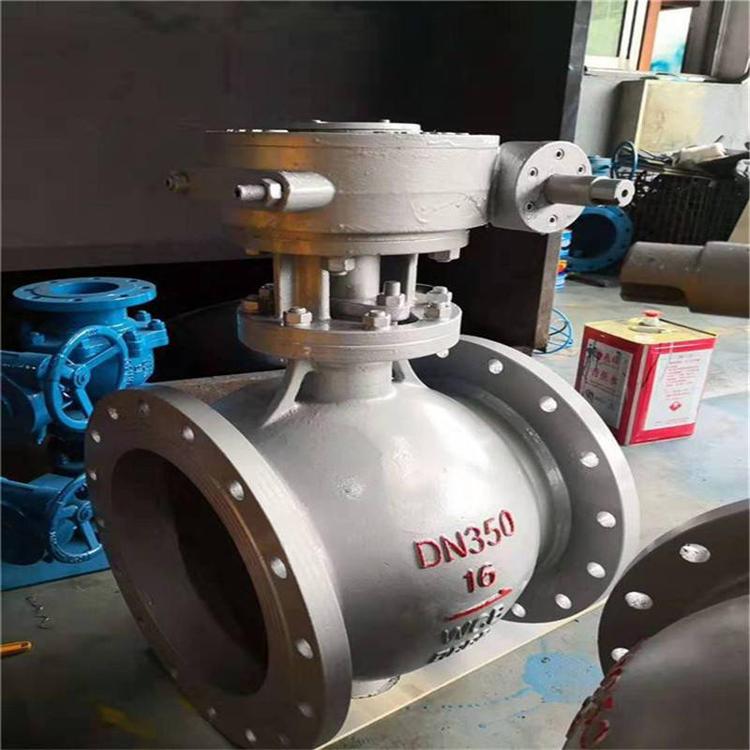

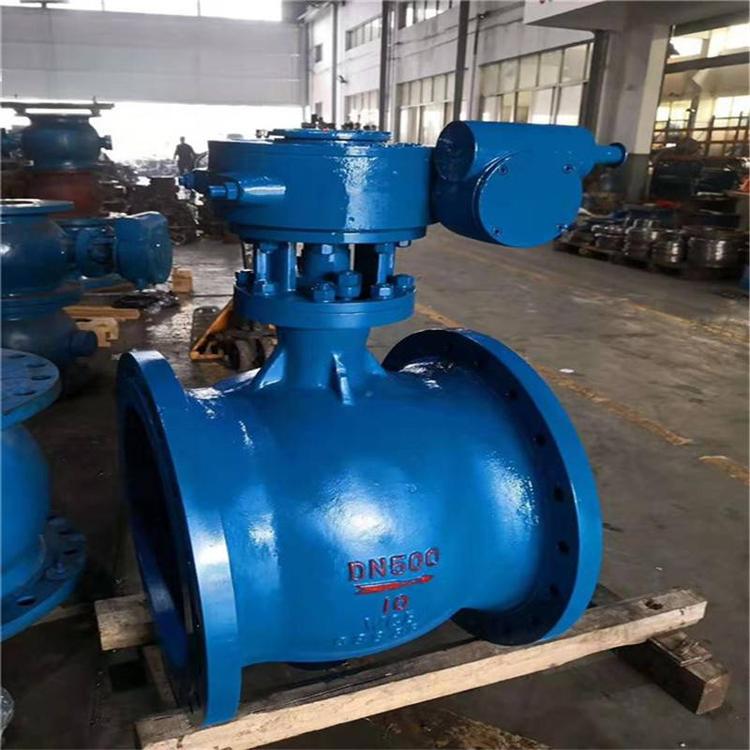

偏心半球閥,PBQ340H偏心半球閥實物圖

偏心半球閥,PBQ340H偏心半球閥實物圖偏心半球閥,PBQ340H偏心半球閥實物圖

偏心半球閥,PBQ340H偏心半球閥基本參數及材料表

公稱壓力（Mpa） 0.6 1.0 1.6 2.5 4.0
公稱通經（mm） 40-600 40-600 40-600 40-600 40-600
密封試驗壓力（Mpa） 0.66 1.1 1.76 2.75 4.4
殼體試驗壓力（Mpa） 0.9 1.5 2.4 3.75 6.0
適用溫度（） －29～300、－29～425、－29～540
適用介質 清水、海水、污水、酸堿等液體、料漿、蒸汽、燃?xì)?、油?/td>
驅動方式 手動、電動、氣動
連接形式 法蘭連接、對夾連接
安裝方式 立式安裝、臥式安裝

材料明細表

序號 名稱及規格 材料
1 底蓋 25
2 內六角螺栓 35CrMo
3 墊片 柔性石墨
4 閥體 WCB
5 下閥桿 2Cr13
6 球體 WCB
7 滑動軸承 銅基合金或不銹鋼
8 墊片 柔性石墨
9 閥座+堆焊合金鋼 25
10 閥座支承 25
11 內六角螺栓 35CrMo
12 鍵 40Cr
13 上閥桿 2Cr13
14 滑動軸承 銅基合金或不銹鋼
15 填料墊 2Cr13
16 填料 柔性石墨
17 填料壓蓋 WCB
18 支架 WCB
19 螺柱 35CrMo
20 螺母 45
21 螺柱 35CrMo
22 螺母 45
23 螺柱 35CrMo
24 螺母 45
25 鍵 40Cr
26 手動操作器 組合件

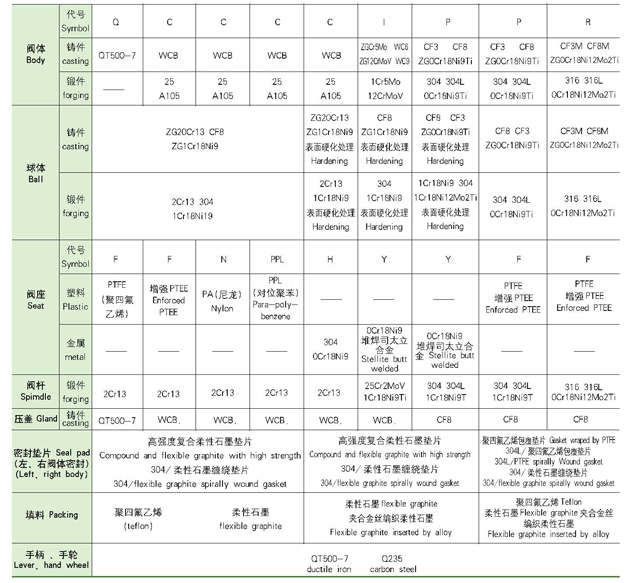

 主要零件材料

閥體 閥蓋 GB WCB ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti ZG15Cr1Mo1V
ASTM WCB CF8 CF8M WC9
球體 GB ZG2Cr13 ZG1Cr18Ni9Ti 表面特殊處理 ZG0Cr18Ni12Mo2Ti 表面特殊處理 ZG15Cr1Mo1V 表面特殊處理
ASTM CA15 CF8+HF CF8M+HF WC9+HF
閥桿 GB 2Cr13 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti 25Cr2Mo2V
ASTM 420 304 316 F22a
閥座 GB PTFE 2Cr13 PTFE 1Cr18Ni9Ti PTFE 0Cr18Ni12Mo2Ti D517
ASTM PTFE 420 PTFE 304 PTFE 316 HF
填料 GB PTFE 柔性石墨 PTFE 柔性石墨 PTFE 柔性石墨 柔性石墨
ASTM PTFE 柔性石墨 PTFE 柔性石墨 PTFE 柔性石墨 柔性石墨
螺栓 GB 35 0Cr18Ni9 0Cr18Ni9 15Cr1Mo1V
ASTM A193 B7 A320-B8 A320-B8 A193 B16
螺母 GB 45 0Cr18Ni9 0Cr18Ni9 20CrMo
ASTM A194 2H A194-8 A194-8 A194-4

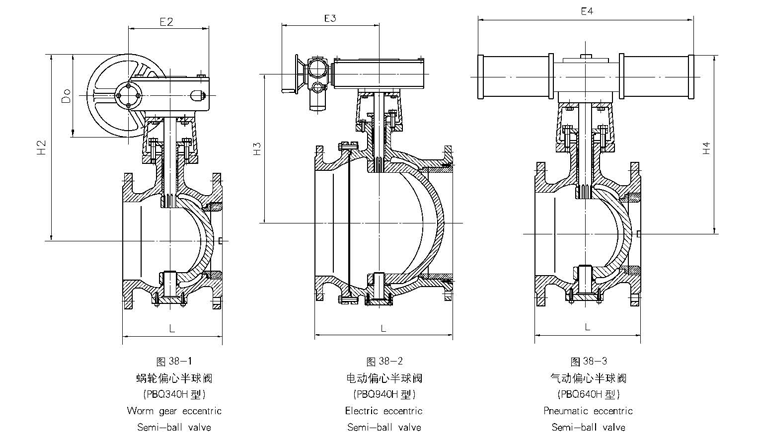

偏心半球閥,PBQ340H偏心半球閥結構圖及尺寸表

偏心半球閥,PBQ340H偏心半球閥結構圖及尺寸表



偏心半球閥,PBQ340H偏心半球閥結構圖及尺寸表

偏心半球閥,PBQ340H偏心半球閥結構圖及尺寸表

聲明：【偏心半球閥 PBQ340H】規格型號、結構尺寸由上海承質閥門制造有限公司提供，如何選擇適用的偏心半球閥 PBQ340H產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
