電動真空球閥 GUD
欄目：公司動態 發布時間：2021-09-14
電動高真空球閥,GUD電動真空球閥是以電動驅動裝置驅動閥桿帶動球芯來執行啟閉動作,來達到接通或切斷真空系統管路中的介質流。
電動真空球閥 GUD電動真空球閥 GUD
電動高真空球閥,GUD電動真空球閥是以電動驅動裝置驅動閥桿帶動球芯來執行啟閉動作,來達到接通或切斷真空系統管路中的介質流。該閥采用回轉型電動、電子調節式閥門驅動裝置，可以通過外接電源的切換（用手動轉位開關或電腦控制）或外部輸入信號，來實現閥門開、關或調節流量的控制。
電動真空球閥/型號GUD尺寸
  產品名稱： 電動高真空球閥   產品型號： GUD
  驅動方式： 電動,手動,氣動   連接形式： 法蘭,焊接
  結構形式： 三片式   密封結構： 軟密封
  壓力范圍： 1.6MPa   公稱通徑： DN10-100
  常用材質： 不銹鋼等   銘牌： 承質品牌

電動真空球閥 GUD簡介

   真空球閥閥體、閥蓋、閥桿均為不銹鋼材質，密封件為聚四氟乙烯、氟橡膠、PPL材質。閥門為直通式，靠球面密封，所以能用在真空狀態下，也能在低壓狀態下使用。適合用在含有酸、堿類的氣體及液體。產品廣泛應用于真空、乳制品、酒業、生物工程、食品、制藥、飲料、化妝品及化工領域。

電動高真空球閥技術參數

閥門漏率： ≤1.3×10-4Pa.L/S.
真空閥門適用溫度：-30～+150、-30～+150(PPL密封)
關閉時間：≤30S
適用范圍：酸、堿類的氣體及液體
真空閥門連接型式：對夾式  　

使用壓力范圍(MPa)：PN1.0-6.4MPa
真空閥門活套法蘭：(GB6070、JB919) 　0.6×106～1.3×10-4
焊接法蘭(GB6070、JB919)：1.6×106～1.3×10-4
快卸法蘭(GB4982)：0.1×106～1.3×10-4
真空閥門螺紋連接　Threaded Connection：1.6×106～1.3×10-4

電動高真空球閥產品說明

GUD電動高真空球閥是以電動裝置驅動閥桿與球芯來執行啟閉動作，達到接通或切斷真空(壓力)系統管路中的介質流。應用于真空、乳制品、酒業、生物工程、食品、制藥、飲料、化妝品及化工領域。

電動高真空球閥構件材料

閥體、閥蓋、閥桿：不銹鋼
密封件：四氟乙烯、DQ橡膠、氟橡膠、PPL。

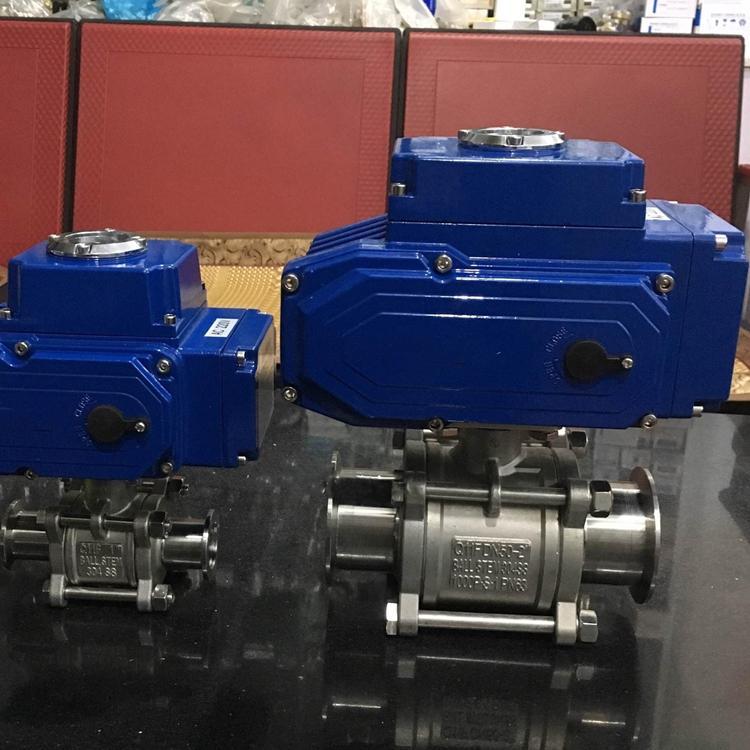

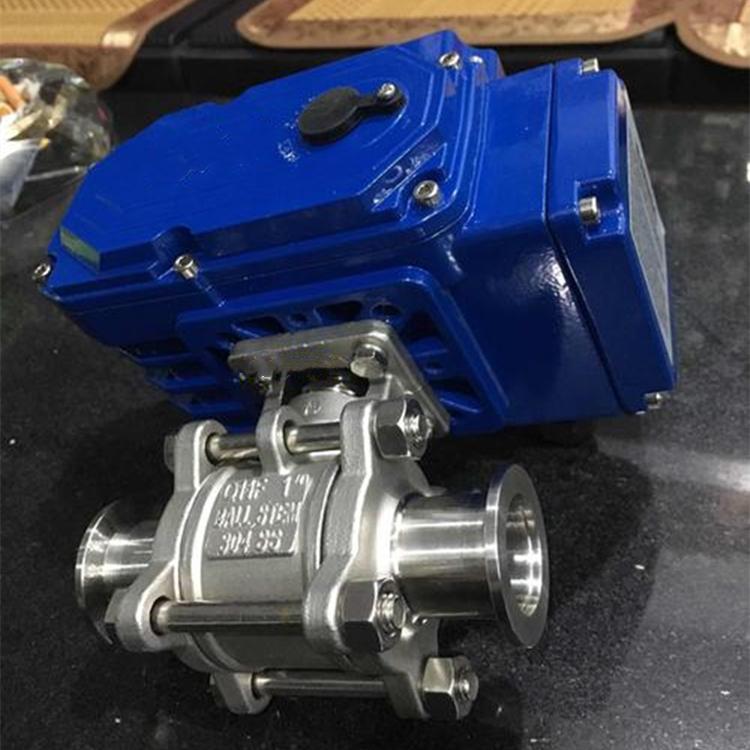

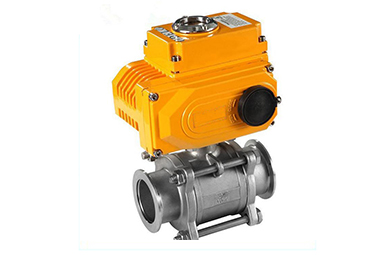

電動高真空球閥實物圖

電動高真空球閥實物圖電動高真空球閥實物圖

螺紋連接的外形及連接尺寸 (JB919)

Model型號 DN G H E L
GUD-10(G) 10 1/4" 153 157 68
GUD-16(G) 16 1/2" 172 157 72
GUD-20(G) 20 3/4" 178 157 82
GUD-25(G) 25 1" 187 157 90
GUD-32(G) 32 1-1/4" 206 157 112
GUD-40(G) 40 1-1/2" 212 157 120
GUD-50(G) 50 2" 265 157 145
GUD-63(G) 63 2-1/2" 305 207 185
GUD-80(G) 80 3" 330 207 210
GUD-100(G) 100 4" 350 207 268

活套法蘭連接的外形及連接尺寸 (GB6070)

Model
型號		 DN D Do H E L n-φc
GUD-10(F) 10 55 40 153 157 84 4-φ6.6
GUD-16(F) 16 60 45 172 157 84 4-φ6.6
GUD-25(F) 25 70 55 187 157 114 4-φ6.6
GUD-32(F) 32 90 70 206 157 140 4-φ9
GUD-40(F) 40 100 80 212 157 160 4-φ9
GUD-50(F) 50 110 90 265 157 170 4-φ9
GUD-63(F) 63 130 110 305 207 195 4-φ9
GUD-80(F) 80 145 125 330 207 203 8-φ9
GUD-100(F) 100 165 145 350 207 280 8-φ9

快卸法蘭連接的外形及連接尺寸 (GB4982)

Model
型號		 DN D1 D H E L
GUD-10(KF) 10 12.2 30 153 157 84
GUD-16(KF) 16 17.2 30 172 157 84
GUD-25(KF) 25 26.2 40 187 157 114
GUD-32(KF) 32 34.2 55 206 157 140
GUD-40(KF) 40 41.2 55 212 157 160
GUD-50(KF) 50 52.2 75 265 157 170

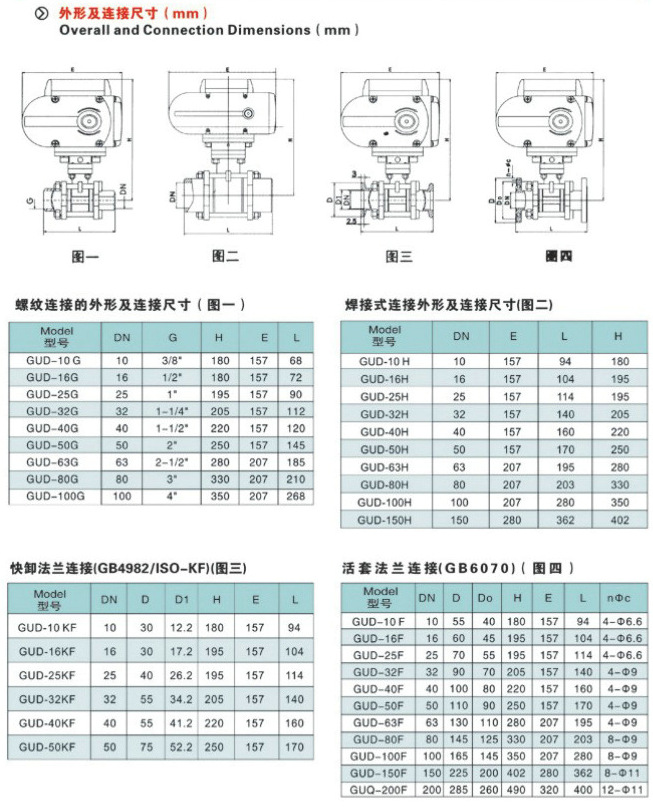

 電動高真空球閥,GUD電動真空球閥結構圖與尺寸表

電動高真空球閥,GUD電動真空球閥結構圖與尺寸表

聲明：【電動真空球閥 GUD】規格型號、結構尺寸由上海承質閥門制造有限公司提供，如何選擇適用的電動真空球閥 GUD產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
