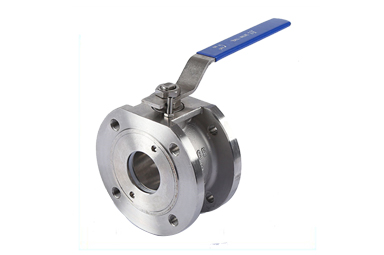

對夾式球閥 Q71F
欄目：公司動態 發布時間：2021-09-12
對夾式球閥,Q71F對夾球閥適用于Class150、PN1.0～2.5MPa，工作溫度 29~180℃(密封圈為增強聚PTFE)或 29~300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質
對夾式球閥尺寸規格型號圖片說明書對夾式球閥 Q71F
對夾式球閥,Q71F對夾球閥適用于Class150、PN1.0～2.5MPa，工作溫度 29~180℃(密封圈為增強聚PTFE)或 29~300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質，選用不同的材質,可分別適用于水、蒸汽、油品、酸、醋酸、氧化性介質、尿素等多種介質。

對夾式球閥尺寸規格型號圖片說明書
  產品名稱： 對夾式球閥   產品型號： Q71F
  驅動方式： 手動,電動,氣動   連接形式： 對夾式
  結構形式： 薄型   密封結構： 軟密封
  壓力范圍： 1.6MPa-6.4MPa   公稱通徑： DN15-DN150
  常用材質： 碳鋼,不銹鋼等   銘牌： 承質品牌

對夾式球閥適用范圍：

適用介質：水、氣、油品、天然氣和酸堿腐蝕性介質。
適用溫度：-20～150～300℃
驅動方式：手動、氣動、電動等。
公稱壓力：1.6～2.5MPa

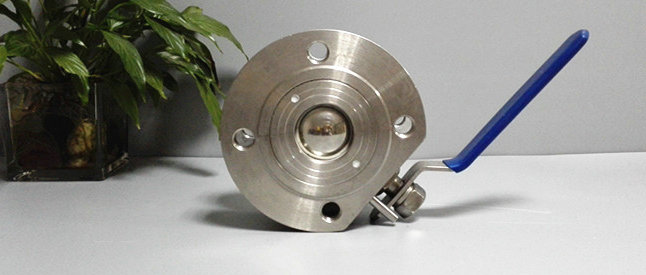

手動對夾式球閥實物圖

手動對夾式球閥實物圖

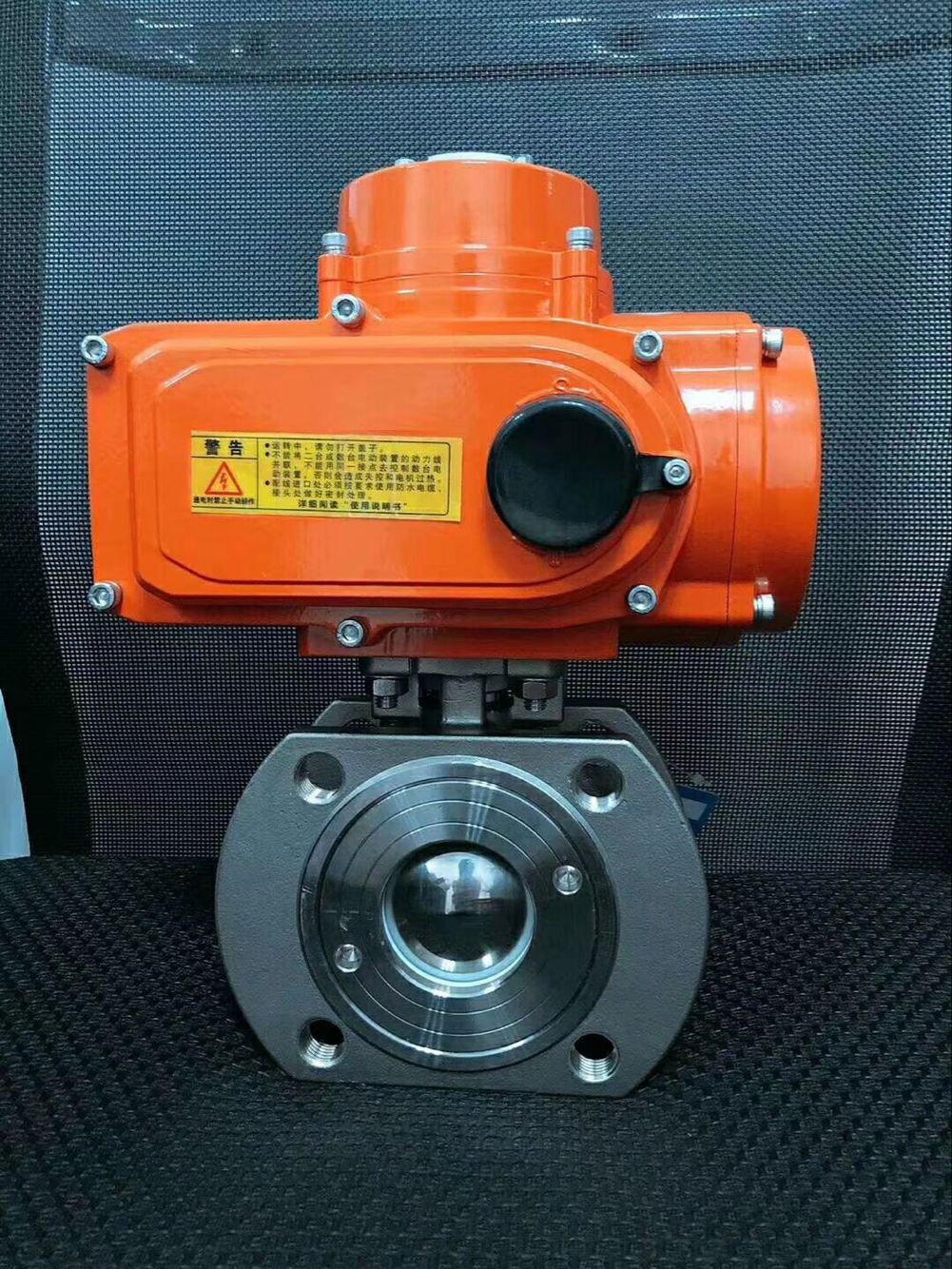

電動對夾式球閥實物圖

 電動對夾式球閥實物圖

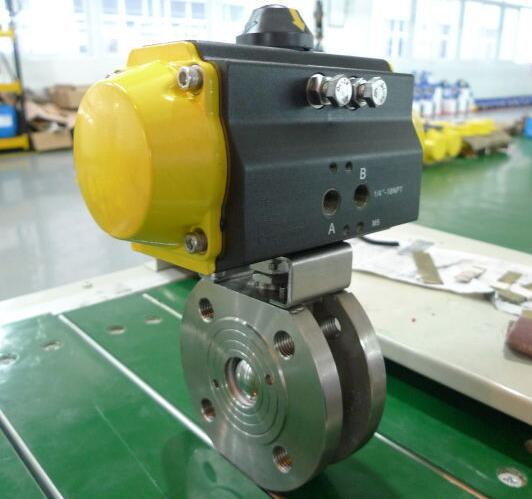

氣動對夾式球閥實物圖

氣動對夾式球閥實物圖

對夾式球閥材料表

序號NO 零件名稱 材質
1 閥體 不銹鋼CF8M/CF8 碳鋼WCB
2 球 不銹鋼316/304 不銹鋼SS304
3 密封墊 聚四氟乙烯PTFE 聚四氟乙烯PTFE
4 閥桿 不銹鋼316/304 不銹鋼SS304
5 填料 聚四氟乙烯PTFE 聚四氟乙烯PTFE
6 定位鎖 不銹鋼304 不銹鋼SS304
7 手柄 不銹鋼304 不銹鋼SS304
8 閥桿螺母 不銹鋼304 不銹鋼SS304
9 填料壓蓋 不銹鋼304 不銹鋼SS304
10 手柄套 塑料 塑料
11 密封瓶帽 不銹鋼316/304 不銹鋼SS304
12 墊圈 聚四氟乙烯PTFE 聚四氟乙烯PTFE

對夾式球閥尺寸表

SIZE 1/2" 3/4" 1" 11/4" 11/2" 2" 21/2" 3" 4" 5" 6" 8"
d 15 20 25 29 38   62 76 92 110 145 195
L 32 38.5 45 55 62 72 95 120 145 200 225 275
D 95 105 115 135 145 160 180 195 215 245 280 335
D1 65 75 85 100 110 125 145 160 180 210 240 295
D2 45 55 65 78 85 100 120 135 155 185 210 265
H 62 70 79 86 92 102 158 172 187 200 240 278
E 110 125 135 150 150 180 250 300 350 650 840 1000
b 14 14 16 16 18 20 22 24 24 26 26 28
z-d1 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-23 12-20
f 2 2 2 3 3 3 3 3 3 3 3 3

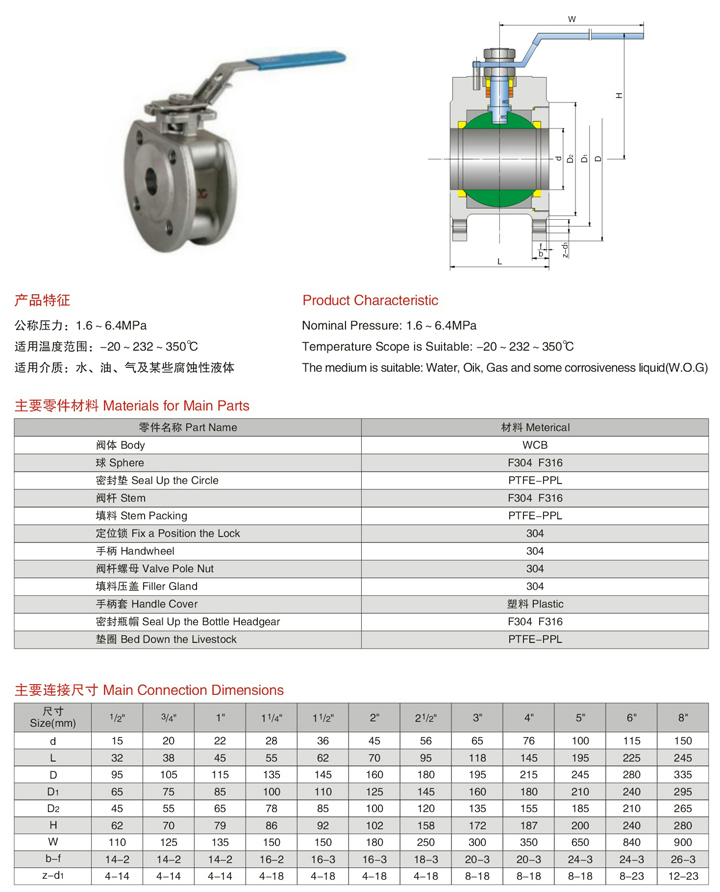

對夾式球閥,Q71F對夾球閥尺寸結構圖:

對夾式球閥,Q71F對夾球閥尺寸結構圖

聲明：【對夾式球閥 Q71F】規格型號、結構尺寸由上海承質閥門制造有限公司提供，如何選擇適用的對夾式球閥 Q71F產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
