三通球閥 Q44F/Q45F
欄目：公司動態 發布時間：2021-09-11
三通球閥有T型和L型。T型能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用。
三通球閥 Q44F/Q45F三通球閥 Q44F/Q45F
三通球閥有T型和L型。T型能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用。L型只能連接相互正交的兩條管道，不能同時保持第三條管道的相互連通，只起分配作用。

三通球閥流向選型尺寸圖片
  產品名稱： 三通球閥   產品型號： Q44F/Q45F
  驅動方式： 手動,電動,氣動   連接形式： 法蘭,螺紋
  結構形式： T型,L型   密封結構： 軟密封,硬密封
  壓力范圍： 1.6MPa-6.4MPa   公稱通徑： DN15-300
  常用材質： 鑄鋼,不銹鋼等   銘牌： 承質品牌

三通球閥產品主要特點：

（1）、三通球閥在結構上采用一體化結構，4面閥座的密封型式，法蘭聯接少，可靠性高，設計實現了輕量化。
（2）、三通球芯分T型和L型，使用壽命長，流通能力大，阻力小。
（3）、球閥按作用式分單作用和雙作用兩種型式，單作用式的特點是一旦動力源發生故障時，球閥將處于控制系統要求的狀態。

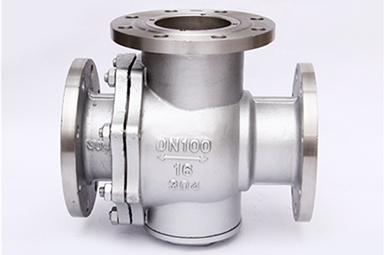

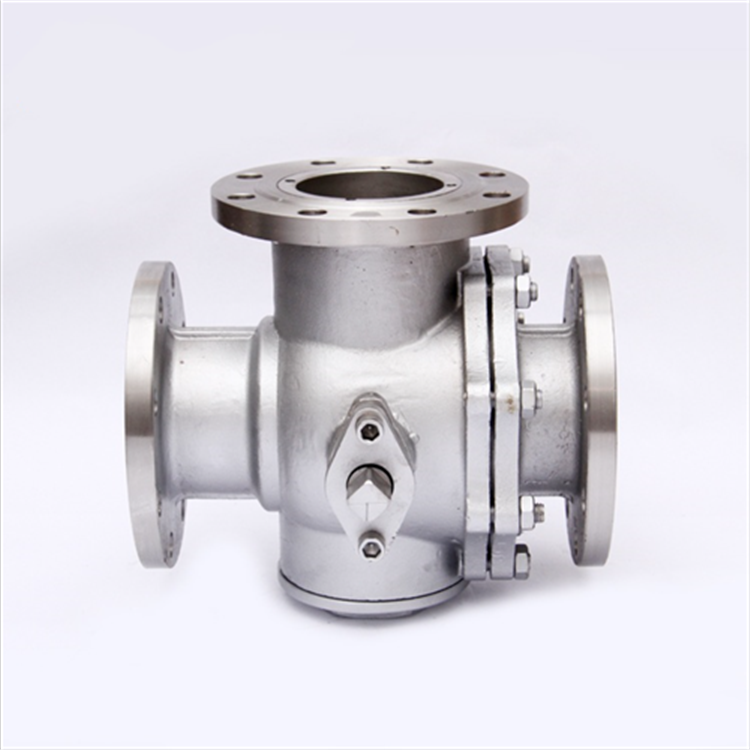

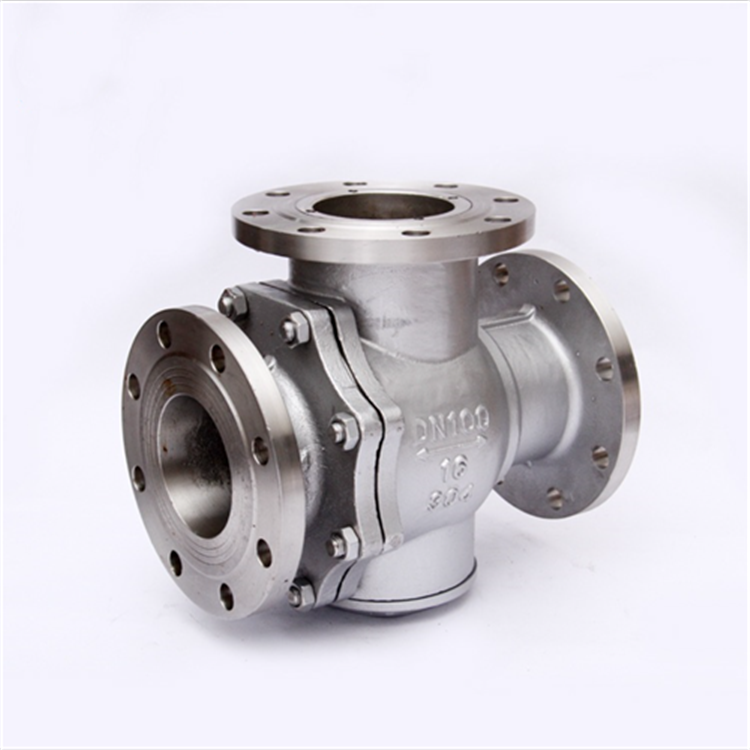

三通球閥實物圖

三通球閥實物圖三通球閥實物圖

三通球閥實驗參數

試驗壓力 公稱壓力（Mpa）
Mpa 1.6 2.5 4.0 CL150 JIS10K
強度試驗 2.4 3.8 6.0 3.2 2.4
密封試驗 1.8 2.8 4.4 2.2 1.5
氣密試驗 0.5-0.7
工作溫度 PTFE≤150 PTL≤300
適用溫度 C：水、油、氣；P：硝酸類；R：醋酸類

三通球閥材料表

閥體、閥蓋 WCB、CF8
球體 WCB+Hcr、CF8
閥桿 2Cr13、CF8
閥座 PTFE
填料 PTFE



公稱壓力 公稱通徑 L L1 H W 重量
Mpa mm in mm mm mm mm 1.6 2.5 4.0 CL150 JIS10K

1.6
2.5
4.0
CL150
JIS10K

 15 1/2 130 65 62 100 2.5 3.0 3.5 2.5 2.5
20 3/4 150 75 68 160 3.0 3.5 4.5 3.0 3.6
25 1 160 80 75 160 4.8 5.0 6 5.0 5.0
32 1 1/4 180 90 85 200 6.5 7 8.5 7 7
40 1 1/2 200 100 95 200 8.5 9 10.5 9 9
50 2 230 115 110 250 11 12 14 12 11
65 2 1/2 290 145 130 300 15 17 20 16 16
80 3 310 155 155 400 21 22 32 21 22
100 4 350 175 180 500 33 36 50 36 36
125 5 400 200 250 600 65 70 80 68 70
150 6 480 240 275 800 103 110 120 105 105
200 8 580 290 325 1000 152 168 180 160 160

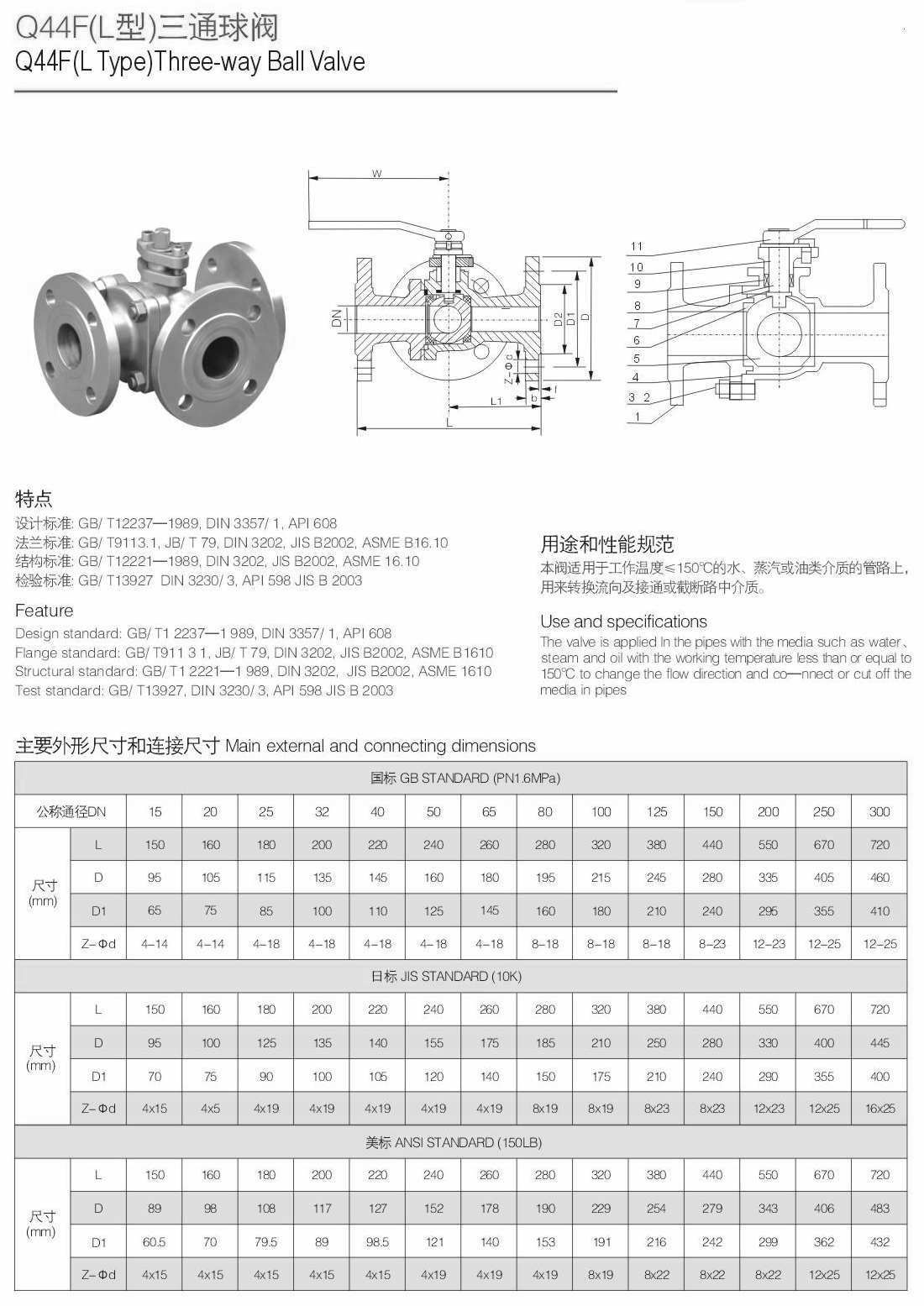

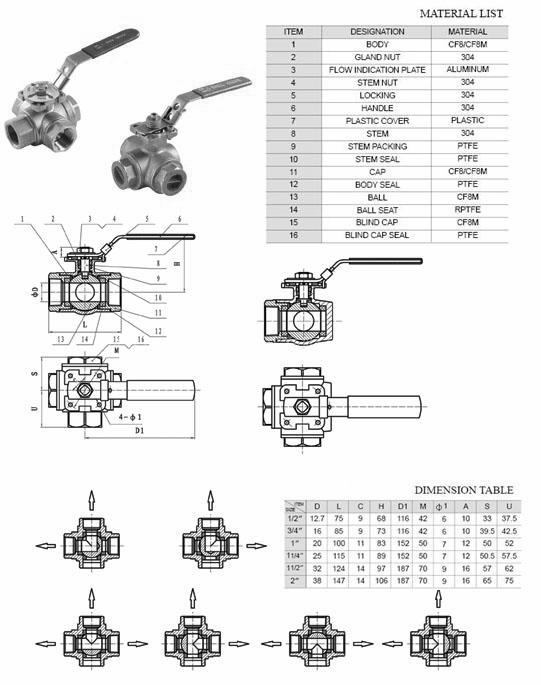

三通球閥結構圖與尺寸表

三通球閥結構圖與尺寸表



三通球閥結構圖與尺寸表

 三通球閥結構圖與尺寸表

聲明：【三通球閥 Q44F/Q45F】規格型號、結構尺寸由上海承質閥門制造有限公司提供，如何選擇適用的三通球閥 Q44F/Q45F產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
