不銹鋼高壓球閥 Q41/Q11/Q61
欄目：公司動態 發布時間：2021-09-11
不銹鋼高壓球閥采用板簧預載的可動金屬閥座結構，密封力設計合理，啟閉靈活，密封可靠
不銹鋼高壓球閥選型尺寸說明書不銹鋼高壓球閥 Q41/Q11/Q61

（1）不銹鋼高壓球閥采用板簧預載的可動金屬閥座結構，密封力設計合理，啟閉靈活，密封可靠。

（2）高壓球閥根據用戶的需要，可設計成適用于含固體顆粒、料漿等介質的結構戒耐較高溫度的結構。

（3）高壓球閥采用下裝式閥捍，設置倒密封結構，能確保填料處可靠密封。壓力：1.6-MPa-32.0MPa

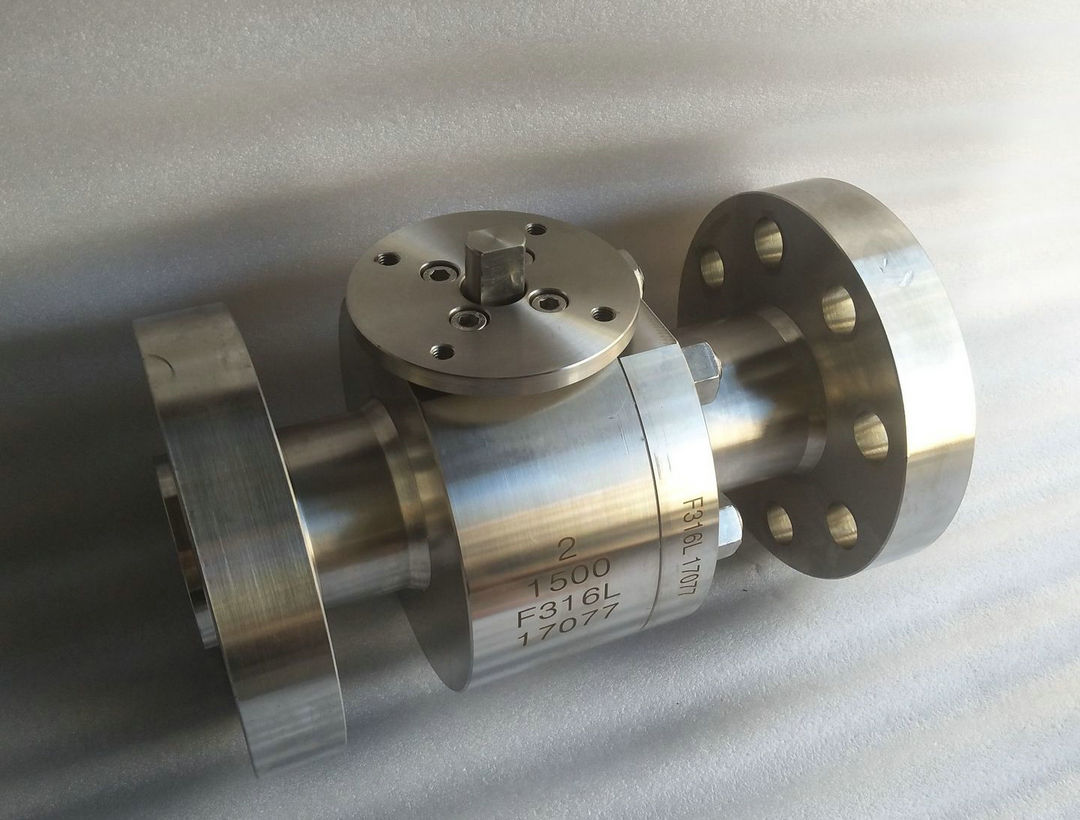

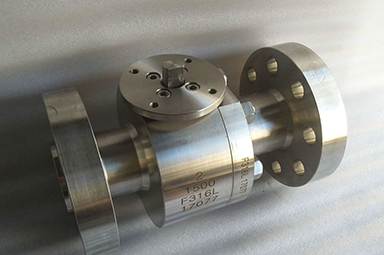

不銹鋼高壓球閥選型尺寸圖片說明書

產品名稱： 不銹鋼高壓球閥   產品型號： Q41/Q11/Q61
  驅動方式： 手動,電動,氣動   連接形式： 螺紋,法蘭,焊接
  結構形式： 直通式/固定式   密封結構： 軟密封,硬密封
  壓力范圍： 1.6MPa-42MPa   公稱通徑： DN6-200
  常用材質： 碳鋼,鍛鋼,哈氏合金鋼HC276等   銘牌： 承質品牌

不銹鋼高壓球閥說明書

設計規范：設計和制造按ASME B16.34；

閥門結構長度按ASME B16.10；

法蘭尺寸按ASME B16.5。

參考標準：

API 6D-2008《石油和天然氣工業管線輸送系統管線閥門》；

API 598-2009《閥門的檢查我和試驗》 ；

ASTM A182- 2002a《高溫用鍛制或軋制合金鋼法蘭、鍛制管件、閥門和部件》；

ASTM A193/A-2001b《高溫用合金鋼和不銹鋼栓接材料》；

API Q1-2007《質量綱要規范》；

NACE-MR-0175-2003 《油田設備用抗硫化物應力腐蝕斷裂和應力腐蝕裂紋的金屬材料》；

API 607  《閥門火燒試驗》等。

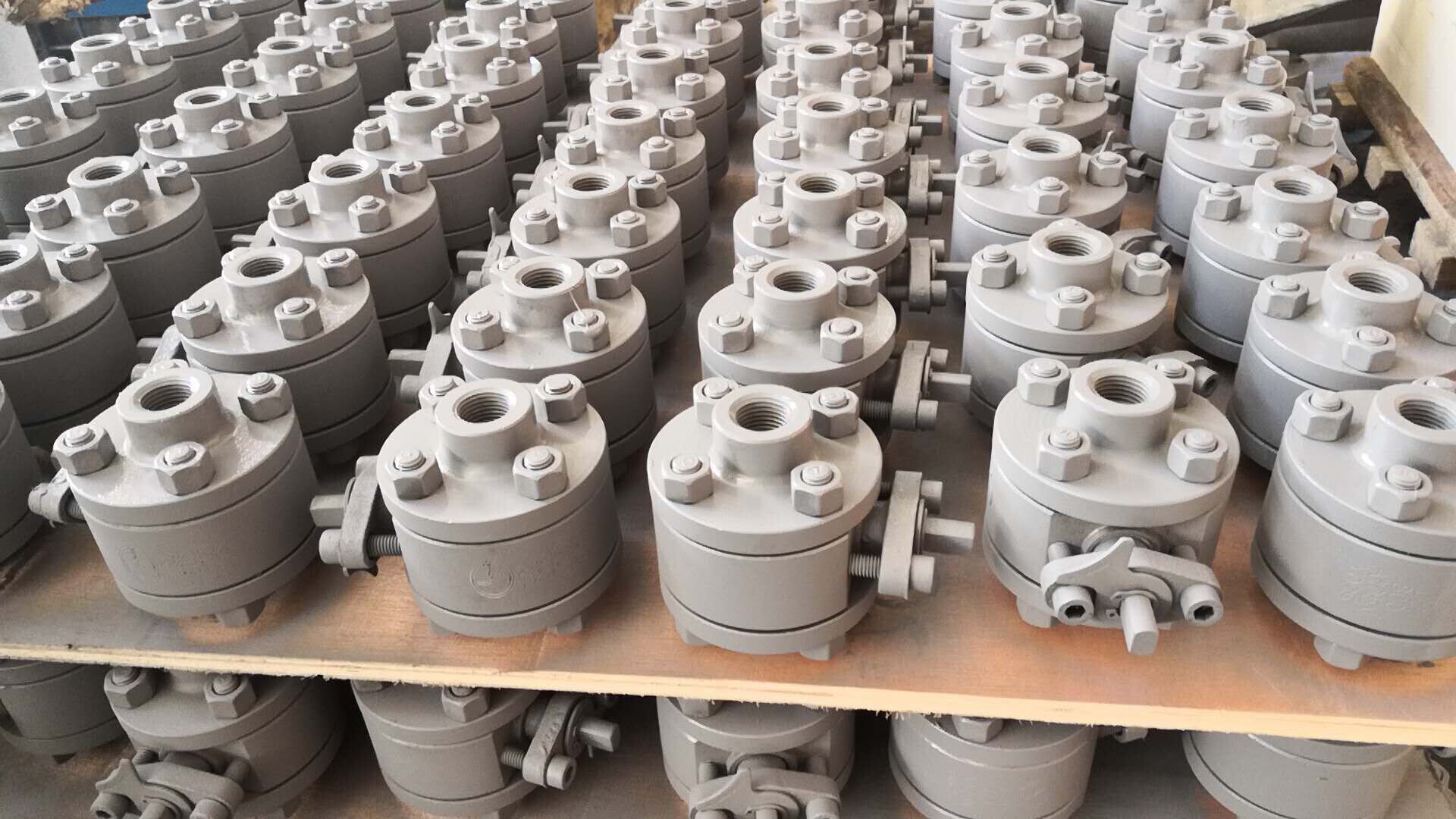

不銹鋼高壓球閥實物圖

不銹鋼高壓球閥實物圖不銹鋼高壓球閥實物圖不銹鋼高壓球閥實物圖

（內螺紋/對焊/承插焊）不銹鋼高壓球閥主要外形尺寸和連接尺寸：

公稱通徑

尺寸

L

H

D

D1

10

90

76

32

3/8

15

90

76

32

1/2

20

100

81

38

3/4

25

115

92

45

1

32

130

114

55

11/4

40

150

125

65

11/2

50

170

144

75

2

注：對焊和承插式結構長度與內螺紋式長度相同

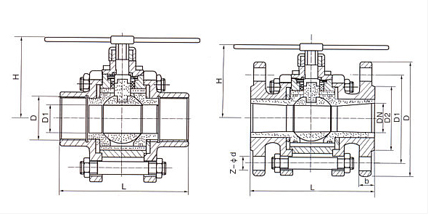

不銹鋼高壓球閥結構圖與尺寸表

不銹鋼高壓球閥結構圖

公稱通徑

尺寸

L

d1

L1

D

D1

D2

b

Z-Φd

H

mm

in

全通徑FP

縮徑RP

全通徑FP

縮徑RP

全通徑FP

縮徑RP

QA41

QA341

QA641

QA941

15

1/2″

130

-

15

-

-

-

95

65

45

14

4-14

62

-

200

-

20

3/4″

140

-

20

-

-

-

105

75

55

14

4-14

68

-

204

-

25

1″

150

-

25

-

-

-

115

85

65

14

4-14

75

-

215

360

32

11/4″

165

-

32

-

-

-

135

100

78

16

4-14

85

-

240

390

40

11/2″

182

-

40



-

-

145

110

85

16

4-18

95

-

264

395

50

2″

200

-

50

-

-

-

160

125

100

16

4-18

110

-

360

472

65

21/2″

220

-

65

-

-

-

180

145

120

18

4-18

130

-

379

530

80

3″

250

283

80

65

-

-

195

160

135

20

4-18

155

-

452

580

100

4″

280

305

100

80

-

-

215

180

155

20

8-18

180

320

479

630

125

5″

320

381

125

100

-

-

245

210

185

22

8-18

250

380

646

710

150

6″

360

403

150

125

-

-

280

240

210

24

8-23

275

400

666

670

200

8″

400

419

200

150

-

-

335

295

265

26

12-23

330

450

615

825
