產品名稱: | 電動高溫球閥 |
|
QJ941M |
|
電動,氣動,手動,渦輪 |
|
法蘭 |
|
一體式 |
|
軟密封,硬密封 |
|
1.6MPa-6.4MPa |
|
DN15-300 |
|
WCB,不銹鋼等 |
|
承質品牌 |

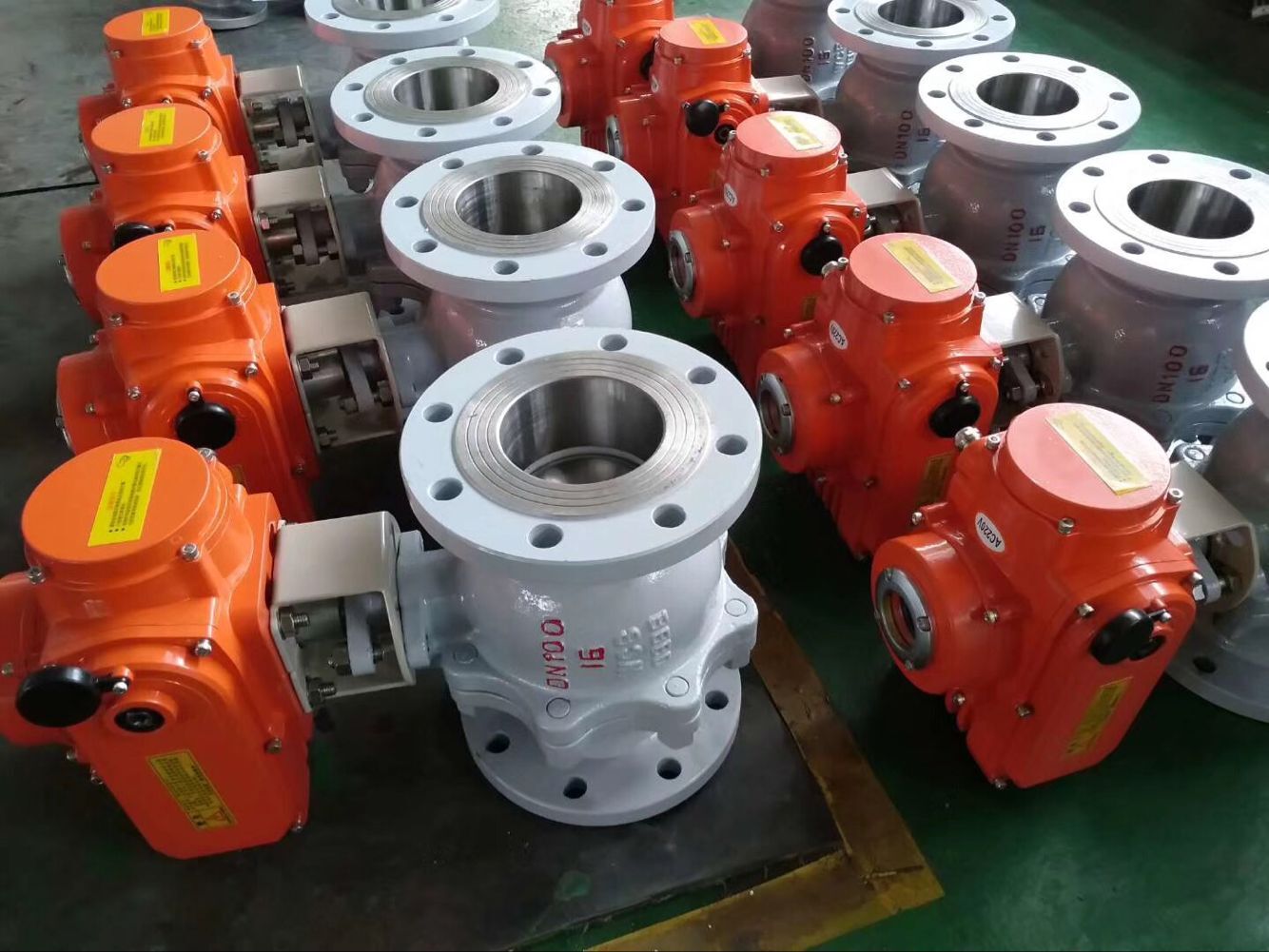

電動高溫球閥,電動一體式高溫球閥適用介質:水、蒸汽、導熱油及酸類,使用溫度:≤350。電動高溫球閥具有性能穩定、密封可靠、磨擦力小、開關輕便、耐高溫、耐磨、耐油、耐腐蝕、使用壽命長等優點。電動執行器采用一體化設計,輸入220V電源即可直接進行開關量調節,亦可內置伺服模塊,輸入控制信號(4~20mADC或1~5VDC)及單相電源即可控制運轉。閥體采用新型密封材料為閥座,比同類產品PTFE做密封的球閥,使用壽命提高了3-5倍。該電動高溫球閥廣泛用于石油、化工、橡膠、造紙、制藥等行業。
序號 |
零部件名稱 |
材料 |
1 |
閥體 |
球墨鑄鐵、碳素鋼、鑄不銹鋼、304、316 |
2 |
密封圈 |
(M/F)高強度耐磨碳結石墨≤300 (PPL)對蒞聚苯、溫度≤350 |
3 |
球 |
不銹鋼 |
4 |
填料 |
PTFE |
5 |
填料壓蓋 |
QT450-10球墨鑄鐵 |
6 |
閥桿 |
碳素鋼、鉻不銹鋼 |
7 |
手柄 |
碳鋼 |
型號 |
公稱壓力 |
強度試驗壓力 |
密封試驗壓 |
適用溫度 |
適用介質 |
QJ941M/F-16C/P |
1.6 |
2.4 |
1.8 |
-28~+600 (M/F) |
導熱油、水、蒸汽、氣體、油品、酸類腐蝕性介質、醋酸類腐蝕性介質 |
QJ941M/F-16C/P |
2.5 |
3.8 |
2.8 |
-28~+600 (PPL) |
電動高溫球閥主要技術參數:
型號 |
規格 |
尺寸 |
||||||
L |
D |
D 1 |
D 2 |
z-φd |
H |
b |
||
QJ941M/F-16 |
15 |
130 |
95 |
65 |
45 |
4-14 |
85 |
14 |
20 |
150 |
105 |
75 |
55 |
4-14 |
95 |
16 |
|
25 |
160 |
115 |
85 |
65 |
4-14 |
103 |
16 |
|
32 |
180 |
135 |
100 |
78 |
4-18 |
105 |
18 |
|
40 |
200 |
145 |
110 |
85 |
4-18 |
120 |
18 |
|
50 |
230 |
160 |
125 |
100 |
4-18 |
195 |
20 |
|
65 |
290 |
180 |
145 |
120 |
4-18 |
195 |
20 |
|
80 |
310 |
195 |
160 |
135 |
8-18 |
215 |
22 |
|
100 |
350 |
215 |
180 |
155 |
8-18 |
253 |
24 |
聲明:【電動高溫球閥】規格型號、結構尺寸由上海承質閥門制造有限公司提供,如何選擇適用的電動高溫球閥產品,使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門,我們將在最短的時間內為您解答! |
