電動真空蝶閥規格型號GID
欄目：公司動態 發布時間：2021-08-31
GID型電動高真空蝶閥是以電動裝置驅動閥桿與閥板執行啟閉動作。用于接通或切斷真空管路中的氣流
電動真空蝶閥規格型號GID
 產品名稱： 電動真空蝶閥   產品型號： GID
  驅動方式： 電動,氣動,手動   連接形式： 對夾法蘭
  結構形式： 中線   密封結構： 軟密封
  壓力范圍： 1.0MPa-1.6Mpa   公稱通徑： DN32-1200
  常用材質： WCB,不銹鋼等   銘牌： 承質品牌

電動真空蝶閥規格型號GID

GID型電動高真空蝶閥是以電動裝置驅動閥桿與閥板執行啟閉動作。用于接通或切斷真空管路中的氣流。適用介質為純凈空氣和非腐蝕性氣體。

電動高真空蝶閥執行機構
開關型控制可以采用強電和弱電兩種控制方式，從而可以是蝶閥實現開和關的功能。標準開關型無源觸點信號輸出線路圖：

 電動高真空蝶閥（調節型）外型上和開關型沒有區別，只是在電動執行機構的左側加上了一個模塊盒，調節型的控制是通過弱電控制（4-20mA或0-5VDC），從而可以輕松的控制閥門的旋轉角度，從而可以控制管道介質的流量。

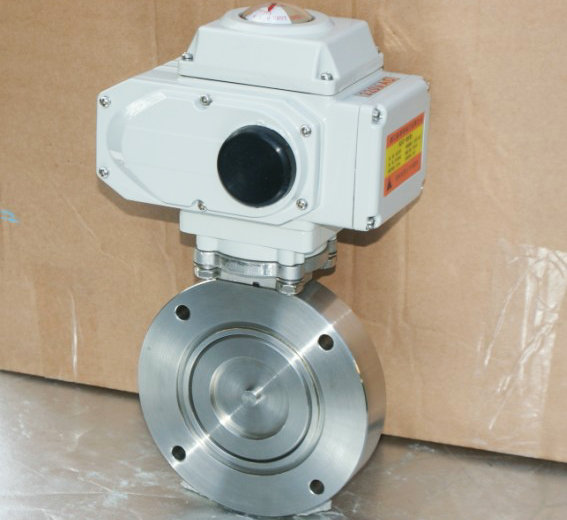

電動真空蝶閥

執行器技術參數

執行器類別  執行器參數
電源電壓 標準：220V   AC單相  可選：110V AC 單相、380/440V    AC 三相、24V/110V/220V DC
輸出力矩 50N·M～2000N·M 50N·M～4000N·M
動作范圍 0～90° 0～360° 0～90°、0°～270°可選
控制方式 開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
動作時間 15秒/30秒/60秒 18S～112S
保護裝置 過熱保護 內置過熱保護、過載保護
環境溫度 -30°～60° -20～+70
手動操作 同附帶手柄操作 機械離合機構，配手輪操作
機械限位 電氣、機械二重限位 電氣、機械二重限位
防護等級 IP65 IP65、IP67、可定制IP68
防爆等級 無防爆 Exd BT6,Exd CT5
位置測量 可選裝開關或電位計 電位計、比例控制單元
驅動電機 8W/E 鼠籠式異步電機
進線接口 2個 G1/2〞M18*1.5 2個 PF 3/4”
殼體材料 鋁合金 鋁合金
外涂層 干粉，環氧聚酯，具有超強防腐功能

 電動高真空蝶閥主要零件材料
閥體、閥蓋、閥桿：碳鋼或不銹鋼
密封圈：NBR、氟橡膠。

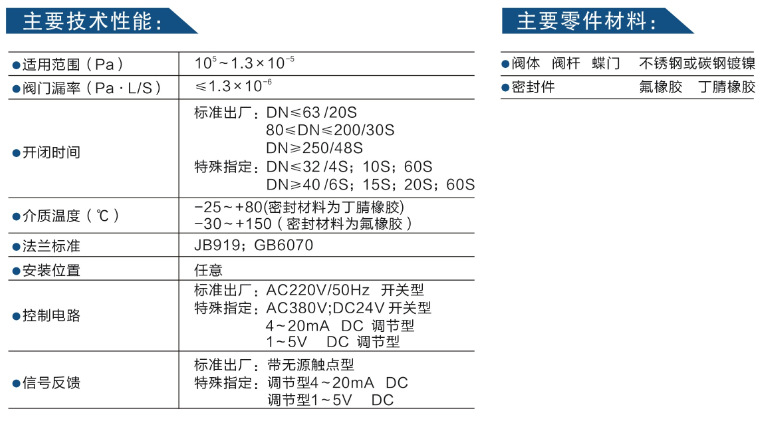

電動高真空蝶閥主要技術性能
適用范圍： 105 ~1.3×10-4 Pa
閥門漏率： ≤1.3×10-4 Pa.L/S
適用溫度： -25~+80(NBR)；-30~+150(氟橡膠)
安裝方向： 任意

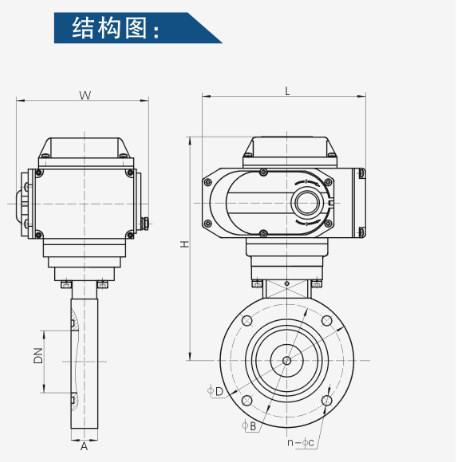

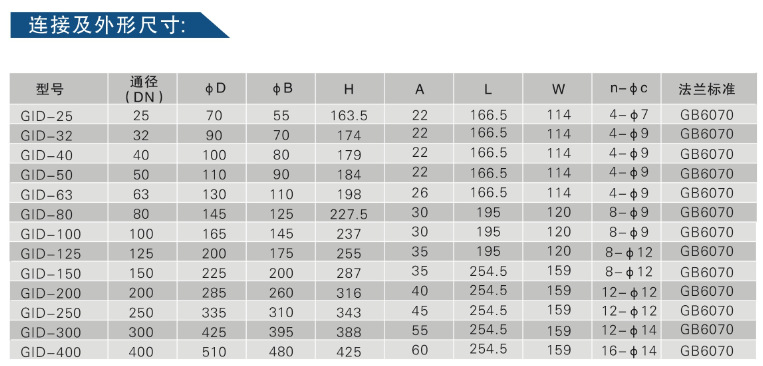

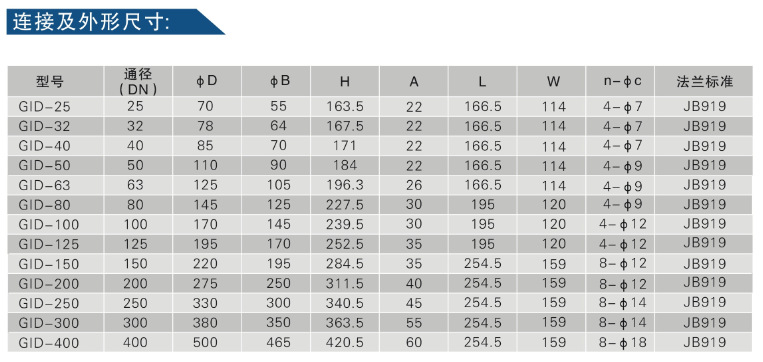

電動高真空蝶閥尺寸,結構圖:







聲明：【電動真空蝶閥規格型號GID】規格型號、結構尺寸由上海承質閥門制造有限公司提供，如何選擇適用的電動真空蝶閥規格型號GID產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
