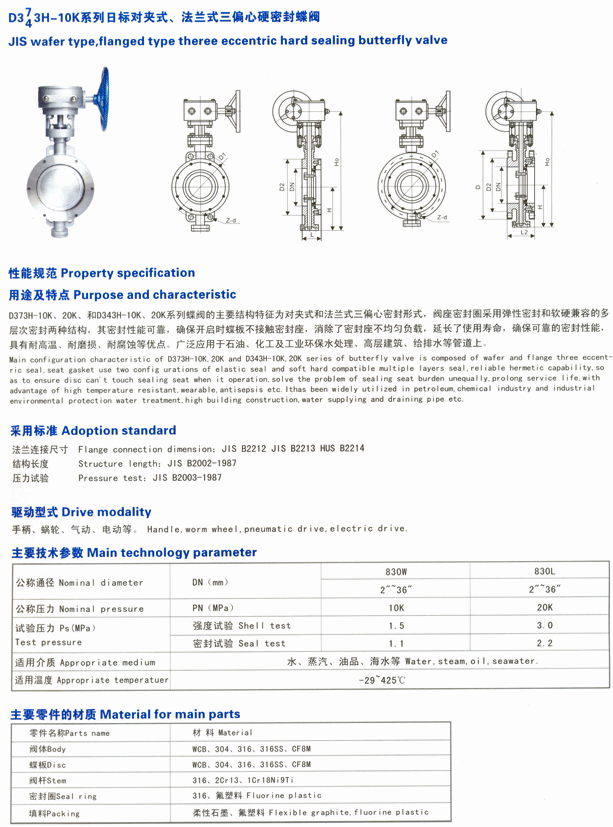

日標蝶閥D373H-10K/20K/D343H-10K/20K系列JIS
欄目：公司動態 發布時間：2021-09-01
D373H-10K,20K和D343H-10K,20K系列JIS日標蝶閥的主要結構特征為對夾式和法蘭式三偏心密封形式，閥座密封圈采用彈性密封和軟硬兼容的多層次密封兩種結構
日標蝶閥D373H-10K/20K/D343H-10K/20K系列JIS
|
|
|
|
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！ |
|
|
|
提供全套工程閥門解決方案，日標蝶閥售前、售中、售后專業服務。 |
|
|
|
|
產品名稱： |
日標蝶閥 |
產品型號： |
D343H,D373H |
|
驅動方式： |
蝸輪傳動,電動,氣動 |
連接形式： |
對夾式,法蘭式 |
|
結構形式： |
三偏心 |
密封結構： |
金屬硬密封 |
|
壓力范圍： |
10K,20K |
公稱通徑： |
2 |
|
常用材質： |
鑄鋼,不銹鋼等 |
銘牌： |
承質品牌 |
D373H-10K,20K和D343H-10K,20K系列JIS日標蝶閥的主要結構特征為對夾式和法蘭式三偏心密封形式，閥座密封圈采用彈性密封和軟硬兼容的多層次密封兩種結構，其密封性能可靠，確保開啟時蝶板不接觸密封座，消除了密封座不均勻負載，延長了使用壽命，確?？煽康拿芊庑阅埽哂心透邷?、耐磨損、耐腐蝕等特點。廣泛應用于石油、化工及工業環保水處理、高層建筑，給排水等管道上。
三、日標蝶閥采用標準：
設計標準：API1609-83
法蘭連接尺寸：JIS B2212 、JIS B2213、JIS B2214
結構長度：JIS B2002-1987
壓力試驗：JIS B2003-1987
驅動形式
手柄、蝸輪、氣動、電動等
日標蝶閥主要技術參數：
|
公稱通徑
|
DN（mm）
|
830W
|
830L
|
|
2?~36?
|
2?~36?
|
|
公稱壓力
|
PN（MPa）
|
10K
|
20K
|
|
試驗壓力
|
強度試驗
|
1.5
|
3.0
|
|
密封試驗
|
1.1
|
2.2
|
|
適用介質
|
水、蒸汽、油品、海水等
|
|
適用溫度
|
-29~425
|
日標蝶閥主要零件的材質：
|
零件名稱
|
材料
|
|
閥體
|
WCB、304、316、316SS、CF8M
|
|
蝶板
|
WCB、304、316、316SS、CF8M
|
|
閥桿
|
316、2Cr13、1Cr18Ni9Ti
|
|
密封圈
|
316、氟塑料
|
|
填料
|
柔性石墨、氟塑料
|

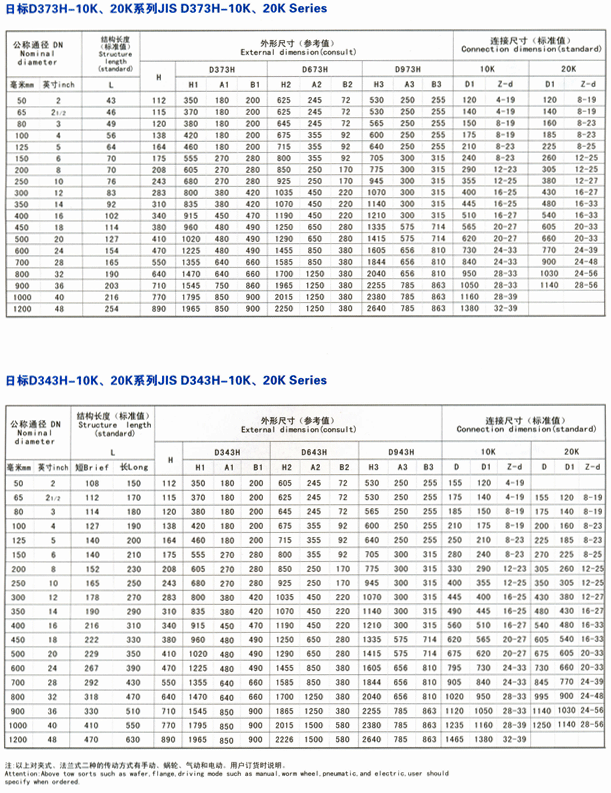

日標蝶閥,日標jIS蝶閥尺寸圖：
|
|
聲明：【日標蝶閥D373H-10K/20K/D343H-10K/20K系列JIS】規格型號、結構尺寸由上海承質閥門制造有限公司提供，如何選擇適用的日標蝶閥D373H-10K/20K/D343H-10K/20K系列JIS產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
|
