液動止回蝶閥結構、特點、參數
欄目：公司動態 發布時間：2021-07-17
液動止回蝶閥結構、特點、參數
1.結構
該閥主要由閥體、液壓裝置、液壓站和電氣控制箱三部分組成。其外部連接尺寸見附圖。
2.特征
(1)該閥采用蓄能器代替重錘式液壓蝶閥中的重錘，將重錘的勢能轉化為流體壓力所需的能量。它具有設計合理、體積小、重量輕、結構簡單、功能齊全、動作靈活可靠、外形美觀、節能節材、維修方便等優點。
(2)閥門具有完善的液壓系統和可靠的電氣控制系統，可就地或遠程操作，操作使用方便。
該閥的液壓站和電氣控制箱與閥體分離安裝；閥體可以水平安裝，也可以垂直安裝。根據現場情況選擇。
3.閥門開關的特性參數
閥門采用金屬硬密封結構，通過油缸驅動曲柄和閥軸帶動蝶板旋轉90，實現閥門的啟閉。通過調節油缸上的每個調節塞，可以調節閥門的關閉參數。調整方法按下表1調試。出廠時已設定閥門開啟時間、快關時間和慢關時間。訂貨時合同協議有要求的，按用戶要求執行。如果訂購用戶沒有要求，快關時間調整為5秒，慢關時間調整為15秒，快關切換角度調整為90 ~ 25和25 ~ 0。閥門開啟時間應設定在30 ~ 60秒內?？臁⒙P(guān)閉時間和角度調節見圖(1)，開、關時間調節液壓站上的節流閥20。
| ≤1200 | ≥1400 | ||
| 20-60 | 30-120 | ||
| 關閉時間 | 快關 | 2-30 | 2.5-3.0 |
| 慢關 | 2-60 | 5-60 | |
| 關閉角度 | 快關 | 65°±10° | |
| 慢關 | 25°±10° | ||

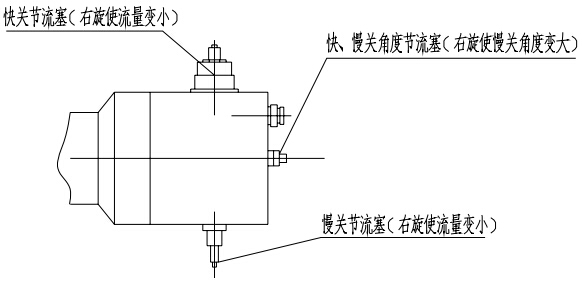

圖（1）
