本實用新型涉及一種閥門，具體涉及一種高精度調節閥。

背景技術：

自動調節閥是自控系統中常用的配件。在pid閉環控制系統中，需根據實時參數調整電磁閥的開度，現有電磁閥驅動部件一般采用電機或氣缸，調節精度有限，切不存在調節反饋，電磁閥調節失靈時，不易及時發現，僅在閉環系統中進行參數的自適應調節，進入死循環，不利于故障的及時發現，不適用于控制精度需求較高的場合。

技術實現要素：

本實用新型要解決的技術問題是：克服現有技術的不足，提供一種高精度調節閥，為閥芯設置調節反饋，在調節精度不夠時可自動修正，提高調節精度。

本實用新型為解決其技術問題所采用的技術方案為：

所述高精度調節閥，包括閥體、閥蓋，閥體兩側設置與內腔相通的開口，閥體中設有閥芯，閥芯下端裝有活塞，閥芯上端延伸出閥體頂端，所述閥芯通過伺服電缸驅動，所述閥蓋上端面設為平面，閥芯頂部和閥蓋上端面匹配設置位移檢測件，閥芯頂部對應位移檢測件固定定位片，位移檢測件和伺服電缸均連接至控制器。

本實用新型通過伺服電缸調節閥芯的位置以調整閥門開度，并通過位移檢測件進行檢測驗證，使用時，伺服電缸在調節好閥芯位置后停止動作，同時，由位移檢測件檢測閥芯頂部距離閥蓋上端面的距離，以驗證閥芯是否到位，如未到位，再次啟動伺服電缸進行二次調整，直至位移檢測件檢測到閥芯到位停止伺服電缸動作，確保閥芯調整精度，為保證位移檢測件測量精度，將閥蓋的上端面設為平面。

優選地，所述位移檢測件采用無線位移傳感器，無線位移傳感器固定在定位片上，無線位移傳感器探頭朝向閥蓋上端面，定位片采用具有一定厚度

優選地，所述伺服電缸的供電回路中串聯閥芯上限急停開關和閥芯下限急停開關，在閥芯上移或下移超限時切斷伺服電缸的通電回路，保護閥門機械部件不受損。

優選地，所述閥芯下限急停開關固定在閥蓋上端面或定位片上，閥芯頂部的定位片與閥蓋上端面接觸時，觸發閥芯下限急停開關以切斷伺服電缸供電回路，閥芯下限急停開關采用現售的行程開關或光電開關。

優選地，所述閥芯上限急停開關采用壓力開關，閥芯上限急停開關固定在閥蓋內壁朝向活塞上端面的一面，在閥芯上移位置達上限后，活塞上端面與閥蓋內壁上端面接觸，擠壓壓力開關，切斷伺服電缸的供電回路，壓力開關采用市面現售產品。

與現有技術相比，本實用新型具有以下有益效果：

本實用新型為閥芯設置調節反饋，在調節精度不夠時可自動修正，提高調節精度。調節閥通過伺服電缸調節閥芯的位置以調整閥門開度，并通過位移檢測件進行檢測驗證，使用時，伺服電缸在調節好閥芯位置后停止動作，同時，由位移檢測件檢測閥芯頂部距離閥蓋上端面的距離，以驗證閥芯是否到位，如未到位，再次啟動伺服電缸進行二次調整，直至位移檢測件檢測到閥芯到位停止伺服電缸動作，確保閥芯調整精度。

附圖說明

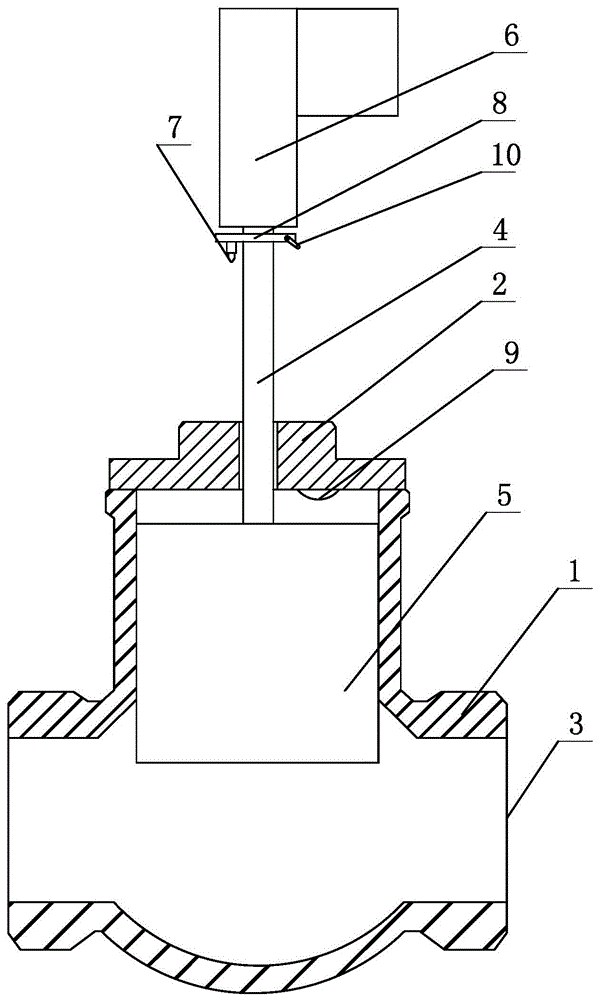

圖1是實施例1結構圖。

圖中：1、閥體；2、閥蓋；3、開口；4、閥芯；5、活塞；6、伺服電缸；7、位移檢測件；8、定位片；9、閥芯下限急停開關；10、閥芯上限急停開關。

具體實施方式

下面結合附圖對本實用新型實施例做進一步描述：

實施例1

如圖1所示，本實施例所述高精度調節閥，包括閥體1、閥蓋2，閥體1兩側設置與內腔相通的開口3，閥體1中設有閥芯4，閥芯4下端裝有活塞5，閥芯4上端延伸出閥體1頂端，所述閥芯4通過伺服電缸6驅動，所述閥蓋3上端面設為平面，閥芯5頂部和閥蓋3上端面匹配設置位移檢測件7，閥芯4頂部對應位移檢測件7固定定位片8，位移檢測件7和伺服電缸6均連接至控制器。

其中，位移檢測件7采用無線位移傳感器，無線位移傳感器固定在定位片8上，無線位移傳感器探頭朝向閥蓋2上端面，定位片8采用具有一定厚度的金屬片或塑料片，與閥芯4頂部粘接或焊接在一起，連接牢固，確保位移傳感器的測量精度，伺服電缸6活動端與定位片8也采用焊接或粘接的方式連接在一起；伺服電缸6的供電回路中串聯閥芯上限急停開關10和閥芯下限急停開關9，在閥芯4上移或下移超限時切斷伺服電缸6的通電回路，保護閥門機械部件不受損；閥芯下限急停開關9固定在閥蓋2上端面或定位片8上，本實施例固定在定位片8上，閥芯4頂部的定位片8與閥蓋2上端面接觸時，觸發閥芯下限急停開關9以切斷伺服電缸6供電回路，閥芯下限急停開關9采用現售的行程開關或光電開關；閥芯上限急停開關10采用壓力開關，閥芯上限急停開關10固定在閥蓋2內壁朝向活塞5上端面的一面，在閥芯4上移位置達上限后，活塞5上端面與閥蓋2內壁上端面接觸，擠壓壓力開關，切斷伺服電缸6的供電回路，壓力開關采用市面現售產品。

本實用新型通過伺服電缸6調節閥芯4的位置以調整閥門開度，并通過位移檢測件7進行檢測驗證，使用時，伺服電缸6在調節好閥芯4位置后停止動作，同時，由位移檢測件7檢測閥芯4頂部距離閥蓋2上端面的距離，以驗證閥芯4是否到位，如未到位，再次啟動伺服電缸6進行二次調整，直至位移檢測件7檢測到閥芯4到位停止伺服電缸6動作，確保閥芯4調整精度，為保證位移檢測件7測量精度，將閥蓋2的上端面設為平面。

伺服電缸6采用市面現售產品，主要包括驅控器、伺服電機、同步帶輪、絲桿和編碼器，編碼器用于識別絲杠行程，驅控器控制伺服電機的工作狀態，即正反轉，本實施例中，控制器與無線位移傳感器和伺服電缸6的驅控器相連，其具體的連接方式已由本領域技術人員所掌握，不再提供具體的電路圖。
